第 1 部 基本编 第 1 章 设备概要
1-3-2-5 操作面板
可通过主机的操作面板来控制机器的动作。
<前面的操作面板>（标准） <前面的操作面板>（EN 机）
<后面的操作面板>(标准和 EN 机
)

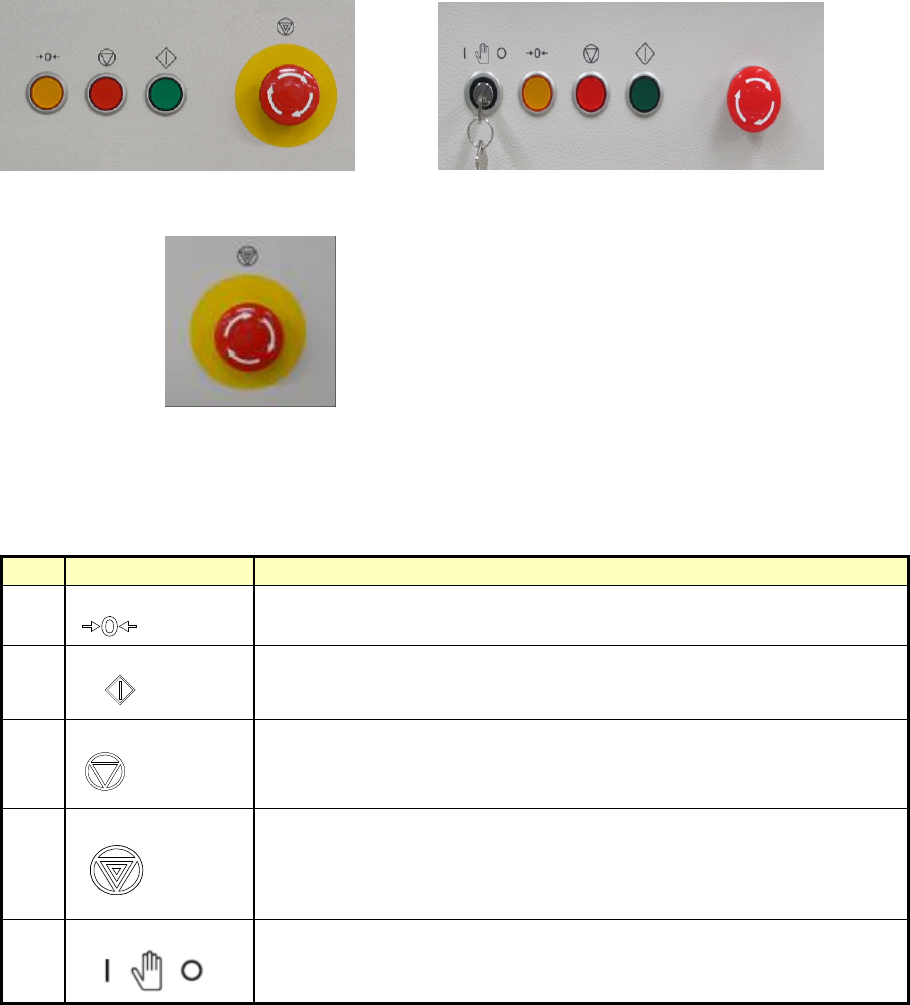

图 1-3-2-5 操作面板外观图
表 1-3-2-3 开关功能概要
No 开关名称 功 能
1
ORIGIN
回原点
·进行全轴原点复归。
2
（START）
开始
·进行生产或模拟生产运行时使用。
3
（PAUSE，STOP）
暂停，停止
·终止生产、模拟生产时使用。按一次暂停,再按一次停止。
4
Emergency
紧急停止
·用于紧急停止。当装置出现异常动作或可能危及人体时，按下此开
关暂停机器。按下该开关后,马达及其他驱动部分停止工作,红色信
号灯点亮。
按箭头方向旋转该开关即可恢复。
5
(※)
Maintenance Key
・
此开关可切换生产模式（钥匙处于横向）、维护模式（钥匙处于竖向）。
・维护模式时，在安全盖打开的状态下可慢速运行。
・生产模式时，打开安全盖时，即紧急停止。
※ No5 的 Maintenance Keｙ对象仅限 EN 机。
1-42
第 1 部 基本编 第 1 章 设备概要
1-3-3 操作方法
1-3-3-1 命令的选择
命令的选择方法有菜单选择与命令按钮选择两种。
但用命令按钮不能选择所有的命令。
需选择详细命令时,应通过菜单进行选择。
同时使用菜单与命令按钮进行操作,可提高操作效率。
(1)
通过菜单进行选择
通过菜单来执行命令，有以下两种方法。
：使用鼠标器来选择。
：操作键盘来选择。
1） 用鼠标器选择的方法
用鼠标选择的方法与普通的Windows操作相同。
用鼠标随时点击所需菜单,达到目标命令后,点击该命令即可。
示例：桌面画面,可随时点击[文件] → [打印] → [生产程序一览],选择[生产程序一览]。

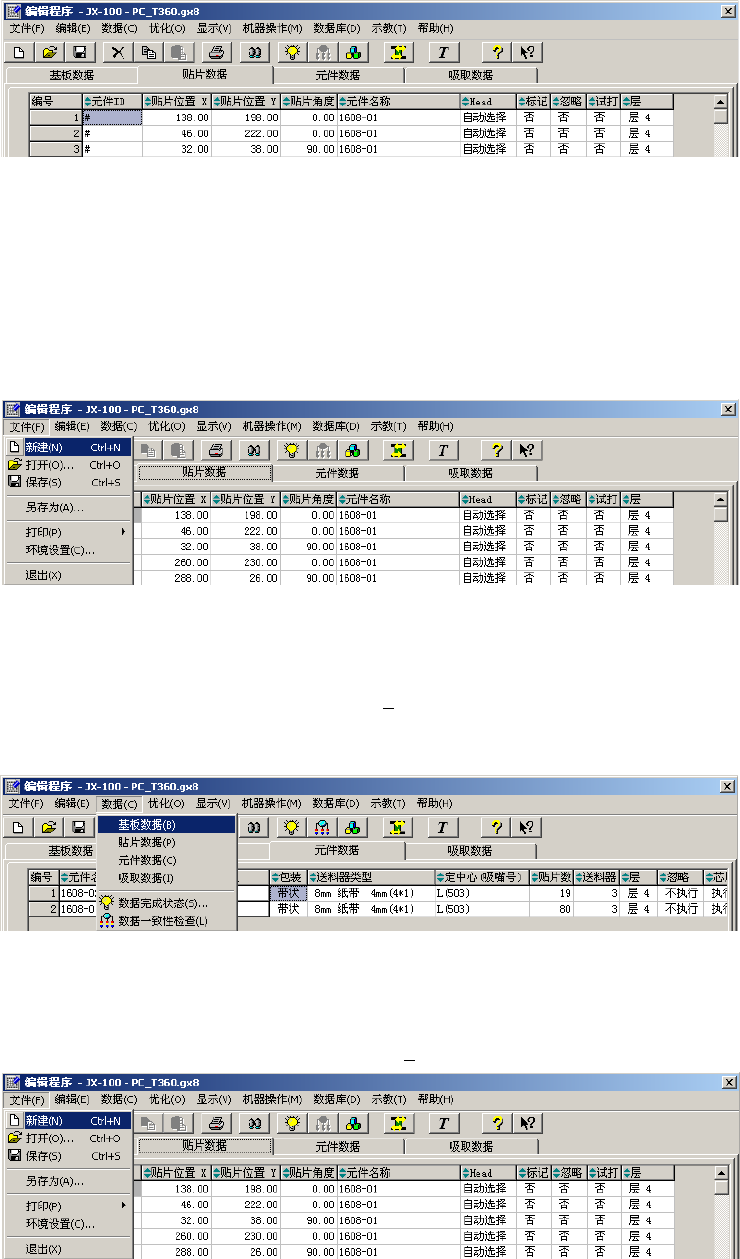

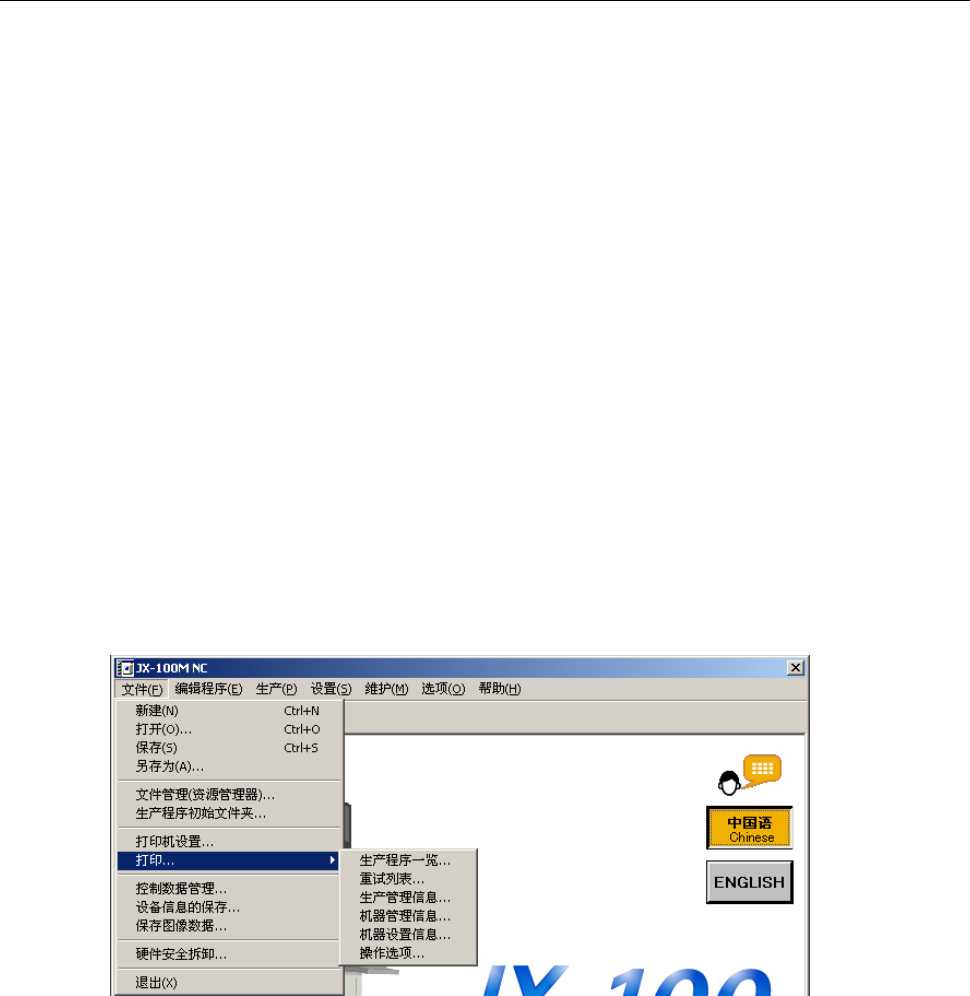

图 1-3-3-1 使用鼠标选择
2） 在键盘上选择
用键盘选择菜单,有“按箭头键选择”与“按快捷键”两种方式。
下面示例说明生产程序编辑画面:
按[Alt]键激活菜单栏后,[文件]菜单便会反色显示。
1-43
第 1 部 基本编 第 1 章 设备概要
图1-3-3-2 激活菜单栏
① 按方向键选择菜单
按[→]键或[←]键,在菜单栏之间移动选择菜单项目。
用[↑]键或 [↓]键选择下拉菜单。
在反色显示的菜单上按[Enter]键执行命令。
中途可按下[Esc]键来关闭菜单。
图 1-3-3-3 按[Alt]键激活菜单栏,在[文件]菜单上按[↓]键时的画面
② 使用快捷键
按菜单上显示的下划线字母(如[文件]中的“F”)便可选择并执行该项。
先用[Alt]键激活菜单栏,再按下[C]键,则显示[数据]下拉菜单。再按下[P]键,就可执行[贴片数
据]。
图 1-3-3-4 用快捷键来选择菜单
此外,在下拉菜单内,如果项目右侧显示有组合键,即使不激活菜单栏亦可直接执行。
菜单未激活时,可按[Ctrl+O]键执行 [打开
...(O)]
图 1-3-3-5 用快捷键可直接执行的项目例
