第 2 部 功能详细篇 第 11 章 数据库
11-2-2 数据库的画面构成
1) 清单画面
图 11-2-2-1 元件清单画面
2) 表格画面
元件表格画面由“元件”、“对中”，“其他”这3个画面构成。
单击该标签，切换画面。
进行清单与表格的切换，元件数据与图像数据的切换。
图 11-2-2-2 元件表格画面
行代码
数据标签
总件数（行数）
工具栏
主菜单栏
滚动条
11-8
第 2 部 功能详细篇 第 11 章 数据库
11-3 制作与编辑元件数据（包括图像数据）
新建、编辑元件数据的方法有以下几种。
设定项目
内 容
增加
新输入元件名，制作元件数据。
复制
不改变已经制作的元件数据内容，仅用其他名复制。
注册
在数据库中注册
将生产程序文件、或已注册到其它数据库的元件数据全部
统一注册到数据库。
在程序编辑中注册 将生产程序文件的元件数据逐一进行注册。
11-3-1 增加
新建元件数据。
<步骤>
① 请单击“数据”/“增加”。 ② 显示新建元件名输入画面。
请输入元件名，单击“确定”。
图 11.3.1-1 图 11.3.1-2
③ 显示元件表格画面。请制作数据。
图 11.3.1-3
11-9
第 2 部 功能详细篇 第 11 章 数据库

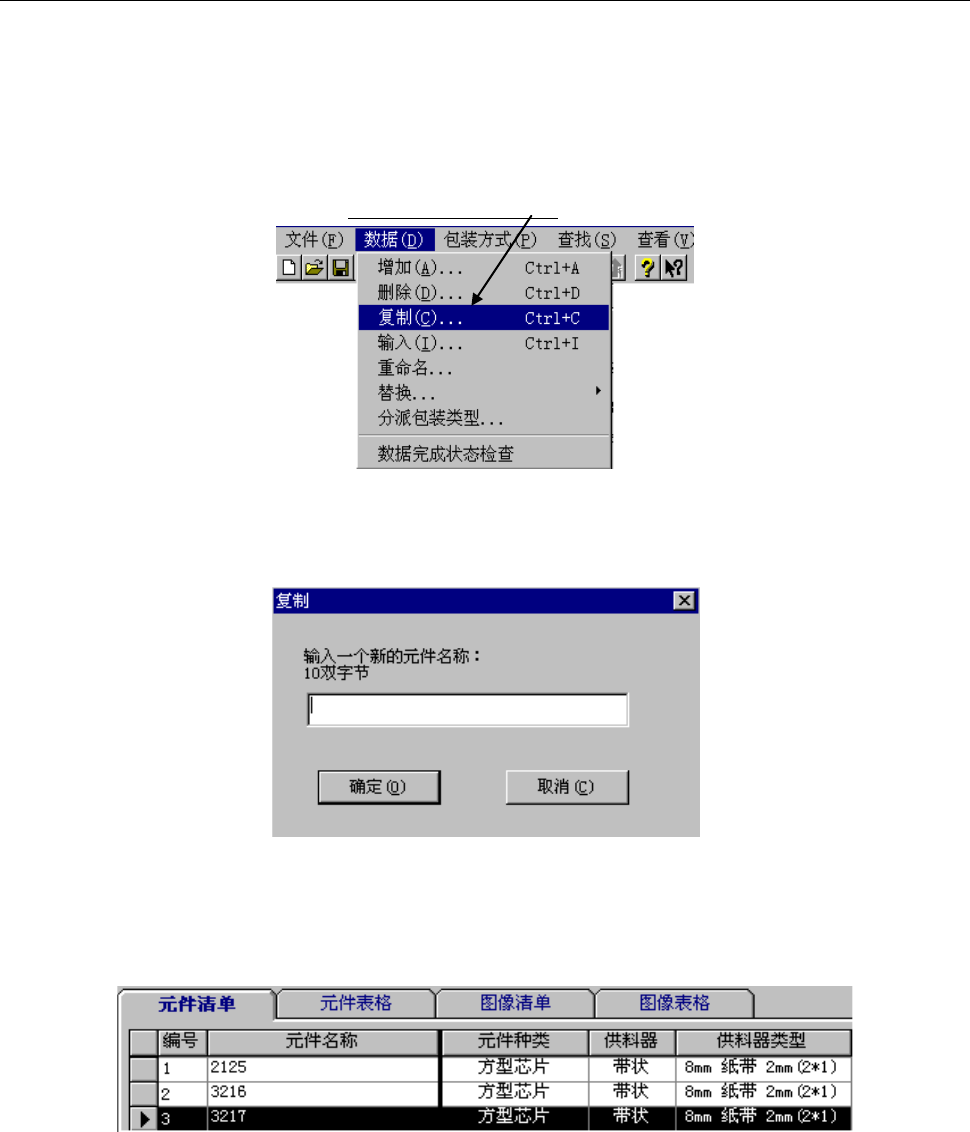

11-3-2 复制
要制作外形尺寸相同而内容不同(元件名不同)的多个元件数据时，简便的方法是：先制作1个元
件数据，再多复制几个，各取不同的元件名便可。
另外，要制作只有高度不同、而其他项目相同的多个元件时，请先制作1个元件数据，其余的元
件只需变更元件名后对其进行复制，修改高度值即可。
<步骤>
① 选择要复制的元件名后，单击“数据”/“复制”。
图 11.3.2-1
② 显示元件名输入画面后，请输入新元件名，再单击“确定”。
图 11.3.2-2
③ 显示出新元件名已被注册。
图 11.3.2-3
11-10
