第 2 部 功能详细篇 第 11 章 数据库
2) 单位
指定长度和压力的单位。在此装置中没有使用“点胶压力”。
图 11.6.4-2
3) 显示
请检查“显示机器系列相关联的数据”中的“JX-100系列”是否选中。
其它项目在本装置中没有使用。
图 11.6.4-3
“大气压”=“mmHg”。
11-33
第 2 部 功能详细篇 第 11 章 数据库
4) 默认值

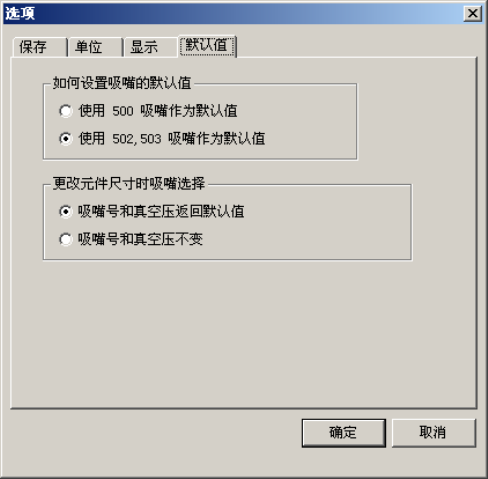

图 11.6.4-4
① 如何设置吸嘴的默认值
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。在这里指定后，制作数据时
自动选择的吸嘴号将发生变化。
例)指定“使用500号吸嘴作为默认”。
=>输入元件尺寸“2mm×1.2mm”后，自动选择“500 号吸嘴”。
② 更改元件尺寸时吸嘴选择
元件尺寸有变更时，需要选择吸嘴号、真空压。
在此处设置后，当数据变更时会自动选择吸嘴号、真空压。
例）
设置 “吸嘴号和真空压返回默认值”时
⇒元件尺寸 变更后，将自动选择默认值。
11-34
第 2 部 功能详细篇 第 11 章 数据库
11-7 制作图像数据

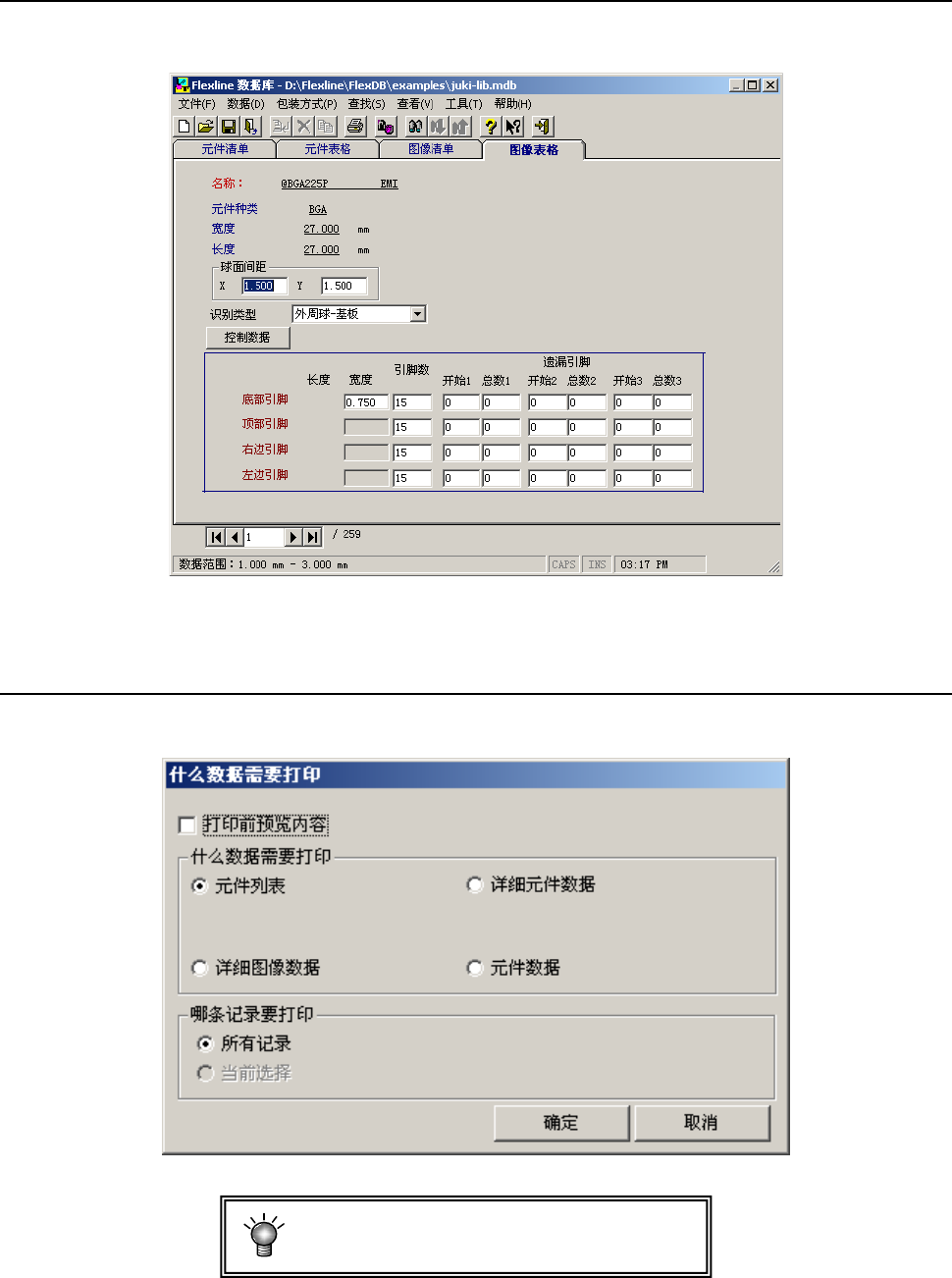

单击“图像表格”标签后，可显示制作图像数据的画面。
关于制作方法，请参见“第4章 4-3-7 图像数据”。
图 11.7-1
11-8 打印
从菜单栏中单击“文件”/“打印”后，可显示如下画面。
设置打印条件，单击“确定”后，即可进行打印。
图 11.8-1
打印需要安装打印驱动器。
11-35
