第 2 部功能详细篇第 12 章程序补充 12-2-4 从闪存复原控制数据的处理选择“ 3. 从闪存卡复原控制数据文件 ( 只限于修理工程师 ) ”后，则显示如下的画面。图 12-2-4-1 从闪存复原控制数据的画面确认要恢复的内容后，请按按钮。要变更操作内容等时，请按按钮，或在作业结束时按按钮。图 12-2-4-2 从闪存复原控制数据的执行画面按按钮来恢复控制数据。 12 - 15

第 2 部功能详细篇第 12 章程序补充

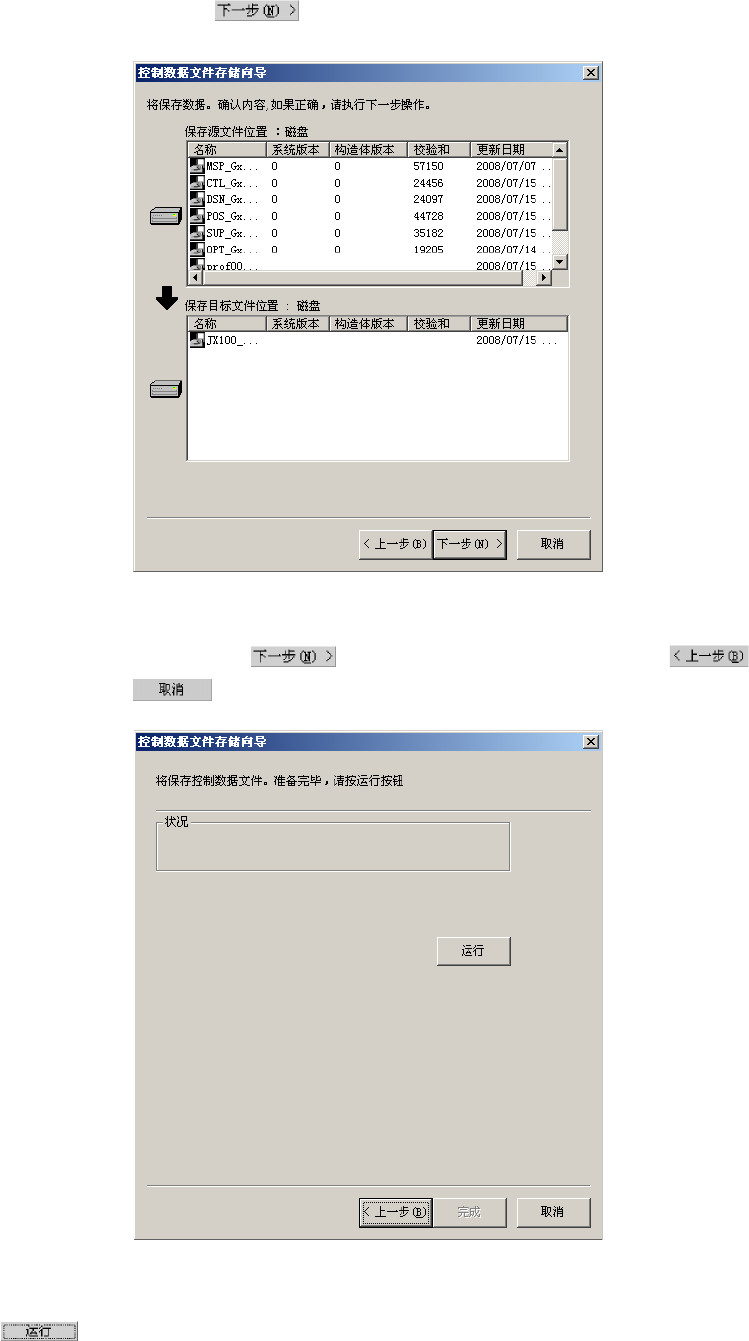

指定保存目标位置后，按按钮，则显示如下画面。

(下例为将保存目标位置指定为软盘时)

图 12-2-3-3 将控制数据文件保存到软盘等的保存画面

确认要保存的内容后，请按下按钮。要变更操作内容等时，请按按钮，或

在作业结束时按按钮。

图 12-2-3-4 将控制数据文件保存到软盘等的保存执行画面

按按钮来保存控制数据。

12-14

第 2 部功能详细篇第 12 章程序补充

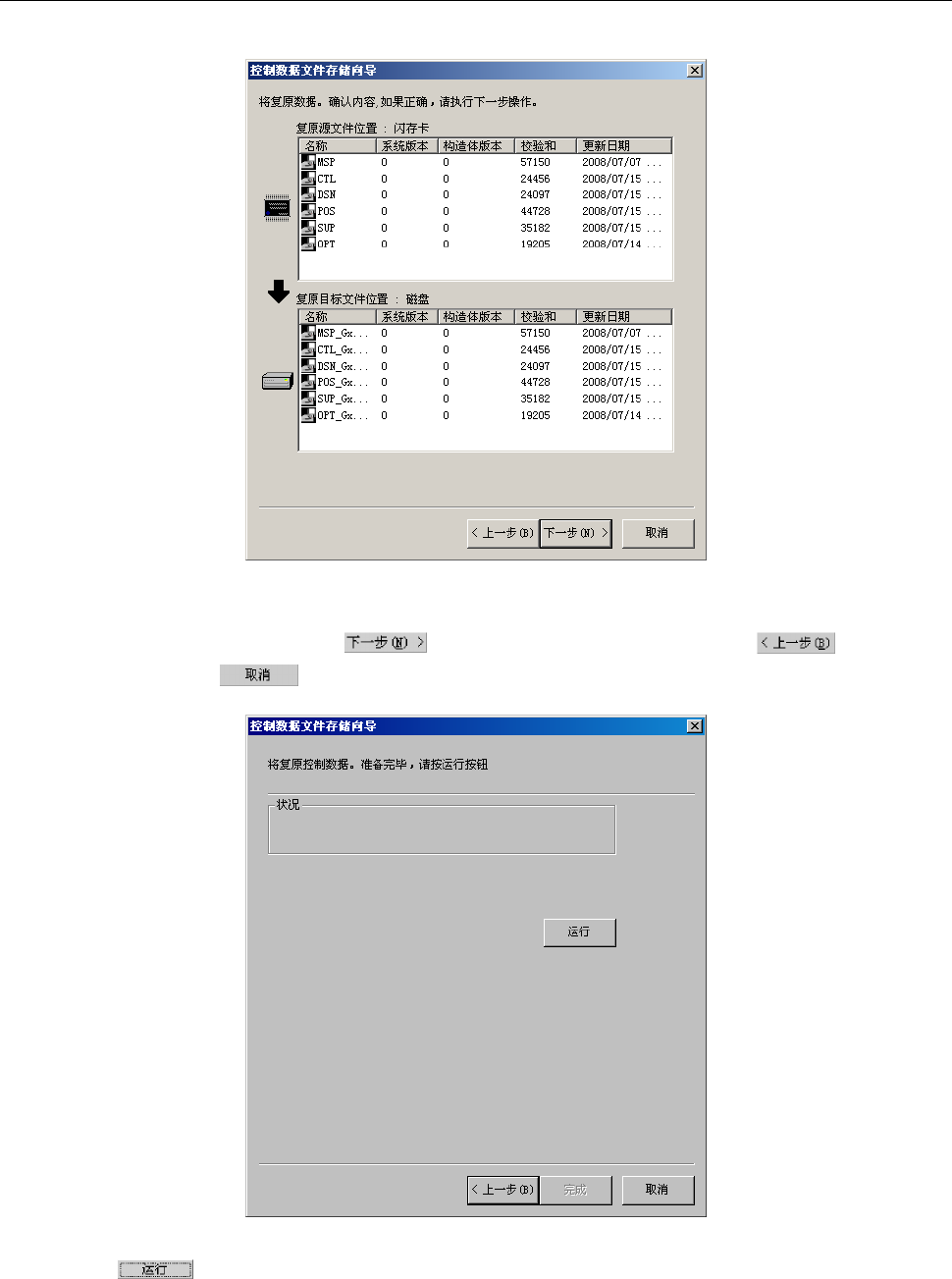

12-2-4 从闪存复原控制数据的处理

选择“3.从闪存卡复原控制数据文件(只限于修理工程师)”后，则显示如下的画面。

图 12-2-4-1 从闪存复原控制数据的画面

确认要恢复的内容后，请按按钮。要变更操作内容等时，请按按钮，或在

作业结束时按按钮。

图 12-2-4-2 从闪存复原控制数据的执行画面

按按钮来恢复控制数据。

12-15

第 2 部功能详细篇第 12 章程序补充

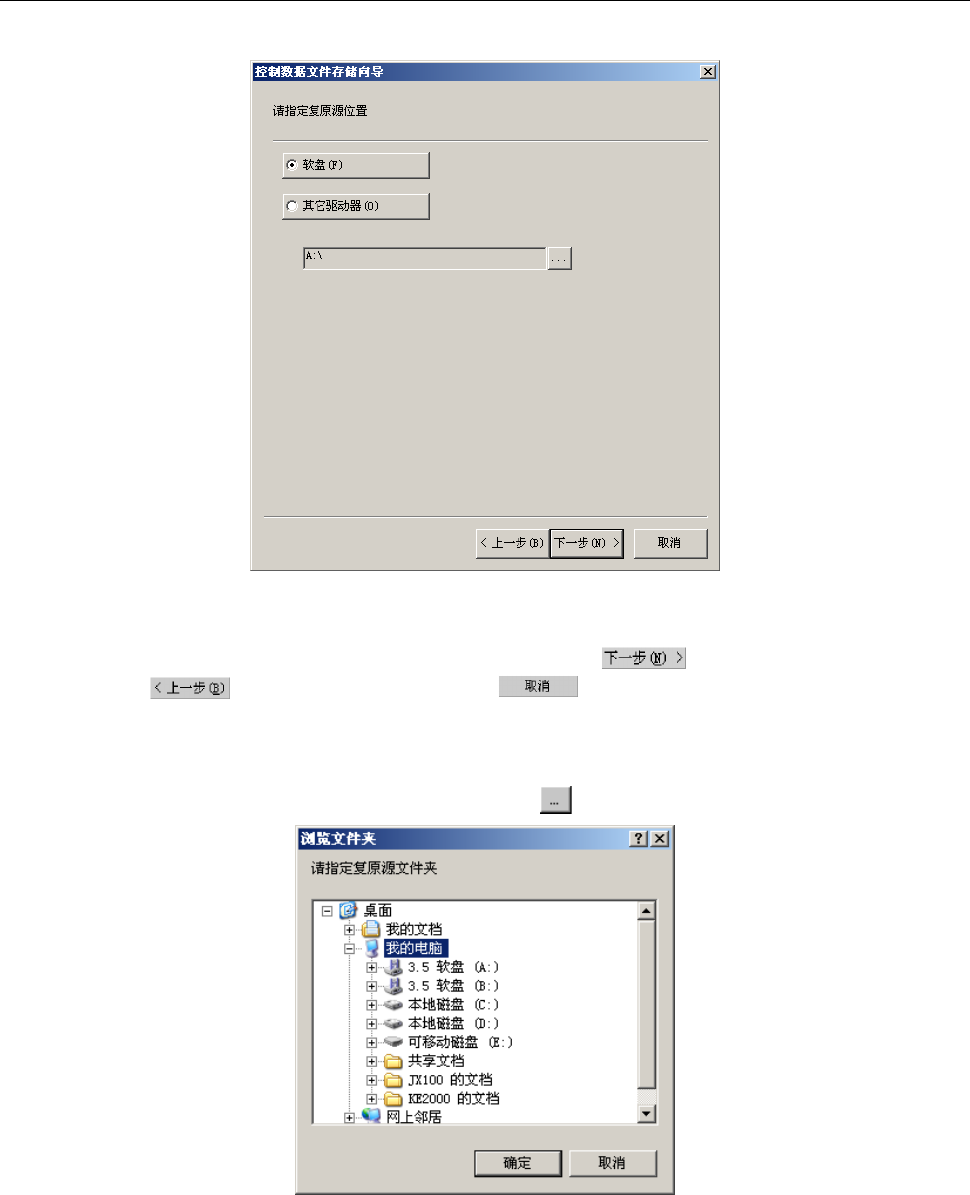

12-2-5 从软盘等恢复控制数据的复原处理

选择“4.从软盘复原控制数据文件(只限于修理工程师)”后，则显示如下的画面。

图 12-2-5-1 控制数据文件恢复源位置画面

选择恢复源位置(［软盘］或［其它驱动器］)后，请按按钮。要变更操作内容等时，

请按按钮，或在作业结束时按按钮。

(注)在所指定的文件夹中没有经过该保存处理压缩保存的文件时，不能执行恢复处理。

指定恢复源文件夹时，请按下文件夹的浏览按钮(

)，指定保存目的地文件夹。

图 12-2-5-2 恢复源文件夹指定画面
