(5) 编辑框
从键盘输入数值或文字时使用编辑框。
也可编辑已输入的数值或文字。

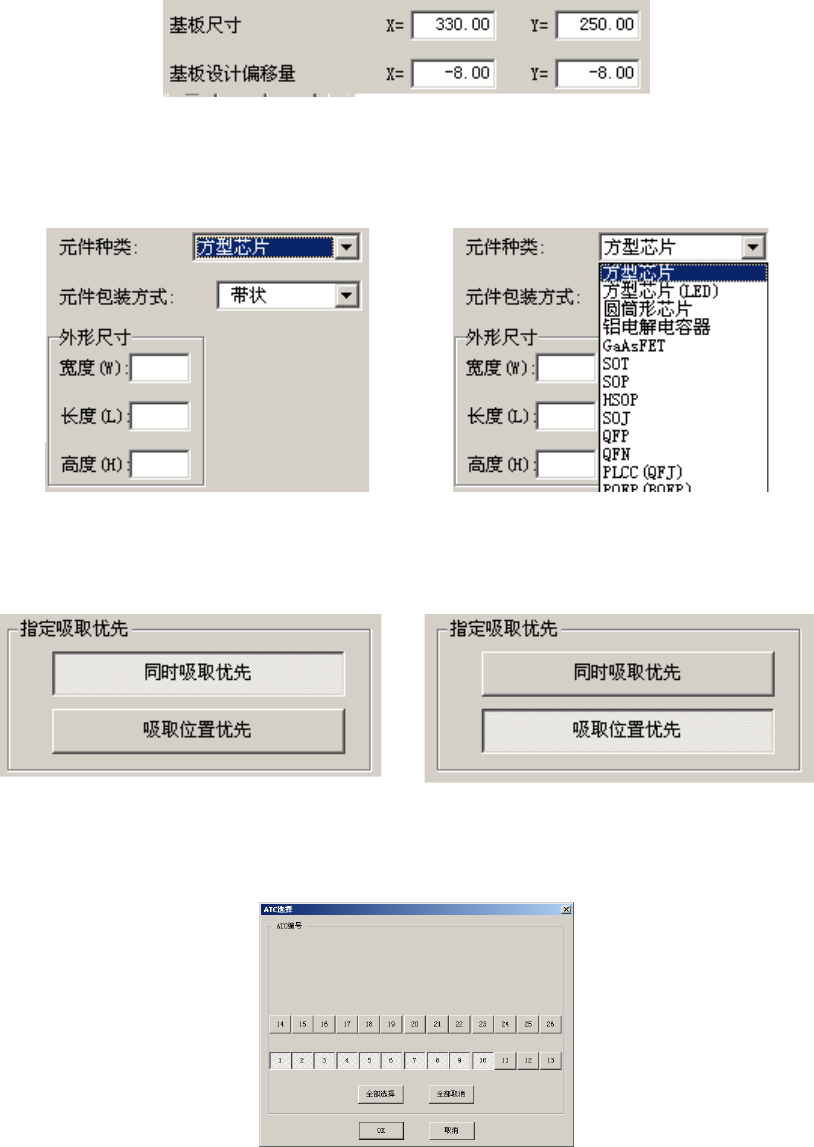

图 1-3-3-10 编辑框示例
(6) 组合框
组合框由编辑框与一览表框组成,通常只显示组合框。在组合框右侧的“▼”键处单击鼠标左键,
或在编辑框中有选中时,按上下方向的光标键[↑]、[↓]可显示一览表框部分的下拉菜单。
图 1-3-3-11 组合框(编辑框) 图 1-3-3-12 组合框(一览表框)
(7) 单选按钮型按键式按钮
考虑到使用触摸面板(选购件)的操作,将一部分单选按钮改成了按键式按钮。
图 1-3-3-13 单选按钮型按键式按钮例
(8) 复选框型按键式按钮
考虑到使用触摸面板(选购件)的操作,将一部分复选按钮改成了按键式按钮。
图 1-3-3-14 复选框型按钮示例
1-47
第 1 部 基本编 第 1 章 设备概要
1-3-3-3 编辑方法
以下对键盘操作([Page Up]/[Page Down],[Home]/[End],[Tab]及[Insert])进行说明。

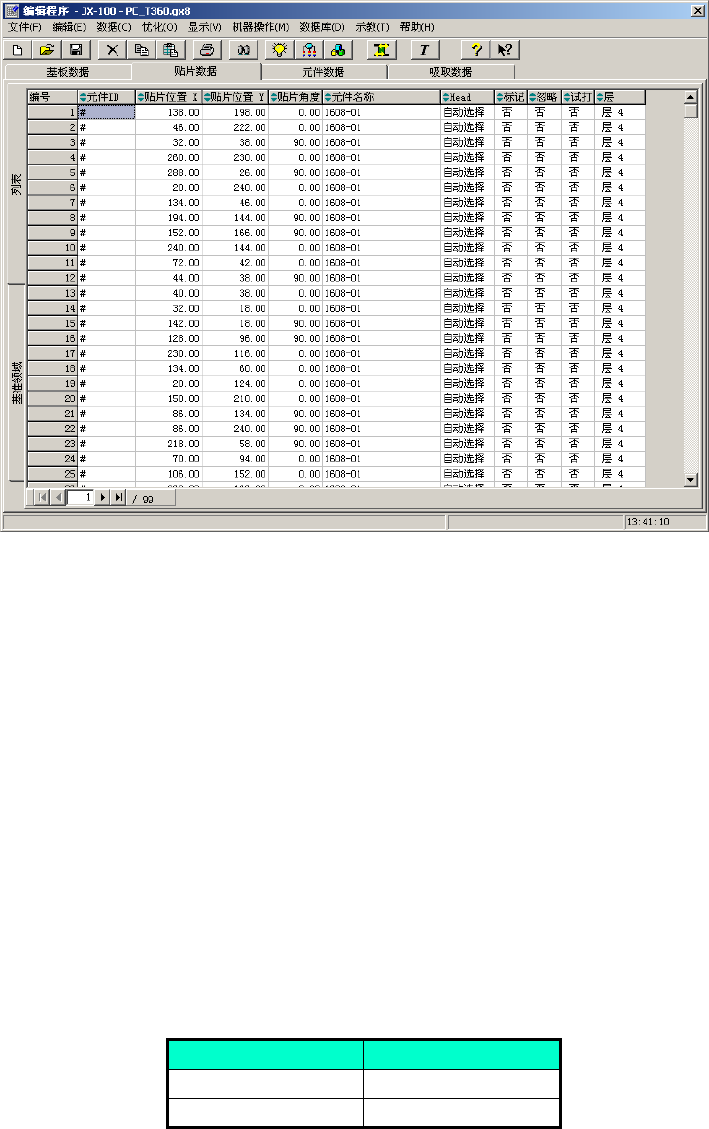

图 1-3-3-15 程序编辑画面(贴片数据)
① [Page Up] , [Page Down]
当显示跨越多个画面时,按[Page Up]显示下一个画面,按[Page Down]显示前一个画面。
② [Home] , [End]
显示跨越多个画面时,按[Home]键移至行首,按[End]键移至行末。
③ Scroll([↑]、[↓]、[←]、[→])
在显示画面的最上部按[↑]键时,如果前一个画面有内容,则后退一行显示。
在显示画面的最下部按[↓]键时,如果后一个画面有内容,则前进一行显示。
在显示画面的行首按[←]键时,如果左画面有内容,则右移一个单元显示。
在显示画面的行末按[→]键时,如果右画面有内容,则左移一个单元显示。
④ [Insert]
用[Insert]键在插入模式与覆盖模式之间进行切换。
表 1-3-2-4 模式与光标形状
模式 光标形状
插入模式 ■ 闪烁
覆盖模式 ＿ 闪烁
1-48
第 1 部 基本编 第 1 章 设备概要
1-4 菜单与命令
可通过菜单与命令按钮来进行本机操作画面的操作。
1-4-1 菜单的构成
菜单包括系统启动时所显示的桌面中可操作的主菜单,以及用主菜单或命令按钮启动的子菜单。
含有菜单的画面如下。
1. 桌面(主菜单)
2. 程序编辑
3. 生产
4. 机器设置
5. 手动控制
6. 自动校准
7. 装置运行信息
8. 数据库编辑
以下显示各菜单的构成。
1-4-1-1 桌面
图 1-4-1-1 桌面画面的菜单构成
文件(F) 程序编辑(E) 生产(P) 设置(S) 维护(M) 选项(O) 帮助(H)
JX-100 的帮助
关于程序
变更用户组…
设置用户环境…
操作选项…
命令按钮设置 *1
显示语言设置 *2
运行环境设定 *3
地区设置
调整日期和时间 *4
预热…
通过模式…
机器自动校准…
机器管理信息…
设置机器参数…
设置 MS 参数…
设置维护日志…
机器设置…
手动控制…
基板生产…
试打…
空打…
生产程序编辑…
数据库编辑…
新建(N) Ctrl+N
打开(O)… Ctrl+O
保存(S) Ctrl+S
另存为(A)…
文件管理(资源管理器)…
生产程序初始文件夹…
打印机设置…
打印… >>
控制数据管理…
设备信息的保存…
保存图像数据…
硬件安全拆卸…
退出(X)
生产程序一览…
重试列表…
生产管理信息…
机器管理信息…
机器设置信息…
操作选项…
*1「命令按钮设定」，对属于「维护」
级别以下的用户，不能显示。
*2「语言显示选择设定」功能，在
英文版机器软件上，或英文版
应用软件上不能使用。
*3「运行环境设定」系开发专用功
能，通常情况下不能显示。
*4 用户级别为“程序员”以下时，
不显示“调整日期和时间”。
