第 1 部 基本编 第 1 章 设备概要
1-4-2-6 设备运行信息
换页
第一页 第二页
No.
图标 名称 图标 名称
1
机器运行信息
HMS 运行信息
2 各吸嘴运行信息
信号灯运行信息
3 各贴片头运行信息 OCC 运行信息
4 ATC 运行信息
非同步运行信息
5 激光／传感器运行信息
6 轴运行信息
7
传送运行信息
8
退出
返回桌面。
退出
返回桌面。
1-62
第 1 部 基本编 第 1 章 设备概要

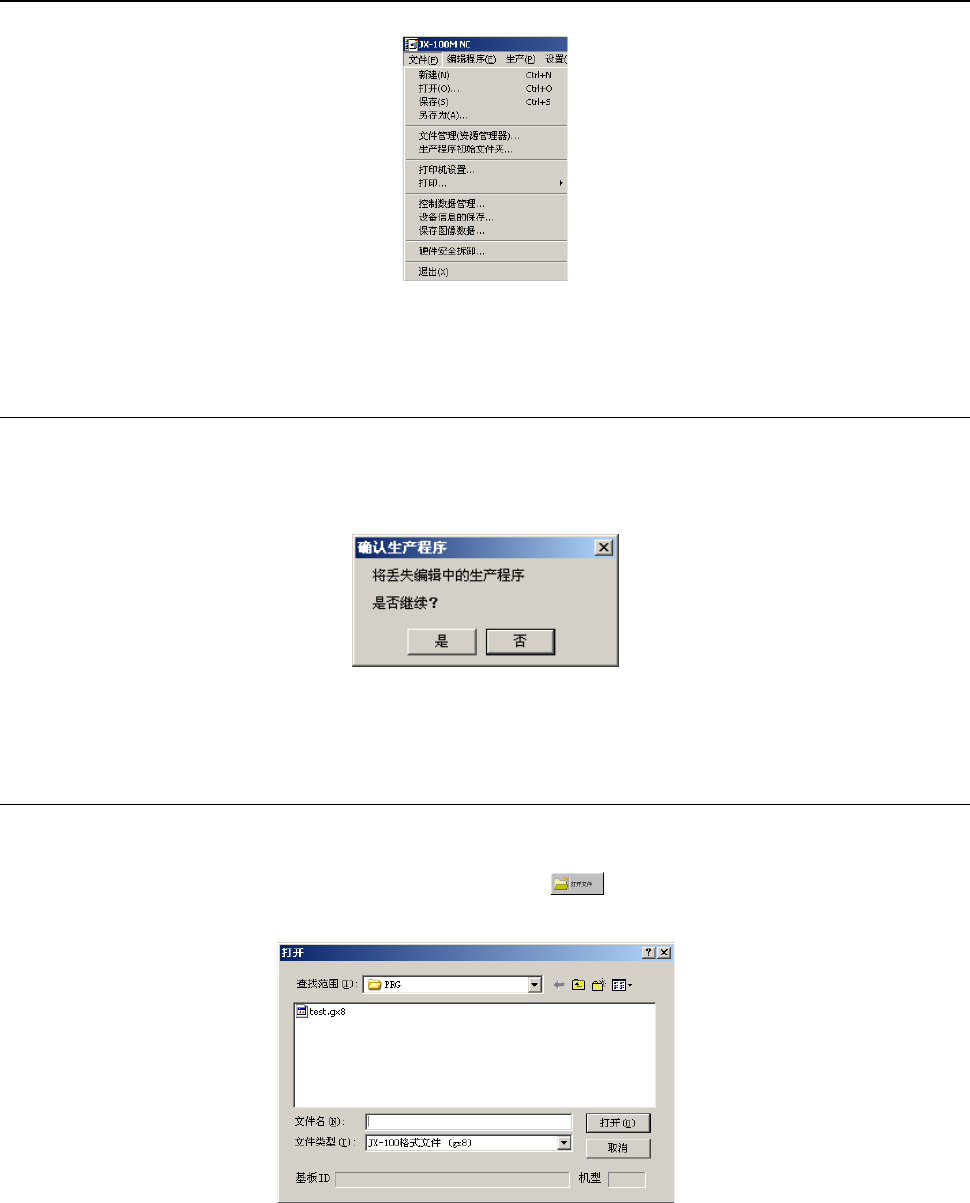

1-5 文件
以下对文件菜单的操作方法进行说明。
本节对“控制数据管理”以外的项目进行说明。关于“控制数据管理”请参见“11-2：控制数据
管理”。
1-5-1 新建
新建文件时,请选择菜单栏中的“文件”/“新建”。
将生产程序的数据初始化。
如有未保存的生产程序,则显示确认信息。
图 1-5-1-1 生产程序确认信息
在此,按下“
是
”,则不保存文件而直接将其初始化。按下“
否
”,则中止处理,返回桌面。
1-5-2 打开（文件的读入）
读入已经制作好的生产程序文件。
<步骤>
① 从菜单中选择“文件”/“打开”,或按下命令按钮 。
② 从“打开文件”画面中,选择文件并单击「打开 」。
图 1-5-2-1 打开
如有未保存的生产程序时显示询问信息。(参见1-5-1新建)
1-63
第 1 部 基本编 第 1 章 设备概要

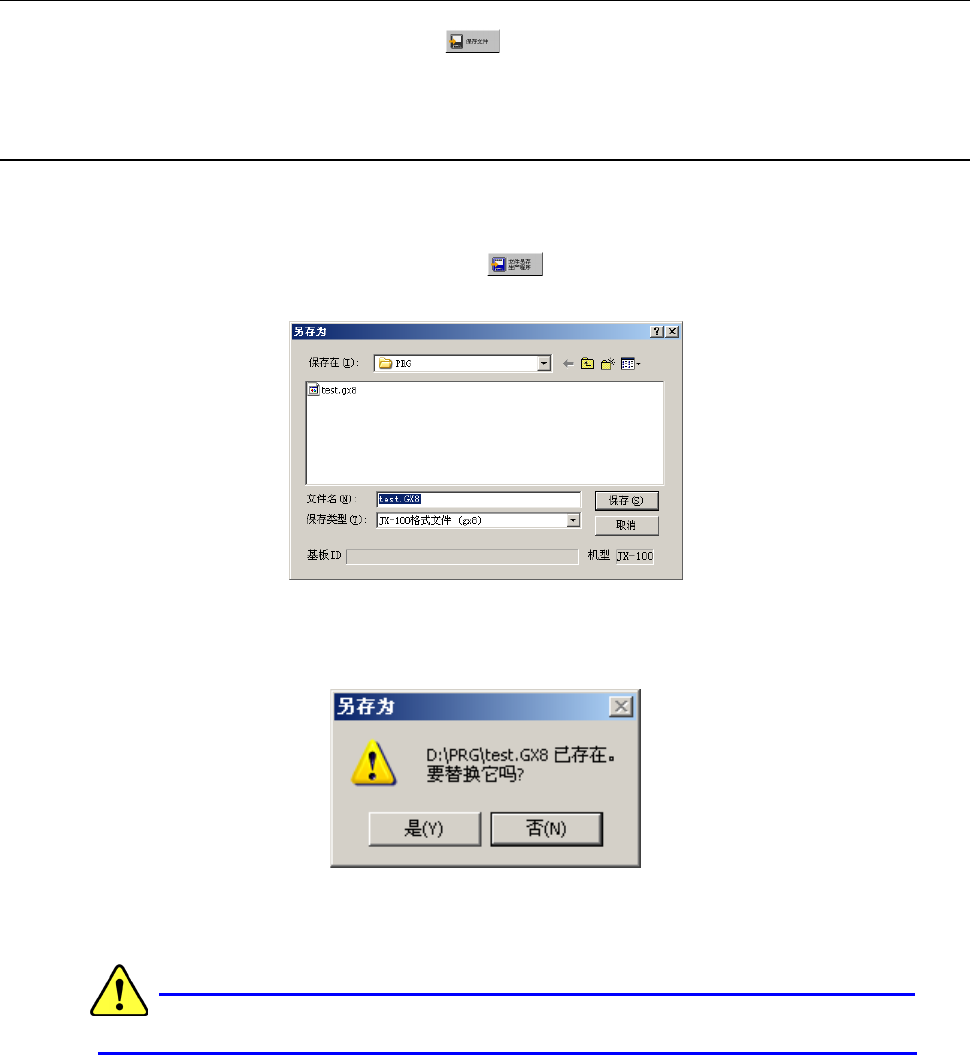

1-5-3 保存
保存已制作的生产程序。
选择“文件”/“保存”,或按命令按钮
,则可执行该命令。
1-5-4 另存为
将编辑后的生产程序保存于其他文件夹，或更改文件名保存时,选择此项。
<步骤>
① 选择“文件”/“另存为”,或按命令按钮 。
② 在“另存为”画面上指定文件夹和文件名,单击「保存」。
图 1-5-4-1 文件另存为
若指定已有的生产程序名,则会显示替换保存的确认信息。
图 1-5-4-2 覆盖保存的确认信息
文件名的设置根据 Windows 的规定和限制进行,也可用日语（中文）设置长文件名。
注意
1-64
