JX-100_使用说明书.pdf - 第95页
第 1 部 基本篇 第 2 章 生产 (2) Windows XP 启动 ，显示下列启动 画面。 图 2-3-1-2 启动画面 3) 初始设置结束后 ，显示主画面，在此 基础上显示返回原点 画面 ( 参见图 2-3-1-3) 。单击“确定” 按钮 ※ 1 ，可执行 返回原点 ( 图 2-3-1-4) 。 ※ 1 ：将画面上的 箭头对准 < 确定 > 按钮后，按一 下鼠标左键。 警告 进行返回原点后，装置 即刻开始运转。为避免…
第 1 部 基本篇 第 2 章 生产
2-3 装置的启动和结束
2-3-1 装置的启动
(1)
向右旋转
主体正面右侧的
“主开关”，接通电源。
图 2-3-1-1 主机正面图
注意
当 SSD 的访问灯点亮时，请勿关闭主开关，否则会导致 SSD 故障。
主开关
SSD
（固态硬盘）
访问指示灯
2-6
第 1 部 基本篇 第 2 章 生产
(2)
Windows XP 启动
，显示下列启动画面。

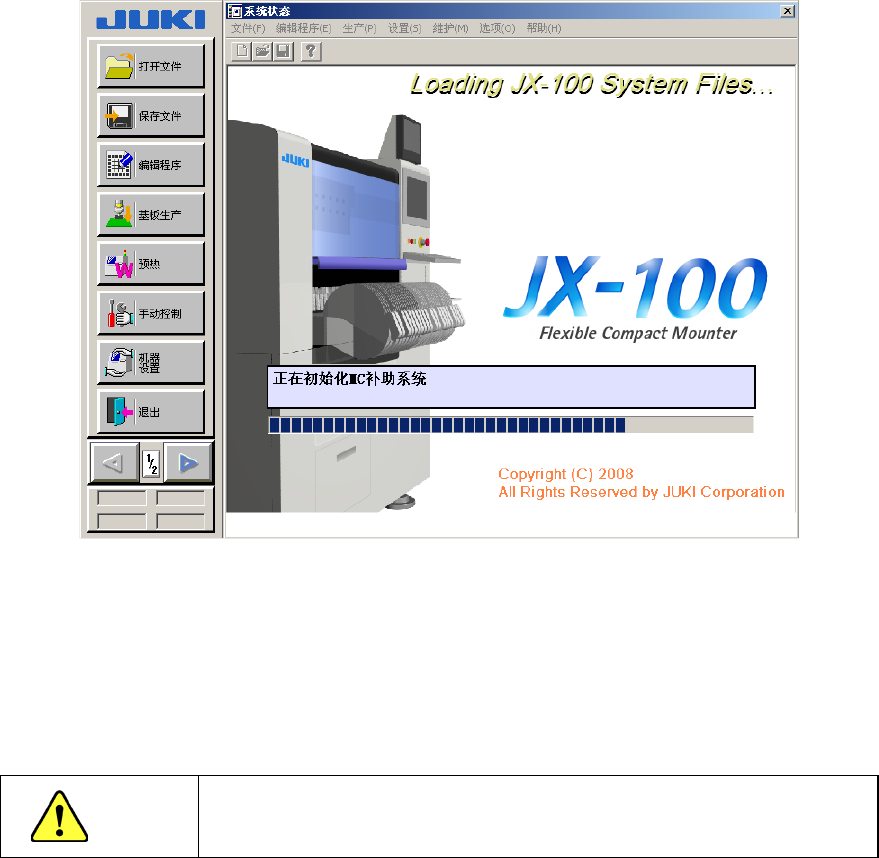

图 2-3-1-2 启动画面
3) 初始设置结束后，显示主画面，在此基础上显示返回原点画面
(参见图 2-3-1-3)。单击“确定”按钮
※1
，可执行
返回原点
(图 2-3-1-4)。
※1：将画面上的箭头对准<确定>按钮后，按一下鼠标左键。
警告
进行返回原点后，装置即刻开始运转。为避免受伤，请绝对不要将手和
头等伸入装置内部。
2-7
第 1 部 基本篇 第 2 章 生产

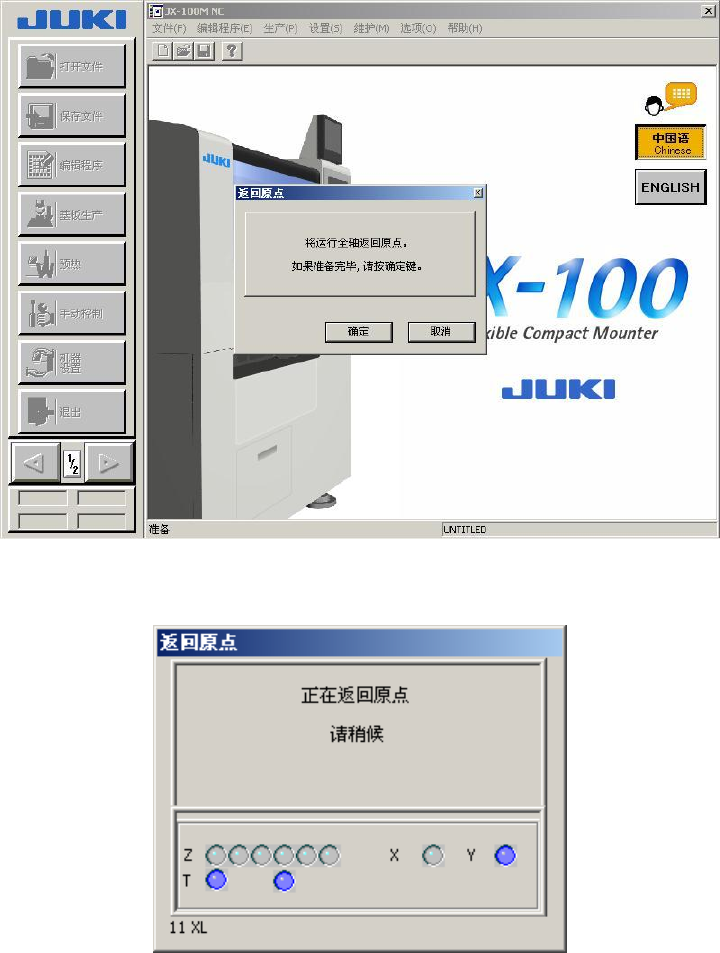

图 2-3-1-3 主画面
图 2-3-1-4 等待返回原点画面
2-8
