第 1 部 基本篇 第 2 章 生产
2-3-2 装置的结束方法
(１)请按命令按钮中的退出按钮。
按下退出按钮后如还有未保存的生产程序时，显示可能丢失生产程序的提示。
若要保存程序时选择[取消]，中断结束处理返回到桌面。
(２)在系统结束前，显示确认设置安全方向的信息。

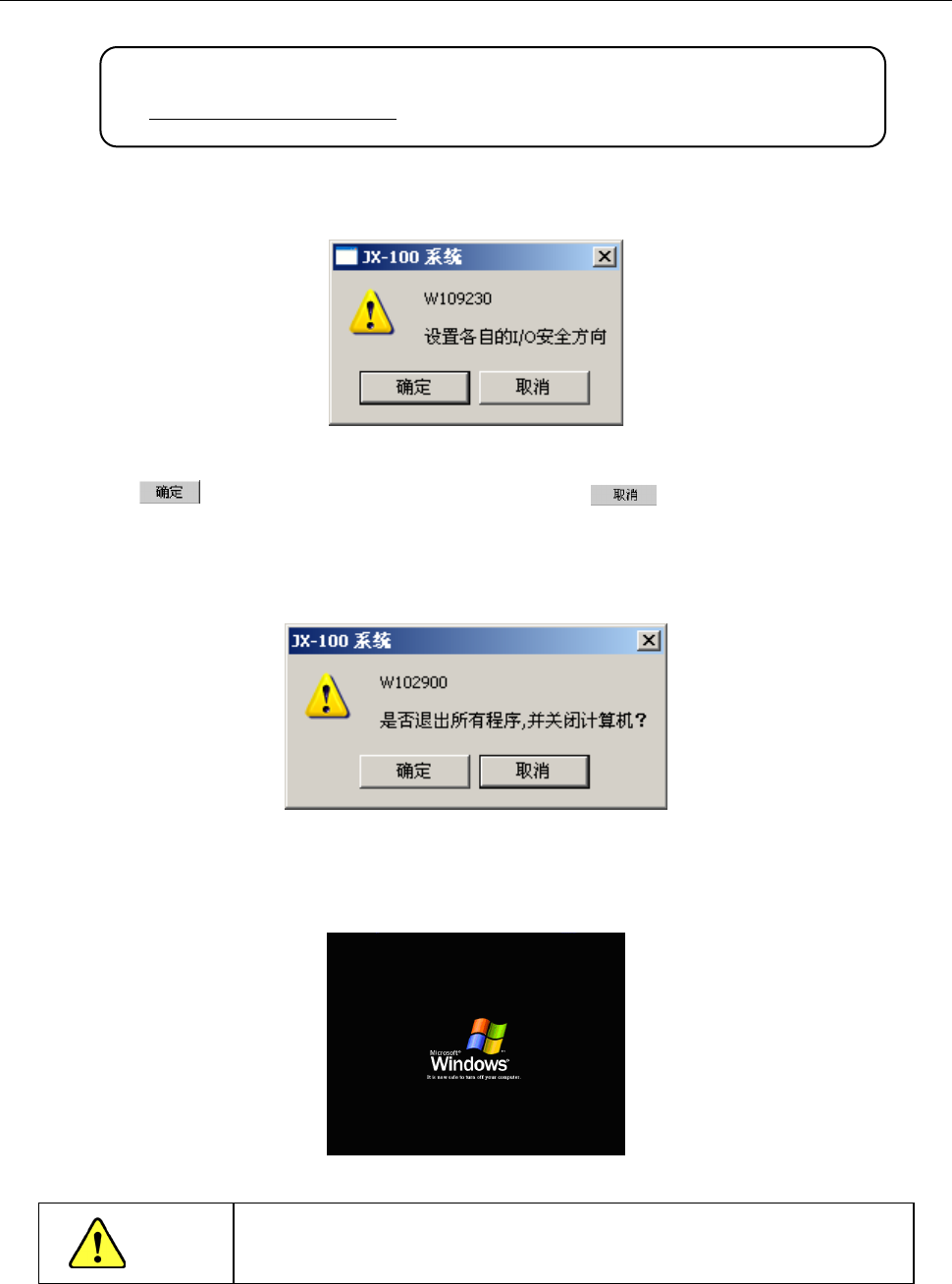

图 2-3-2-1 确认设置安全方向的信息
按下 后，会进行各种安全方向的设置。如果按 ，则不进行安全方向的设置而直
接进入下一步。
(３)显示结束的确认信息(图 2-3-2-2)
。
请按下<确定>按钮
。
进行关机处理并结束系统。如果按下<取消>按钮，则返回到原来的主菜单画面。
图 2-3-2-2 结束系统的确认信息
(４)显示如下信息。
请向左旋转主开关，切断电源。
图 2-3-2-3 确认关机
注意
切断电源(向左旋转主开关)时，请务必在进行了上述结束操作后再进行。
不实行退出操作而切断装置电源，可能使装置下次无法启动。
2-9
第 1 部 基本篇 第 2 章 生产
2-3-3 接通电源时吸嘴安装异常
接通电源时，在贴片头装有吸嘴的情况下，或因吸嘴更换操作时产生错误，贴片头的吸嘴安装信息（主
机内部信息）与实际贴片头安装的吸嘴可能不一致。出现这种情况时，请按下列方法进行操作。
● 检查吸嘴
按下控制板的<ORIGIN>开关，全轴返回原点操作执行完毕后，在返回原点画面下面的位置显示“检查
Head 上的吸嘴”
此项操作应在：
－机器内部管理的各个贴片头的各个吸嘴，与
－事实上贴片头是否安装了吸嘴
的情况不一致时进行。

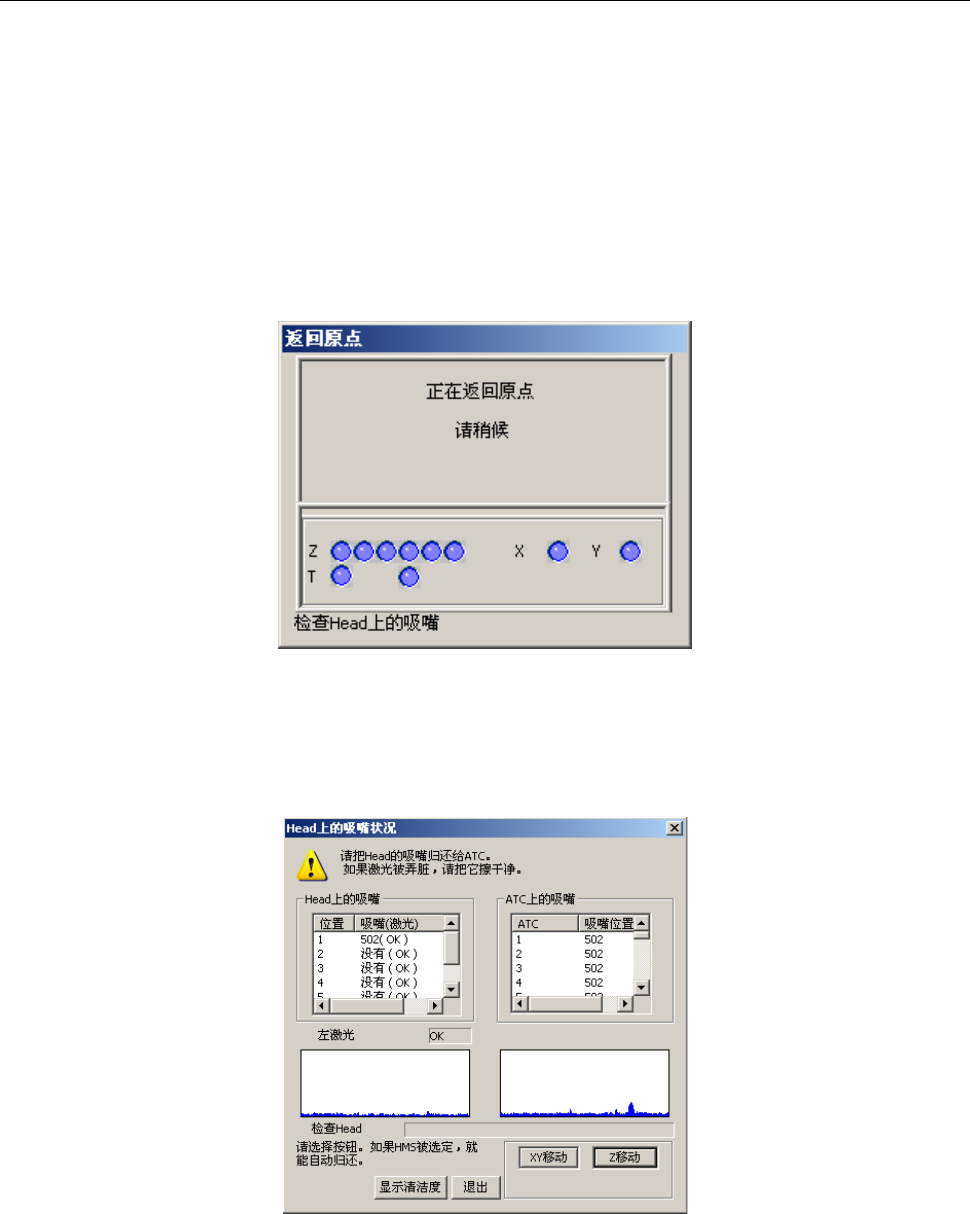

图 2-3-3-1 激光脏污检查显示画面（返回原点）
● 贴片头有无吸嘴检查
进行上述检查，如果“机器内部管理的各个贴片头有无吸嘴”与“实际的各个贴片头有无安装吸嘴”
情况不一致时，显示如下画面。
图 2-3-3-2 贴片头上的吸嘴有无状况画面
执行此画面中附着在贴片头上的吸嘴归还 ATC 的操作。
2-10
第 1 部 基本篇 第 2 章 生产
● 吸嘴归还 ATC 的操作有“半自动方式”和“手动方式”两种。
“半自动方式”：按半自动归还按钮，实行归还吸嘴的操作。
“手动方式” ：按手动归还按钮，按照指示进行操作。或者由操作人员按 XY 移动按钮、Z 移动按钮，
将贴片头移动到方便取下的位置，用手从贴片头上取下吸嘴。
·（1）半自动方式
画面上没有激光脏污的信息时，可以安全地运行“半自动方式”。
Step1: 在“在 Head 上的吸嘴状况”画面中，按“半自动归还”按钮。
Step2: 显示是否运行的询问画面。
Step3: 此时按[Exec]按钮，则开始运行半自动方式。

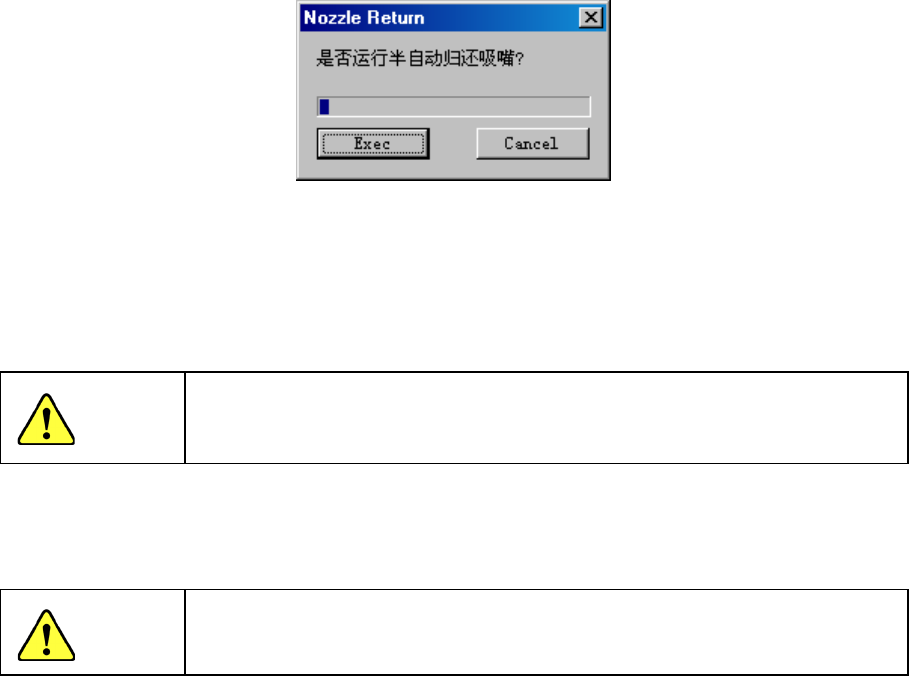

图 2-3-3-3 选择半自动运行画面
操作因有无 HMS 而异。
在检查有无 ATC 中有无吸嘴时，若配备有 HMS，则用 HMS 进行检测。
没有配备 HMS 时，则不能进行吸嘴的半自动放回。
能使用 HMS 时，自动运行吸嘴归还。
单击[运行]或[OK]
后，为了归还吸嘴，轴会移动。
单击以前，请务必确认设
备内部没有人在进行作业。另外，为了防止人身伤害，在机器动作切勿把手
伸入设备内部，脸和头也不要靠近。
（2）手动方式
贴片头有激光脏污时，请进行“手动方式”。
手动取出吸嘴归还时，请务必确认贴片头已经停止后再取出归还。
警告
注意
