4.2.12 センサなどの I/O 状態表示 フィーダに装備されているセンサの動作状態表示灯として 7 セグ表示を代 用する機能です。 手順 (1) ボタンを押し、2 秒以内に ボタンを押して、同時押し状態 を 2 秒間継続する。 2 秒間の操作継続が確認されたタイミングで、I/O 状態表示モードに 移行します。 ノート 本モードを終了する場合は、フィーダの電源遮断、もしくは、本モード 移行操作と同一の操作により、通常表示モードに戻り…
4.2.10強制送り出し操作
装填されているテープを強制的に前方へ送り出す機能です。
テープ終端部がフィーダ内に入り込んだ状態で、終端部の空ポケットゾー
ンが吸着部にある場合に、これを強制的に前方へ高速で送り出す操作で
す。
手順
(1) ボタンを押して、レーンを選択する。
(2)
ボタンを押し、そのままの状態で２秒以内に ボタンを押して
同時押しの状態を１秒間継続する。
ノート
(a) 起動条件： テープ検出センサ (1) が OFF：テープなしで、テー
プエンド検出がラッチ状態であること
テープエンド検出（ラッチ）とは
テープ送り動作が行われる際、テープ検出センサ (1) の OFF：
テープなし状態が継続した場合（送り累計量が２０ｍｍに達し
ても、その間、常時テープなし状態）、テープ終端部がフィー
ダ内に入り込んだものと判断してテープエンド検出（ラッチメ
モリ）を ON します。
本メモリのクリアは、下記の場合に実施されます。
・強制送り出し操作が正常に終了した場合
・ 残テープが取り外されて、テープ検出センサ (1)、(2) の双
方とも、テープなし状態になった場合
(b) 動作中に、操作スイッチのいずれかのボタンを押すと、強制送
り動作を中断します。
4.2.11テープ送り減速設定の解除
部品ライブラリデータでテープ送り速度の減速が設定されている場合、該
当レーンのドット表示
が点滅となり、送りピッチ設定操作ができな
い状態となります。
通常の状態に戻すためには、送り減速設定の解除が必要です。
手順
(1) ボタンを押して、レーンを選択する。
(2)
ボタンを押し、2 秒以内に ボタンを押して、同時押しの状
態を 2 秒間継続する。
2 秒間の操作継続が確認された後、ドット表示
の点滅が点灯と
なり、送りピッチ設定操作が可能になります。
4.2操作パネルの操作
1407-001
OM-1832
4-8
4.2.12センサなどの I/O 状態表示
フィーダに装備されているセンサの動作状態表示灯として 7 セグ表示を代
用する機能です。
手順
(1) ボタンを押し、2 秒以内に ボタンを押して、同時押し状態
を 2 秒間継続する。
2 秒間の操作継続が確認されたタイミングで、I/O 状態表示モードに
移行します。
ノート
本モードを終了する場合は、フィーダの電源遮断、もしくは、本モード
移行操作と同一の操作により、通常表示モードに戻ります。
7 セグ表示部の各セグメントと I/O（センサ、信号）の対応は以下のとお
りです。
7セグ表示部
」
1
7 8
2
3
4
5
6
Fig.D2
TableD1
No. センサ / 信号名 点灯 状態 ワーク有無
① レーン 1 テープ検出センサ (1) ON(Low) 遮光 有り
② レーン 1 テープ検出センサ (2) ON(Low) 遮光 なし
③ レーン 1 スプロケット原点検出センサ ON(Low) 磁極検出 -
④ レーン 2 テープ検出センサ (1) ON(Low) 遮光 有り
⑤ レーン 2 テープ検出センサ (2) ON(Low) 遮光 なし
⑥ レーン 2 スプロケット原点検出センサ ON(Low) 磁極検出 -
⑦ 接続確認信号（マウンタ本体への出力信号） ON(Low) ON(Low) -
⑧ READY 信号（マウンタ本体への出力信号） ON(Low) ON(Low) -
4.2操作パネルの操作
1407-001
OM-1832
4-9

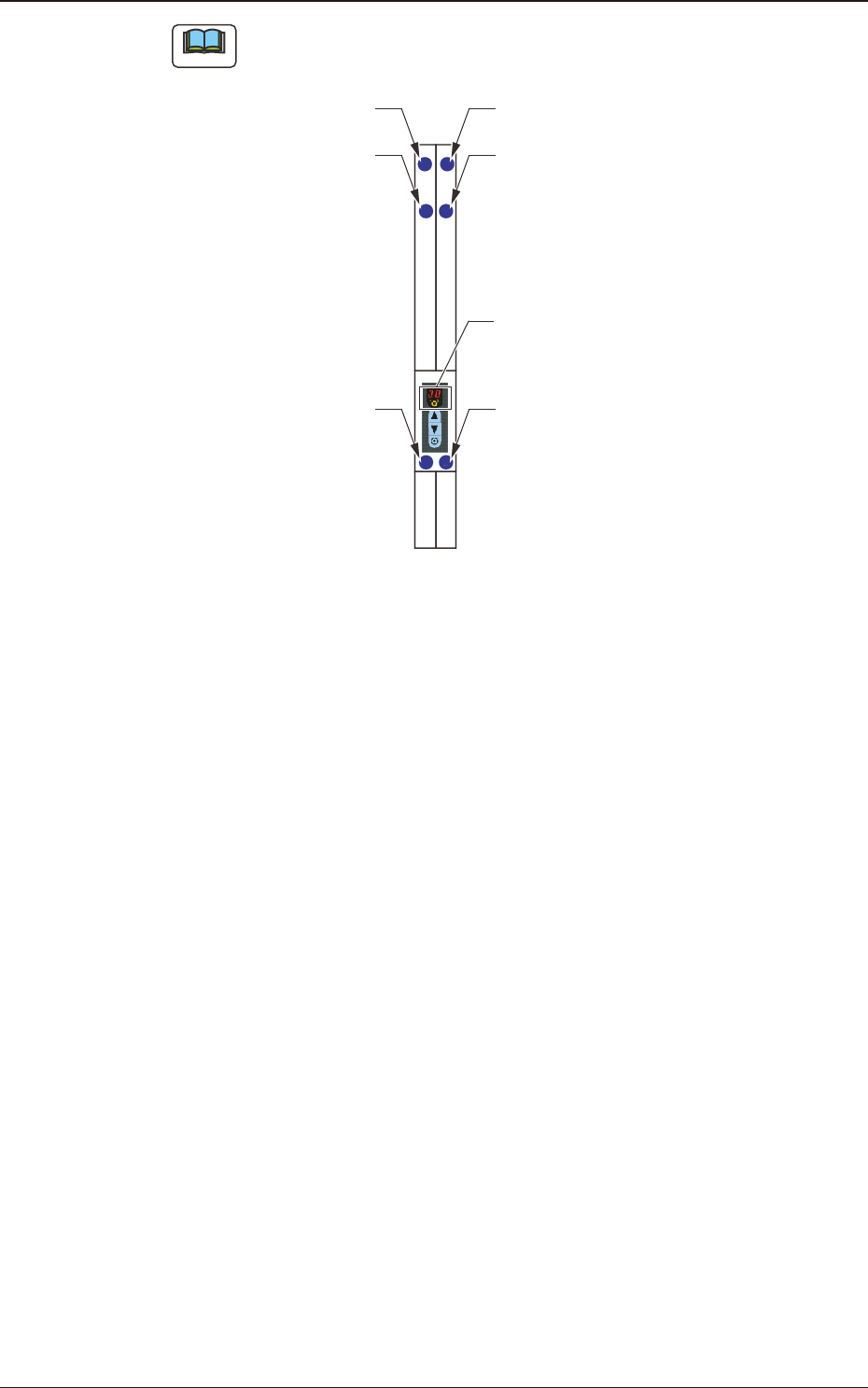

ノート
表示部の 7 セグレイアウトの割付けは、フィーダ実機のセンサ並びのイ
メージになっています。
ﾚｰﾝ1ｽﾌﾟﾛｹｯﾄ原点検出ｾﾝｻ
ﾚｰﾝ1ﾃｰﾌﾟ検出ｾﾝｻ（2）
ﾚｰﾝ1ﾃｰﾌﾟ検出ｾﾝｻ（1）
ﾚｰﾝ2ｽﾌﾟﾛｹｯﾄ原点検出ｾﾝｻ
ﾚｰﾝ2ﾃｰﾌﾟ検出ｾﾝｻ（2）
ﾚｰﾝ2ﾃｰﾌﾟ検出ｾﾝｻ（1）
7ｾｸﾞ表示部
Fig.D3
