5.4 メンテナンスか所
5.4.1 各部メンテナンスの見方
テープフィーダの周期別に必要なメンテナンスを記載しています。
SL-48085 で説明します。
特記以外は全テープフィーダ共通です。
点検、清掃、給油、調整か所の見方
カバーテープ処理部
1週間ごと 清掃
ゴミやほこりをエアガンで取り除いて
ください。
[1]
[2] [3]
アルコールを染み込ませたウエス又は
綿棒で付着物を除去して下さい。
3か月ごと 清掃
部品吸着部
1週間ごと 清掃
ゴミやほこりをエアガンで取り除いて
ください。
アルコールを染み込ませたウエス又は
綿棒で付着物を除去して下さい。
3か月ごと 清掃
Fig.E1
[1]
: メンテナンスか所を表します。
[2]
: メンテナンス周期と内容を表します。
[3]
: メンテナンス内容の詳細を表します。
5.4メンテナンスか所
1407-001
OM-1832
5-4

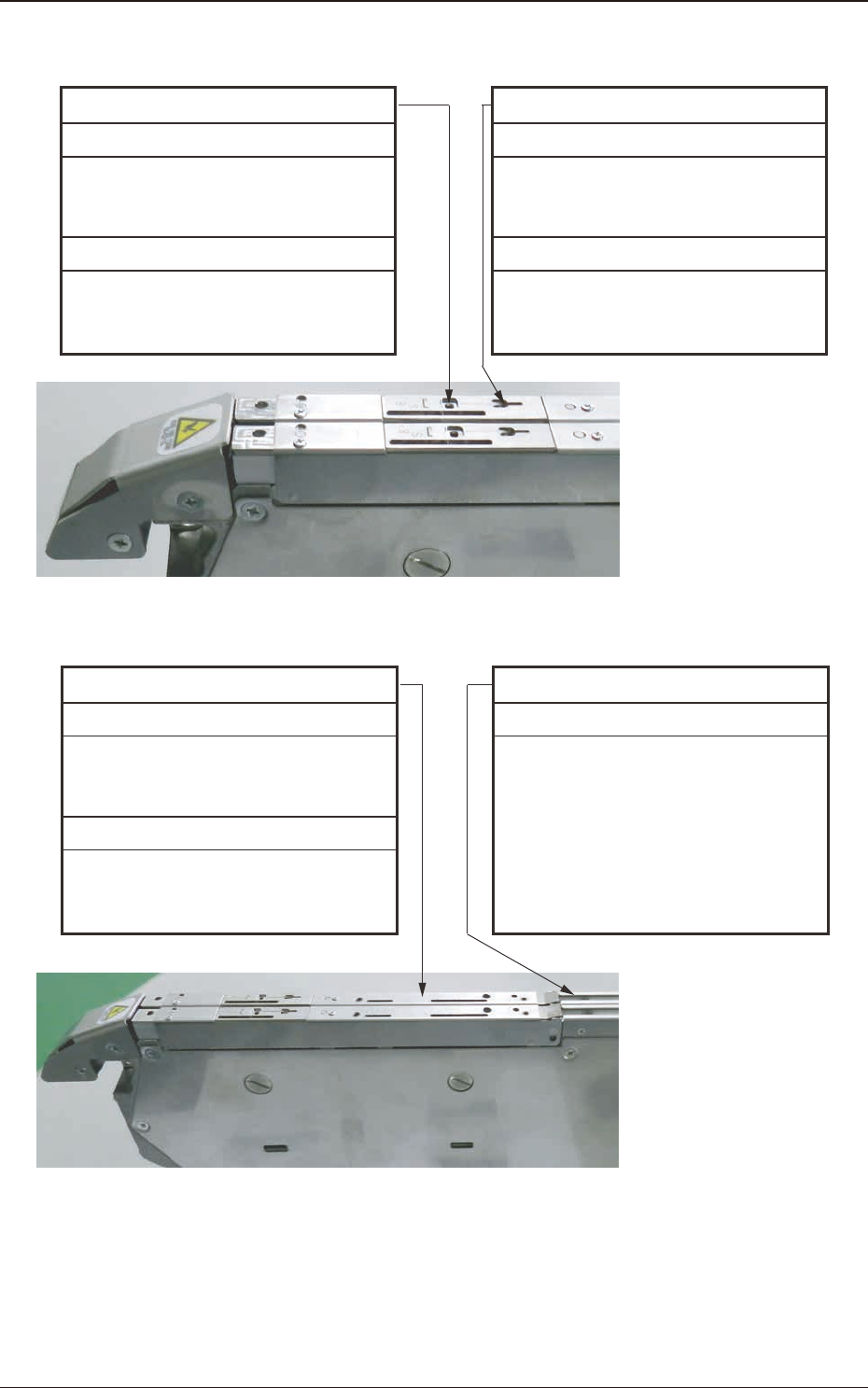

5.4.2 サプレッサ部
カバーテープ処理部
1週間ごと 清掃
ゴミやほこりをエアガンで取り除いて
ください。
アルコールを染み込ませたウエス又は
綿棒で付着物を除去して下さい。
3か月ごと 清掃
部品吸着部
1週間ごと 清掃
ゴミやほこりをエアガンで取り除いて
ください。
アルコールを染み込ませたウエス又は
綿棒で付着物を除去して下さい。
3か月ごと 清掃
Fig.E2
シュート
3か月ごと 清掃
アルコールを染み込ませたウエス又は
綿棒で付着物を除去して下さい。
サプレッサ
1週間ごと 清掃
ゴミやほこりをエアガンで取り除いて
ください。
アルコールを染み込ませたウエス又は
綿棒で付着物を除去して下さい。
3か月ごと 清掃
Fig.E3
5.4メンテナンスか所
1407-001
OM-1832
5-5

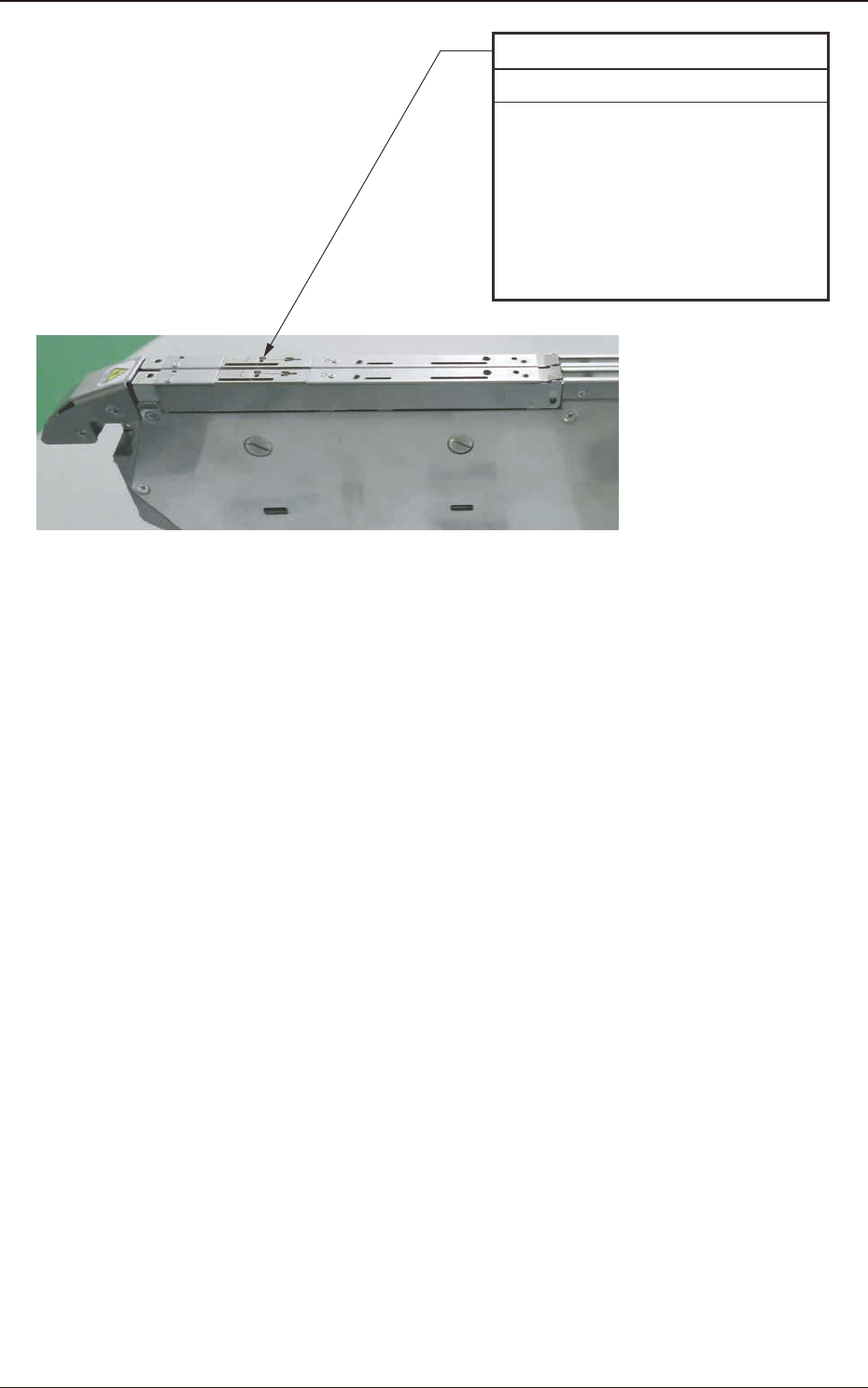

吸着位置
3か月ごと 調整
フィーダ調整冶具JG-0209(別売)を
使用して、吸着位置を点検し、
異常があれば調整を行って下さい。
Fig.E4
5.4メンテナンスか所
1407-001
OM-1832
5-6
