OM-1832-002w_SL.pdf - 第80页
平歯車 テープ有無検出センサ 3か月ごと 清掃 ローディング部のカバーを取外し、 ゴミや埃をエアガンで取り除いて ください。 3か月ごと 給油 ローディング部のカバーを取外し、 給油冶具を用いて平歯車に モリノックグリースAP1を充填して ください。 右側はレーン1、 左側はレーン2の 平歯車になります。 Fig.E7 5.4メンテナンスか所 1407-001 OM-1832 5-8

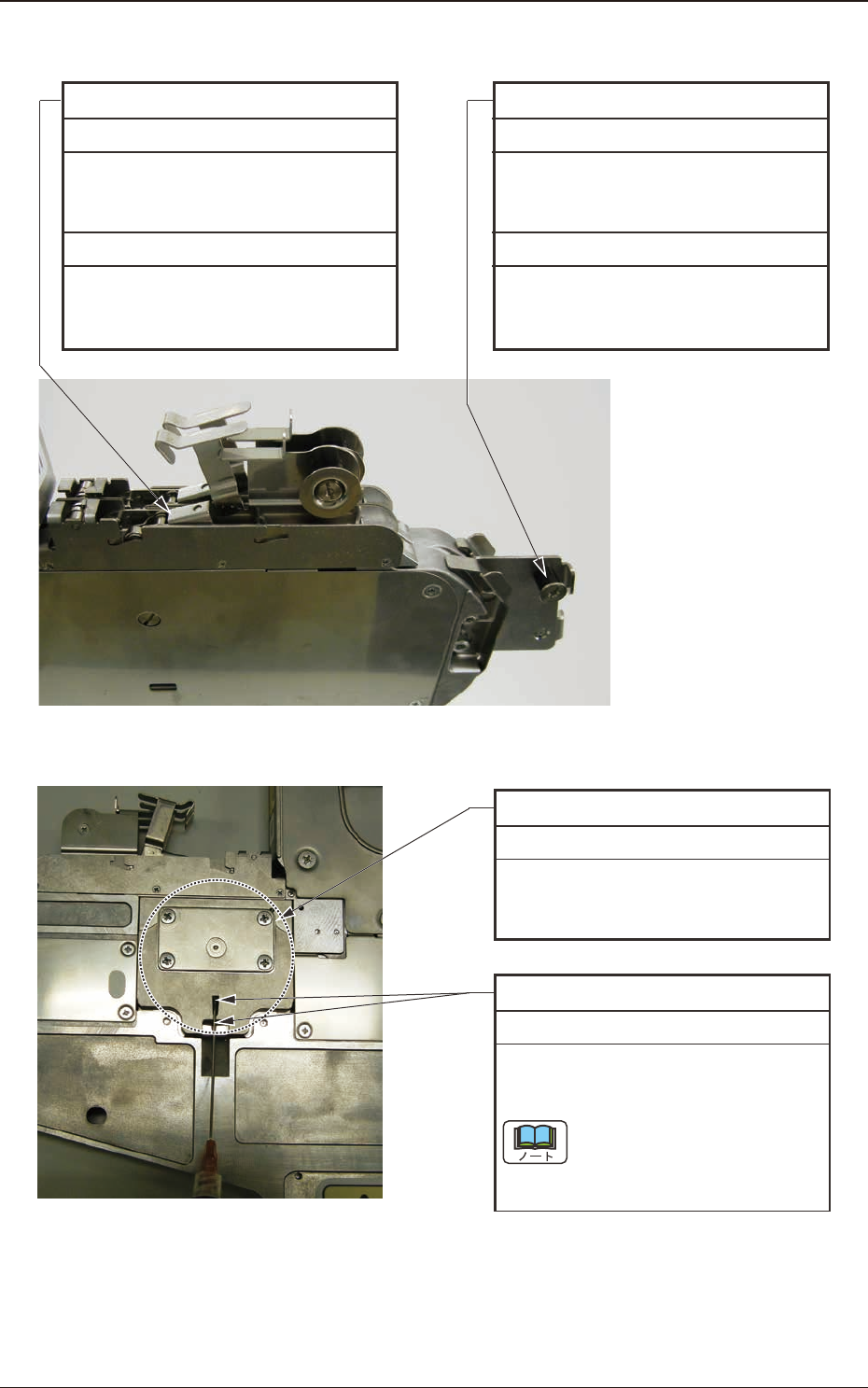

5.4.3 ローディング部
先行テープ走行ガイド
ローディングサプレッサ
1週間ごと 清掃
ゴミやほこりをエアガンで取り除いて
ください。
アルコールを染み込ませたウエス又は
綿棒でベアリングやローラの付着物を
除去してください。
3か月ごと 清掃
1週間ごと 清掃
ゴミやほこりをエアガンで取り除いて
ください。
アルコールを染み込ませたウエス又は
綿棒でローラの付着物を除去して
ください。
3か月ごと 清掃
Fig.E5
スプロケット(3) (歯先)
3か月ごと 清掃
アルコールを染み込ませたウエス又は
綿棒で歯先の付着物を除去して
ください。
スプロケット(3) (給油口)
3か月ごと 給油
給油冶具を用いて、給油口に
モリノックグリースAP1を
充填してください。
上側給油口はレーン1、
下側給油口はレーン2
への給油口になります。
Fig.E6
5.4メンテナンスか所
1407-001
OM-1832
5-7

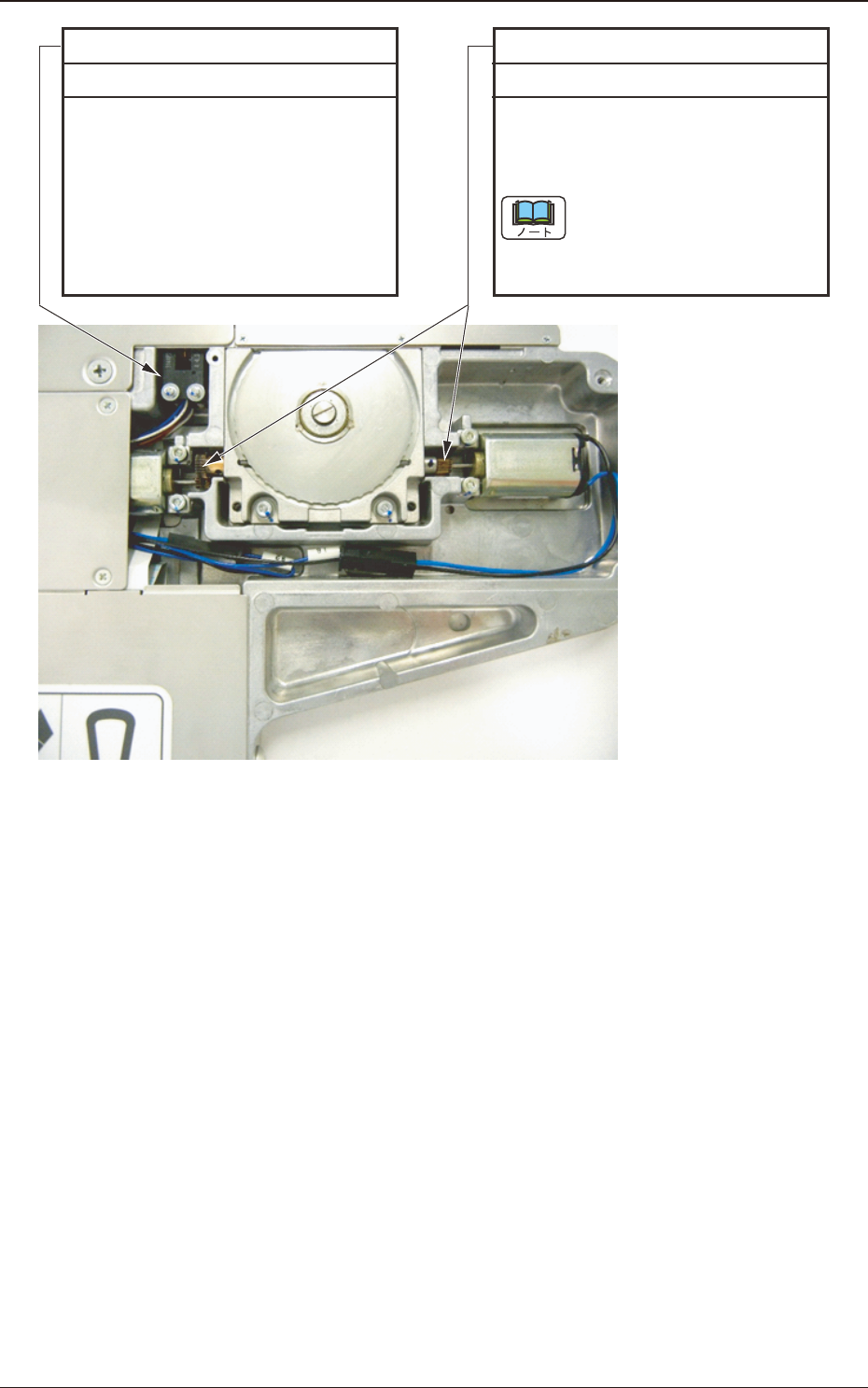

平歯車テープ有無検出センサ
3か月ごと 清掃
ローディング部のカバーを取外し、
ゴミや埃をエアガンで取り除いて
ください。
3か月ごと 給油
ローディング部のカバーを取外し、
給油冶具を用いて平歯車に
モリノックグリースAP1を充填して
ください。
右側はレーン1、
左側はレーン2の
平歯車になります。
Fig.E7
5.4メンテナンスか所
1407-001
OM-1832
5-8

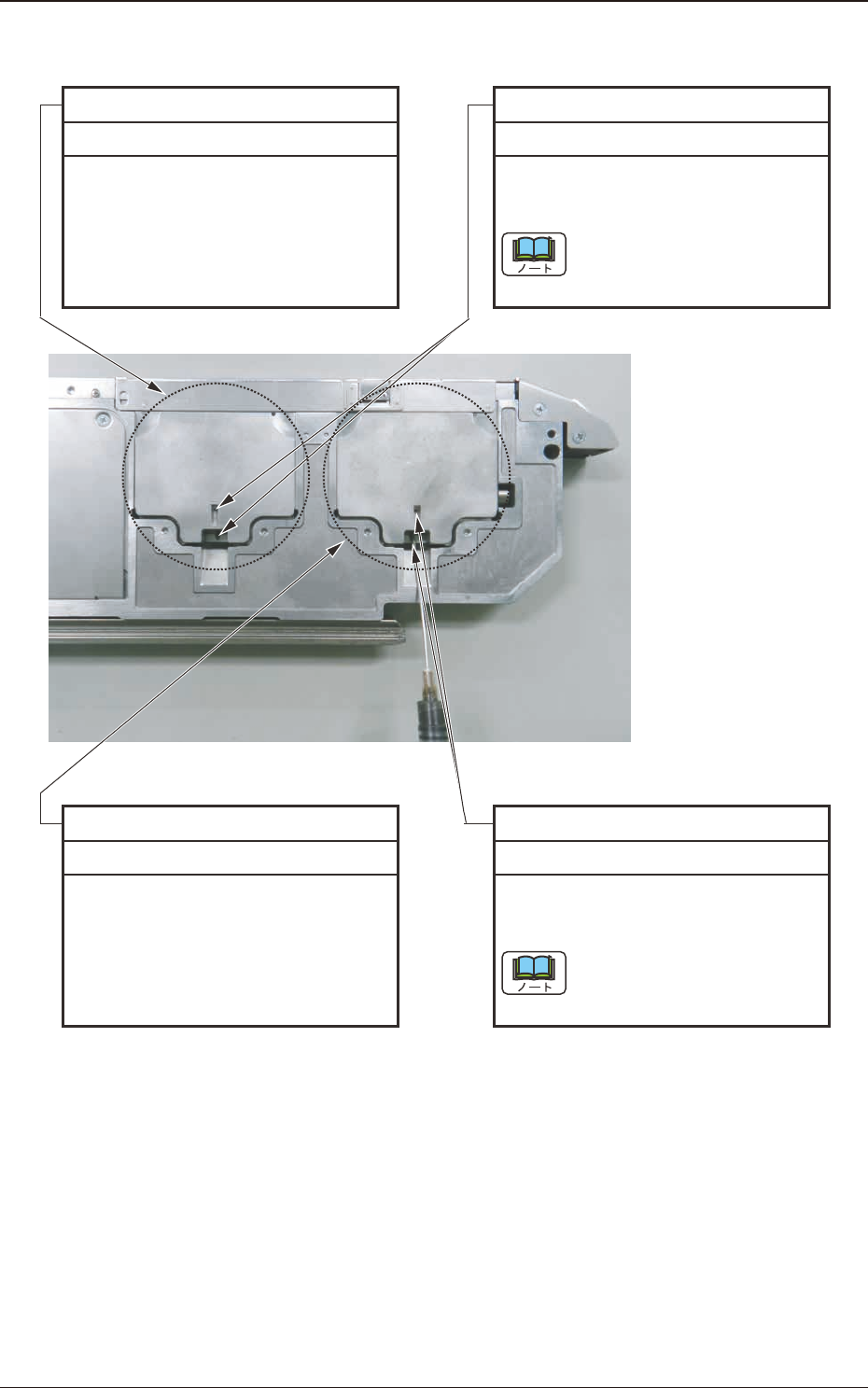

5.4.4 テープ送り部
スプロケット(2) (給油口)スプロケット(2) (歯先)
3か月ごと 清掃
アルコールを染み込ませたウエス又は
綿棒で歯先の付着物を除去して
ください
3か月ごと 給油
給油冶具を用いて、給油口に
モリノックグリースAP1を
充填してください。
上側給油口はレーン1、
下側給油口はレーン2
への給油口になります。
スプロケット(1) (給油口)スプロケット(1) (歯先)
3か月ごと 清掃
アルコールを染み込ませたウエス又は
綿棒で歯先の付着物を除去して
ください
3か月ごと 給油
給油冶具を用いて、給油口に
モリノックグリースAP1を
充填してください。
上側給油口はレーン1、
下側給油口はレーン2
への給油口になります。
Fig.E8
5.4メンテナンスか所
1407-001
OM-1832
5-9
