5.5メンテナンス方法 5.5.1.4 左側面カバー１取付け手順手順  （1）カバー LD の爪をフレーム 2 のスリットに挿し込みます。 Fig.E18 (2) カバー LD を矢印方向にスライドさせ、爪を他のカバーの下に潜り込ませます。爪を下に潜り込ませる Fig.E19 (3) 皿ネジを取付け、カバー LD を固定します。( ２か所 ) 皿ネジ (2 か所 ) Fig.E20 1407-001 OM-1832…

5.5メンテナンス方法

5.5.1.3カバー LD 取外し手順

手順



(1) カバー LD を固定している皿ネジを取外します。(2 か所 )

皿ネジ

(2 か所 )

Fig.E15

(2) カバー LD を矢印右方向にスライドさせます。

Fig.E16

(3) 次いでカバー LD を矢印下方向にスライドさせて、カバー LD を取外

します。

Fig.E17

1407-001

OM-1832

5-12

5.5メンテナンス方法

5.5.1.4左側面カバー１取付け手順

手順



（1）カバー LD の爪をフレーム 2 のスリットに挿し込みます。

Fig.E18

(2) カバー LD を矢印方向にスライドさせ、爪を他のカバーの下に潜り込

ませます。

爪を下に

潜り込ませる

Fig.E19

(3) 皿ネジを取付け、カバー LD を固定します。( ２か所 )

皿ネジ

(2 か所 )

Fig.E20

1407-001

OM-1832

5-13

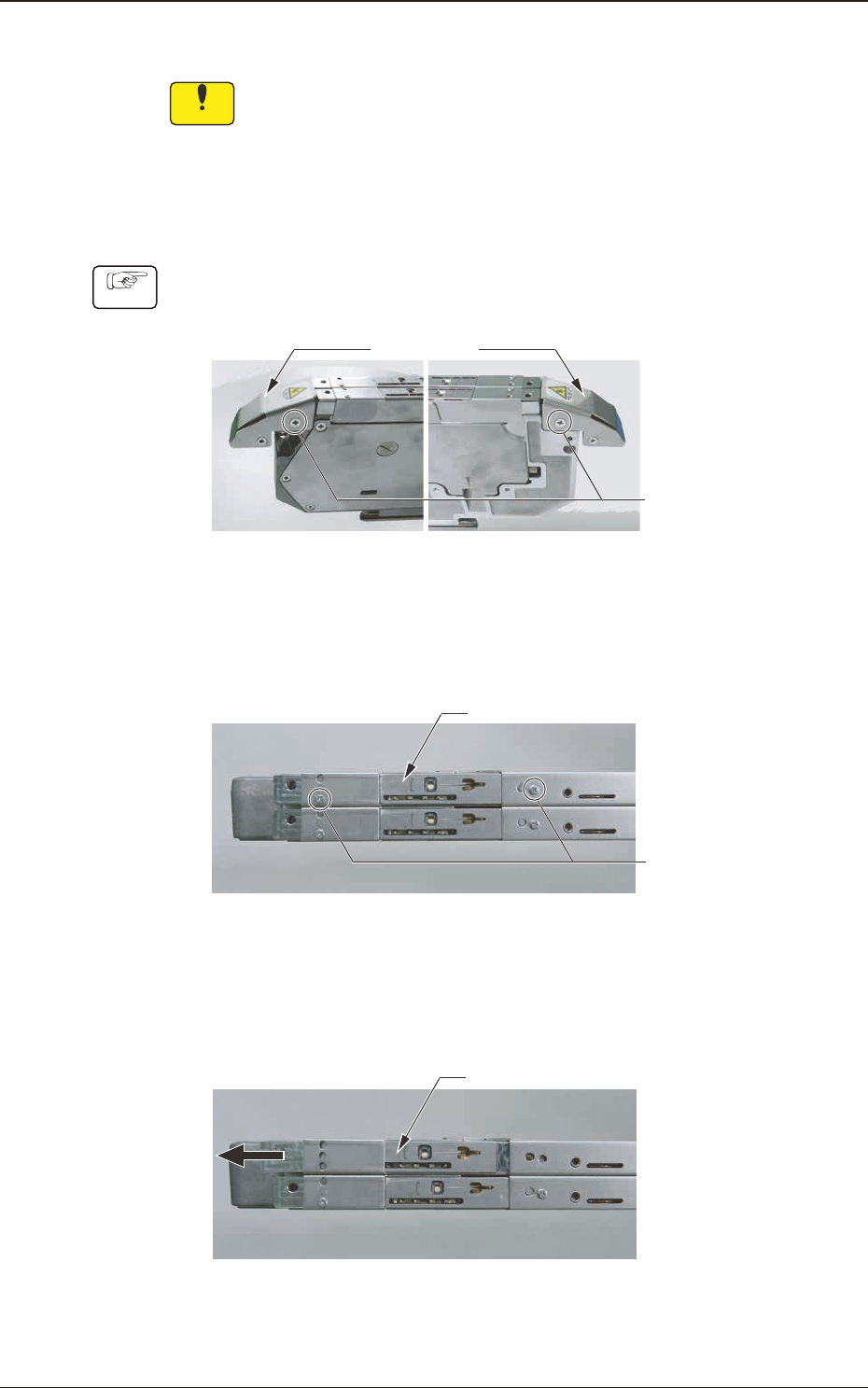

5.5メンテナンス方法

5.5.2 SL テープフィーダカッタベース取外し・取付け

注意

 (a)カッタ刃の清掃・交換作業は、トレーニングを受けたオペレータま

たはサービスマンのみが行ってください。

(b)カッタベース裏側には鋭利な突起物があり、怪我をする恐れがあり

ます。

5.5.2.1カッタベースの取外し手順

手順



(1) テープガイドを固定している皿ネジを取外します。(2 か所 )

テープガイド

皿ネジ

(2 か所 )

Fig.E21

(2) テープガイドを取外し、カッタベースを固定している 0 番ナベ小ネ

ジを取外します。(2 か所 )

0 番ナベ小ネジ

(2 か所 )

カッターベース

Fig.E22

(3) サプレッサを上方に持ち上げながら、カッタベースを矢印左方向に

スライドさせて取外します。

カッターベース

Fig.E23

1407-001

OM-1832

5-14
