N7202A047B - 第103页
Ref No. Remark s R 1 Q'ty 17-B 全体カバー :NPM-W 2 W hole Cover:NPM -W 2 ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 N610154523A A Part Nam e 備 考 セクションN o. PARTS LIST Section No. R 3 BRAC KET 1 P…
17-B
全体カバー:NPM-W2
Whole Cover:NPM-W2

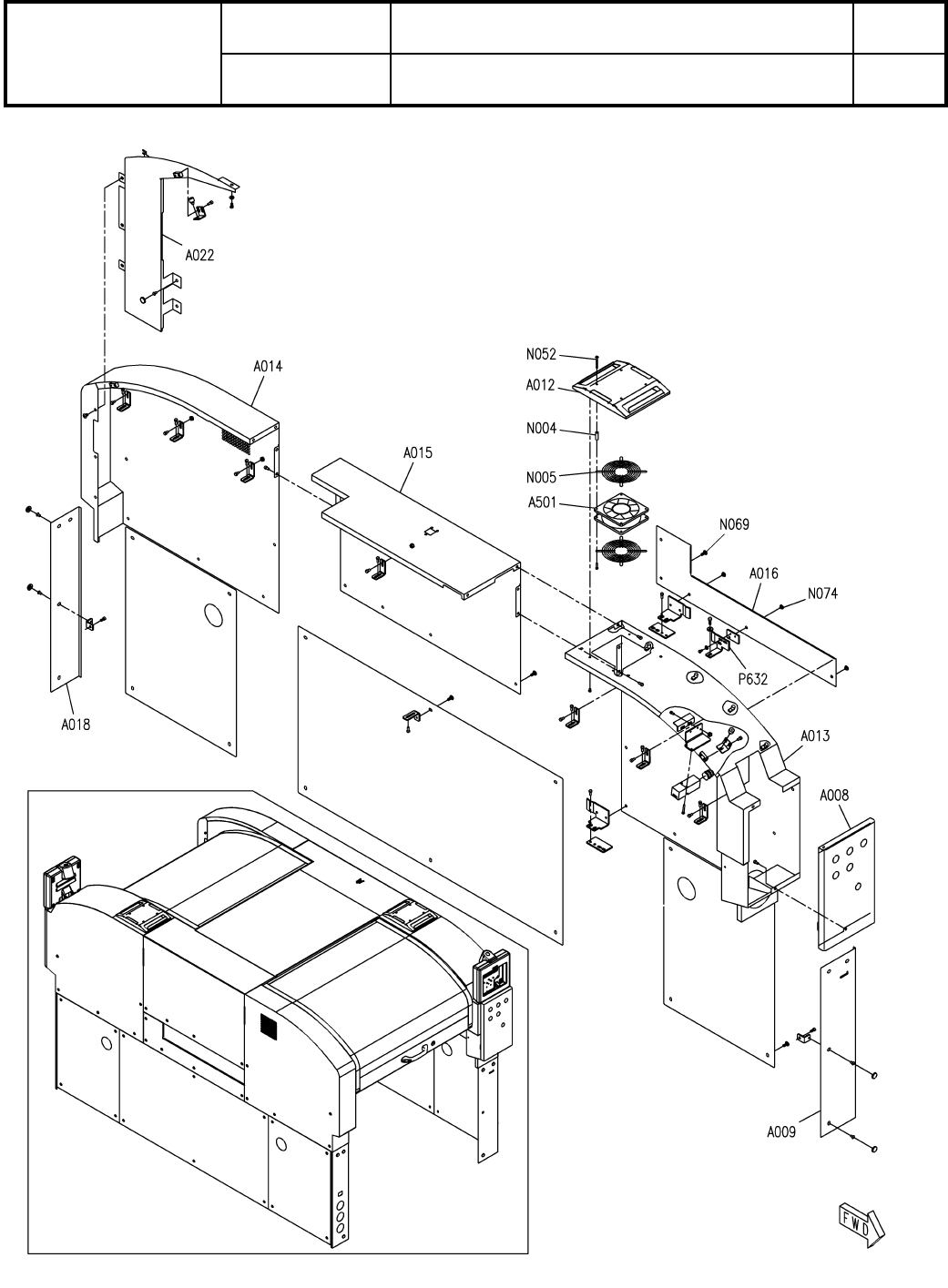

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610154523AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S55
( FN610154523AA-35-2 )
LAYOUT
Ref No. Remarks R
1
Q'ty
17-B
全体カバー:NPM-W2
Whole Cover:NPM-W2
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610154523AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
1
P632 MTPB001223AB
COVER
2
A008 N610168335AD
COVER
1
A009 MTKP000662AC
DUCT-KIT
2
A012 MTKA014980AA
COVER
1
A013 N610154518AE
COVER
1
A014 N610154519AE
COVER
1
A015 N610154520AC
COVER
1
A016 N610166194AC
COVER
1
A018 MTKP000665AB
COVER
1
A022 N610166196AB
FAN
1
A501 N610127903AB
S
SPACER
8
N004 N510029535AA CF-425E
FAN-GUARD
4
N005 KXF077MAA00 109-019E
SCREW
8
N052 N510018271AA
Cross recessed Truss head machine screw M4X40-4.8 A2J(Trivalent)
SCREW
42
N069 N510018304AA
Cross recessed Truss head machine screw M6X10-4.8 A2J (Trivalent)
SCREW
8
N074 N510018313AA
Cross recessed Truss head machine screw M6X6-4.8 A2J (Trivalent)
S56
-
-
( FN610154523AA-35-2 )

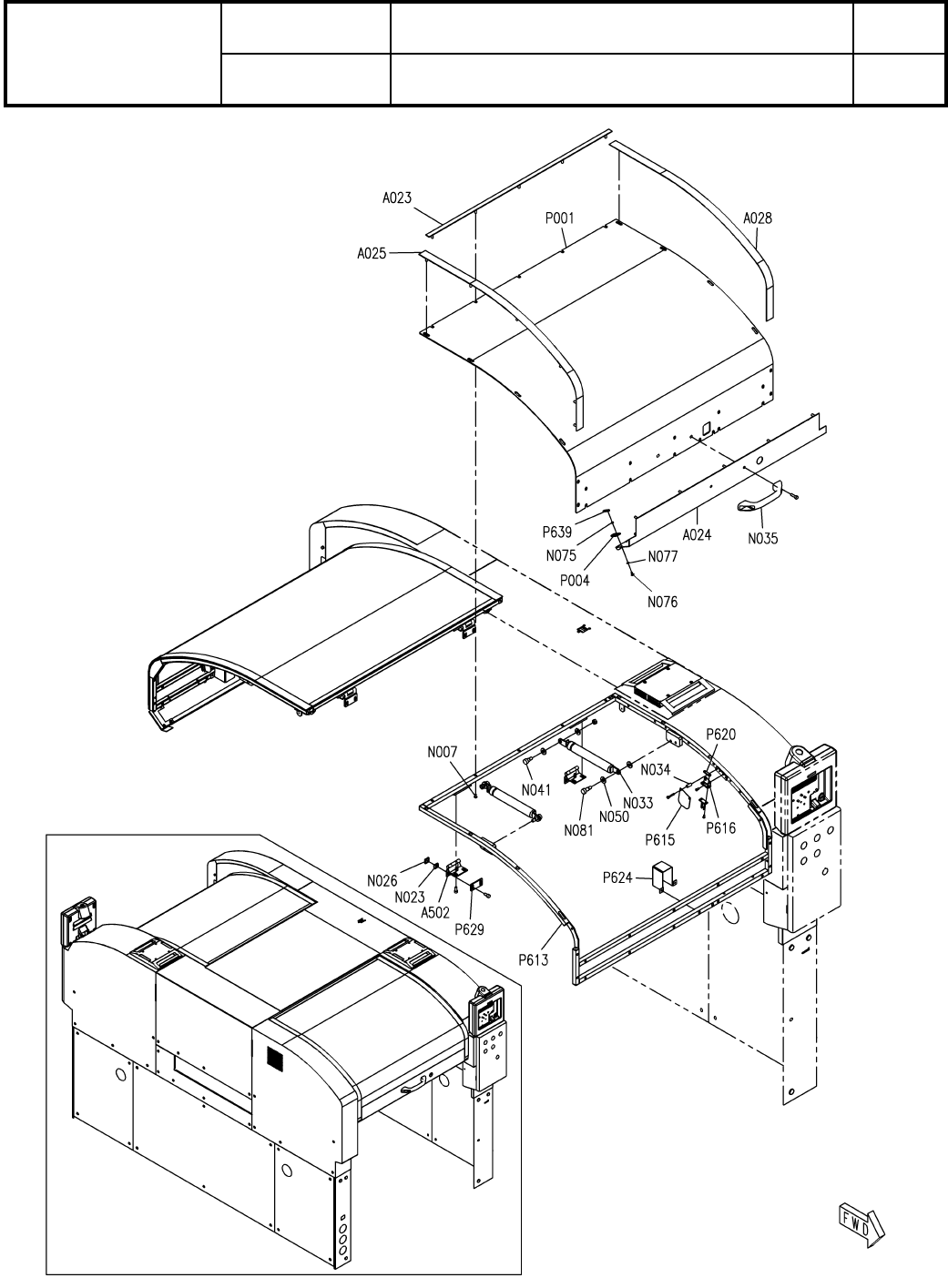

17-C
全体カバー:NPM-W2
Whole Cover:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610154523AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S57
( FN610154523AA-35-3 )
LAYOUT
