Ref No. Rem arks R 1 Q'ty 3-A 基板ホルダ シングル対応: NPM-W 2 Board Hold er For Single:NPM -W 2 ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 N610164023A A Part Nam e 備 考 セクションN o. PARTS LIST Section No…

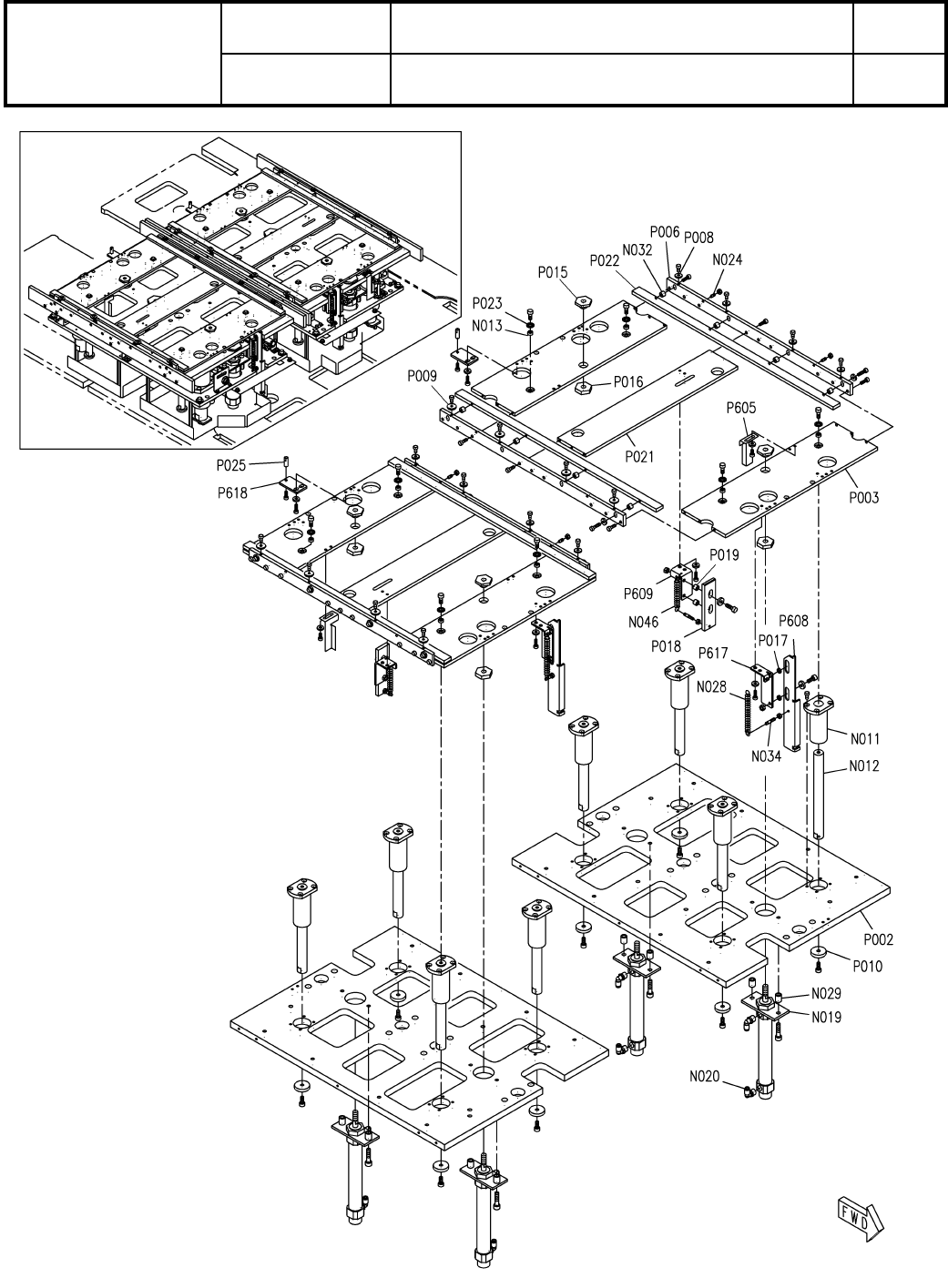

3-A
基板ホルダシングル対応:NPM-W2
Board Holder For Single:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610164023AA
セクションNo.
PARTS LAYOUT
Section No.
--
O15
( FN610164023AA-16-1 )
LAYOUT
Ref No. Remarks R
1
Q'ty
3-A
基板ホルダシングル対応:NPM-W2
Board Holder For Single:NPM-W2
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610164023AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
2
P002 N210199300AA
PLATE
4
P003 N210198135AC
GUIDE
4
P006 N210199302AB
WASHER
8
P008 N210199303AA
WASHER
8
P009 N210199304AA
WASHER
8
P010 N210161459AA
CYL-NUT
4
P015 N210146947AA
CYL-NUT
4
P016 N210146345AA
WASHER
4
P017 N210117337AA
STOPPER
2
P018 N210198137AB
WASHER
4
P019 N210161425AA
PLATE
2
P021 N210198138AA
PLATE
4
P022 N210199305AA
WASHER
8
P023 N210160054AA
PIN
2
P025 N210198139AA
DOG
2
P605 N210146956AB
DOG
2
P608 N210199306AB
BRACKET
2
P609 N210199307AA
BRACKET
2
P617 N210199308AB
PLATE
2
P618 N210198141AB
LINEAR-BUSH
8
N011 MTNB000080AA LMH16LUU
SHAFT
8
N012 MTNK007530AA SF16g6-167LE(13140127R000)
SPACER
8
N013 N510035767AA CF-504E
CYLINDER
4
N019 N510068619AA CM2F20-100Z
JOINT
8
N020 N510066789AA KQ2L04-01AS
PLUNGER
4
N024 N986MPS4 MPS-4
SPRING
2
N028 KXF0CTJAA00 6659
SPACER
8
N029 N510057881AA CF-612E
SPACER
16
N032 N510050260AA CF-406.5ZE
POST
4
N034 N510060300AA SPOS-M4X20-B
SPRING
2
N046 N986E579
O16
--
( FN610164023AA-16-1 )

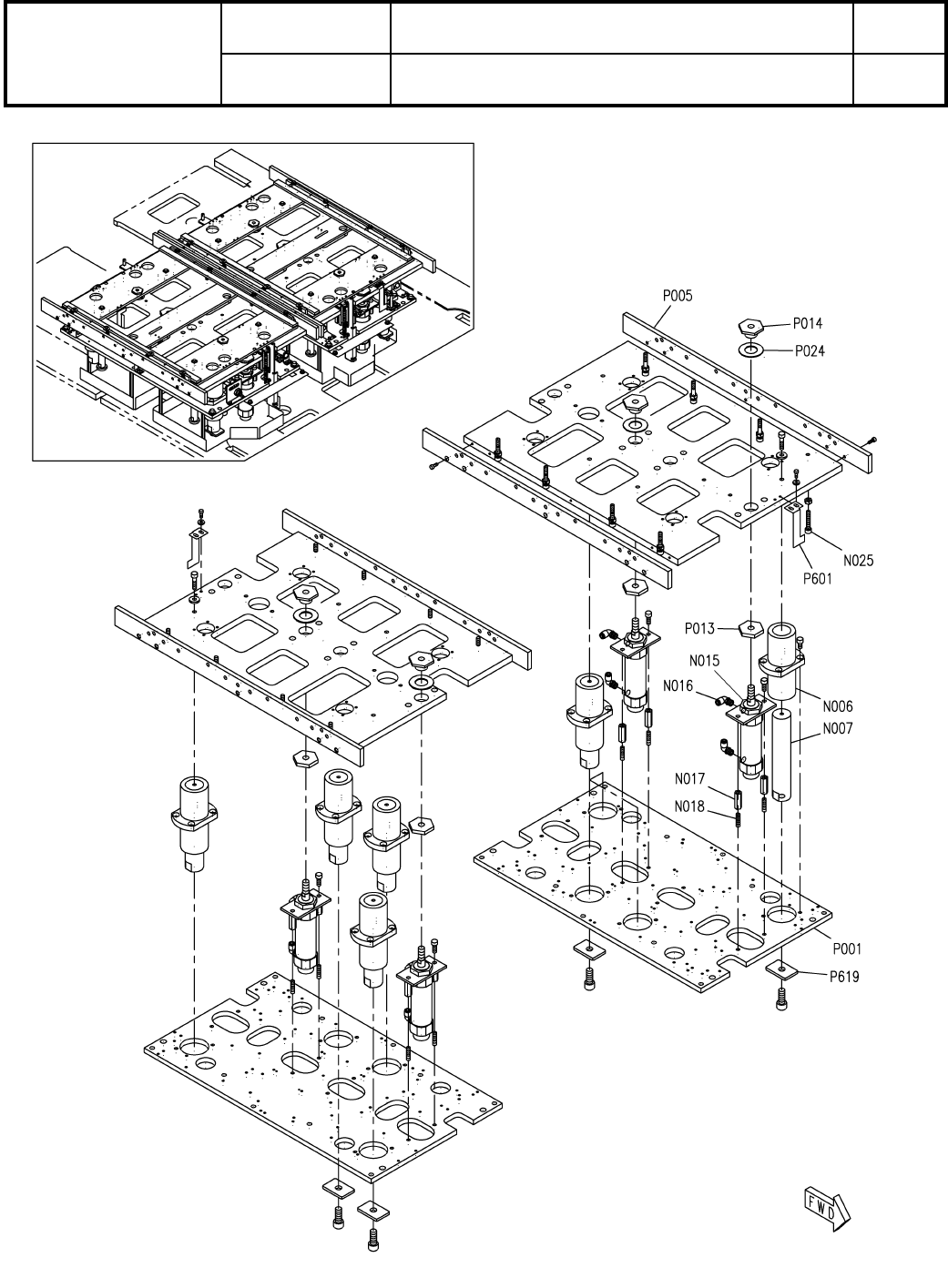

3-B
基板ホルダシングル対応:NPM-W2
Board Holder For Single:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610164023AA
セクションNo.
PARTS LAYOUT
Section No.
--
O17
( FN610164023AA-16-2 )
LAYOUT
