Ref No. Remark s R 1 Q'ty 7-A 延長コンベ ア(シング ル):NPM -W2 Ex tension Convey or(Single):NPM -W 2 ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA001466A A Part Nam e 備 考 セクションN o. PARTS LIST Secti…
7-A
延長コンベア(シングル):NPM-W2
Extension Conveyor(Single):NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA001466AA
セクションNo.

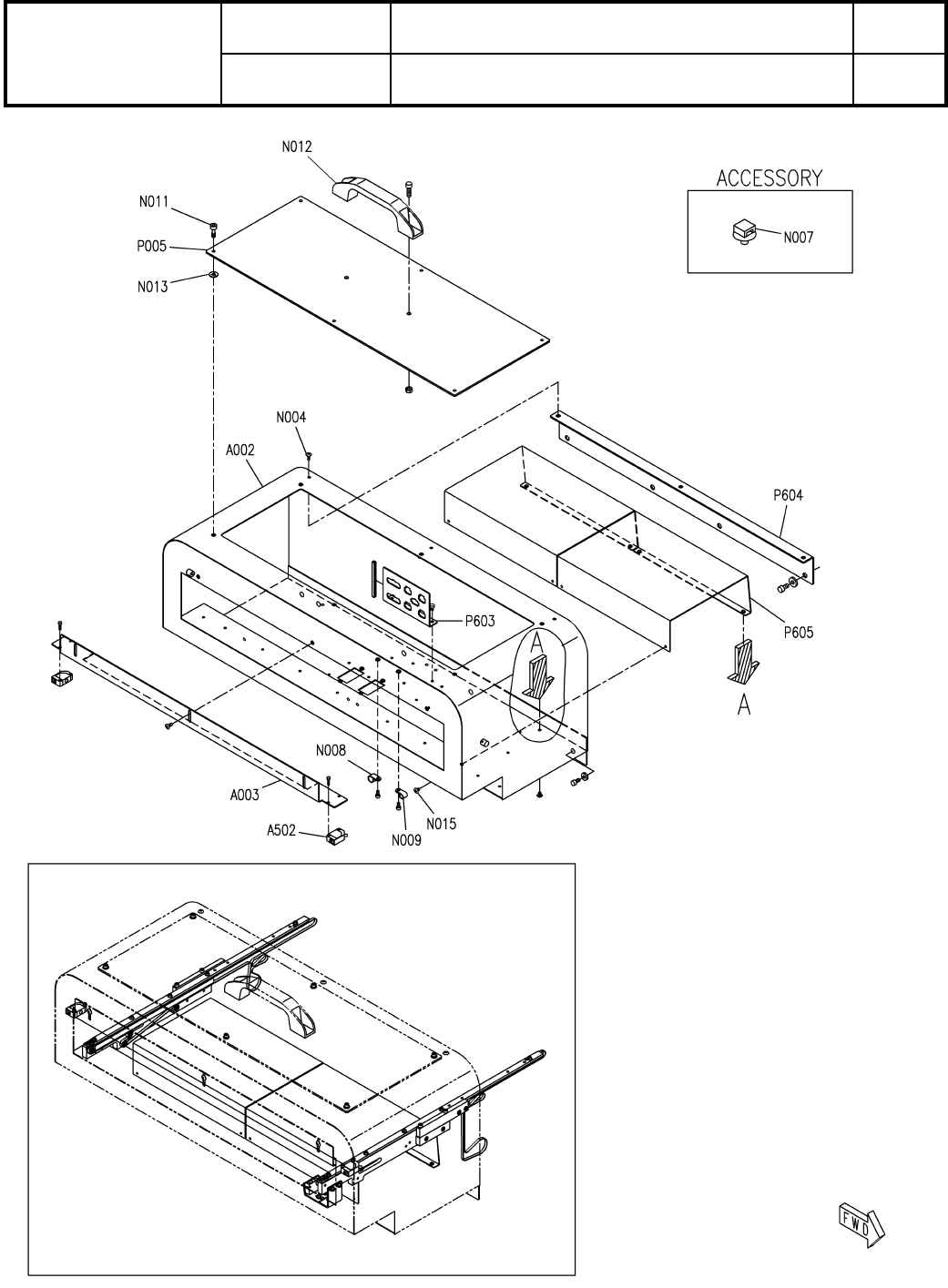

PARTS LAYOUT
Section No.
-
-
O27
( FMTKA001466AA-08-1 )
LAYOUT
Ref No. Remarks R
1
Q'ty
7-A
延長コンベア(シングル):NPM-W2
Extension Conveyor(Single):NPM-W2
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA001466AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
FRAME
1
P001 MTPA002247AA
FRAME
1
P002 MTPA002248AA
GUIDE
2
P003 MTPA002249AA
PLATE
1
P004 MTPA002250AA
PLATE
2
P006 MTPA002251AB
PLATE
1
P007 MTPA002796AA
BRACKET
1
P601 N210162350AA
BRACKET
1
P602 N210143083AA
PULLEY
8
A004 N610127907AA
SENSOR(E3S-LS3N:900mm)
1
A501 N610102197AA
NUT
2
N002 MTNK007605AA 100405
BELT
1
N003 MTNK002592AA
A
TA-4UEB M/D2 4.5WX0.65TX1602L
BELT
1
N014 MTNK002597AA
A
TA-4UEB M/D2 4.5WX0.65TX1394L
O28
-
-
( FMTKA001466AA-08-1 )
7-B
延長コンベア(シングル):NPM-W2
Extension Conveyor(Single):NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA001466AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O29
( FMTKA001466AA-08-2 )
LAYOUT
