26 下受けピン自動 交換用ストッパー (シングル コンベア用) :NP M-W Stopper Unit(Support Pin Autom atic Cha nge:Single C onveyor パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610149812A A セクシ ョンNo. PARTS LAYO UT Section No. - - O93 ( KN610149812 AA-03 ) …

100%1 / 976
Ref No. Remarks R
1
Q'ty
25
基板下受けブロック(自動交換用)_シングルコンベア:NPM-W
Board Support Block(Automatic Change)_Single Conveyor:N
ｲﾗｽﾄNo.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610145049AB
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210170512AB
PIN
4
2 N210173578AA
PLATE
1
3 N610152322AA
PLATE
1
4 N210172930AC
BOLT
30
5 N510017610AA
Hexagon socket Flat head bolt M3X10-10.9 A2J (Trivalent)
BOLT
21
6 XVE3B4VW Hexagon socket head cap screw M3X4-A2-70
O92
-
-
( KN610145049AB-00 )

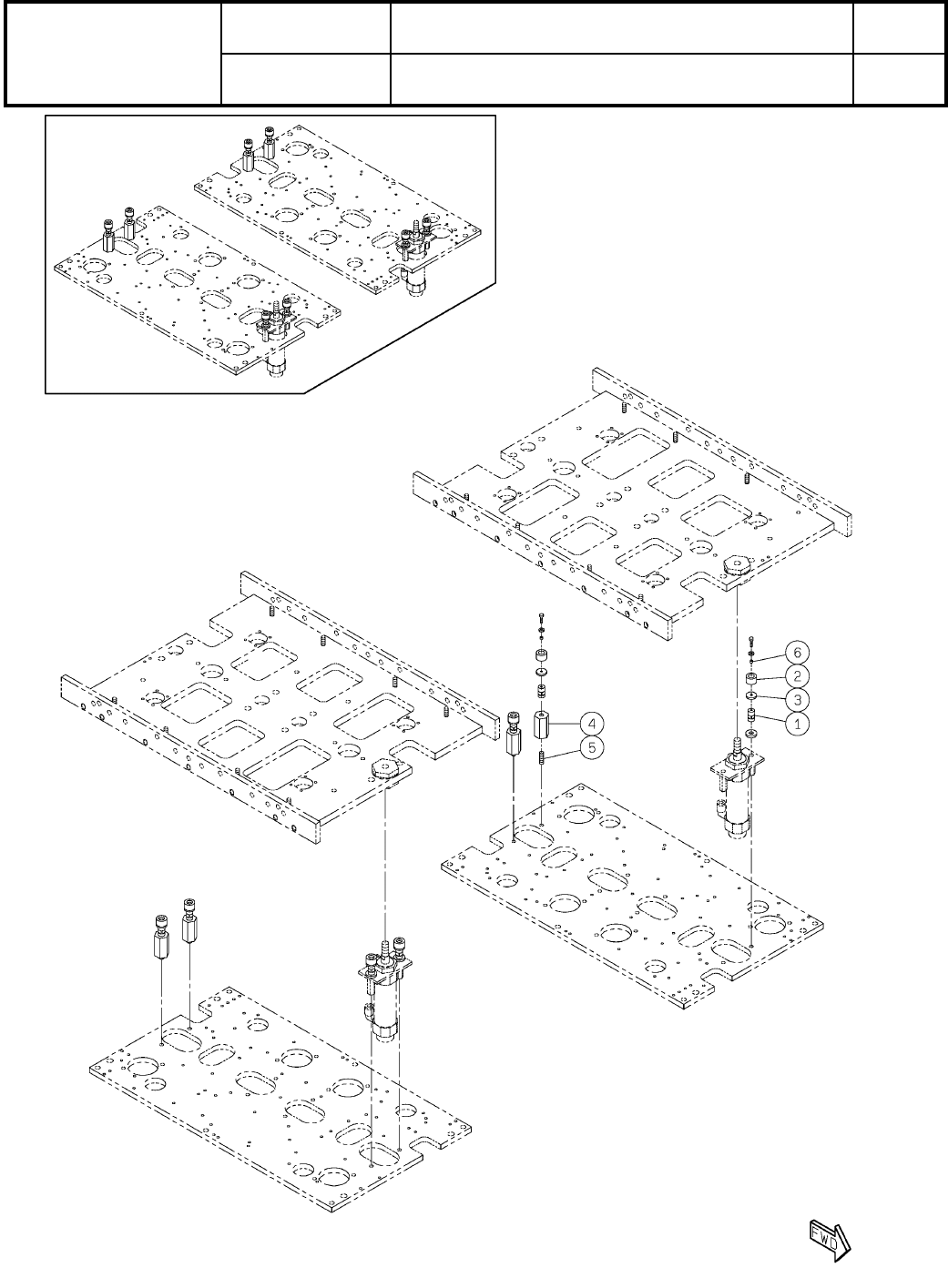

26
下受けピン自動交換用ストッパー(シングルコンベア用):NPM-W
Stopper Unit(Support Pin Automatic Change:Single Conveyor
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610149812AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O93
( KN610149812AA-03 )
LAYOUT
Ref No. Remarks R
1
Q'ty
26
下受けピン自動交換用ストッパー(シングルコンベア用):NPM-W
Stopper Unit(Support Pin Automatic Change:Single Conveyor
ｲﾗｽﾄNo.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610149812AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
SHAFT
8
1 N210172667AC
STOPPER
8
2 MTPA043307AA
WASHER
8
3 MTPB027288AA
POST
4
4 N210176220AA
SCREW
12
5 XXE6D20FT
Hexagon socket set screw Cup point M6X20-45H SOB
SPACER
8
6 MTPA003400AB
O94
-
-
( KN610149812AA-03 )
