N7202A047B - 第228页

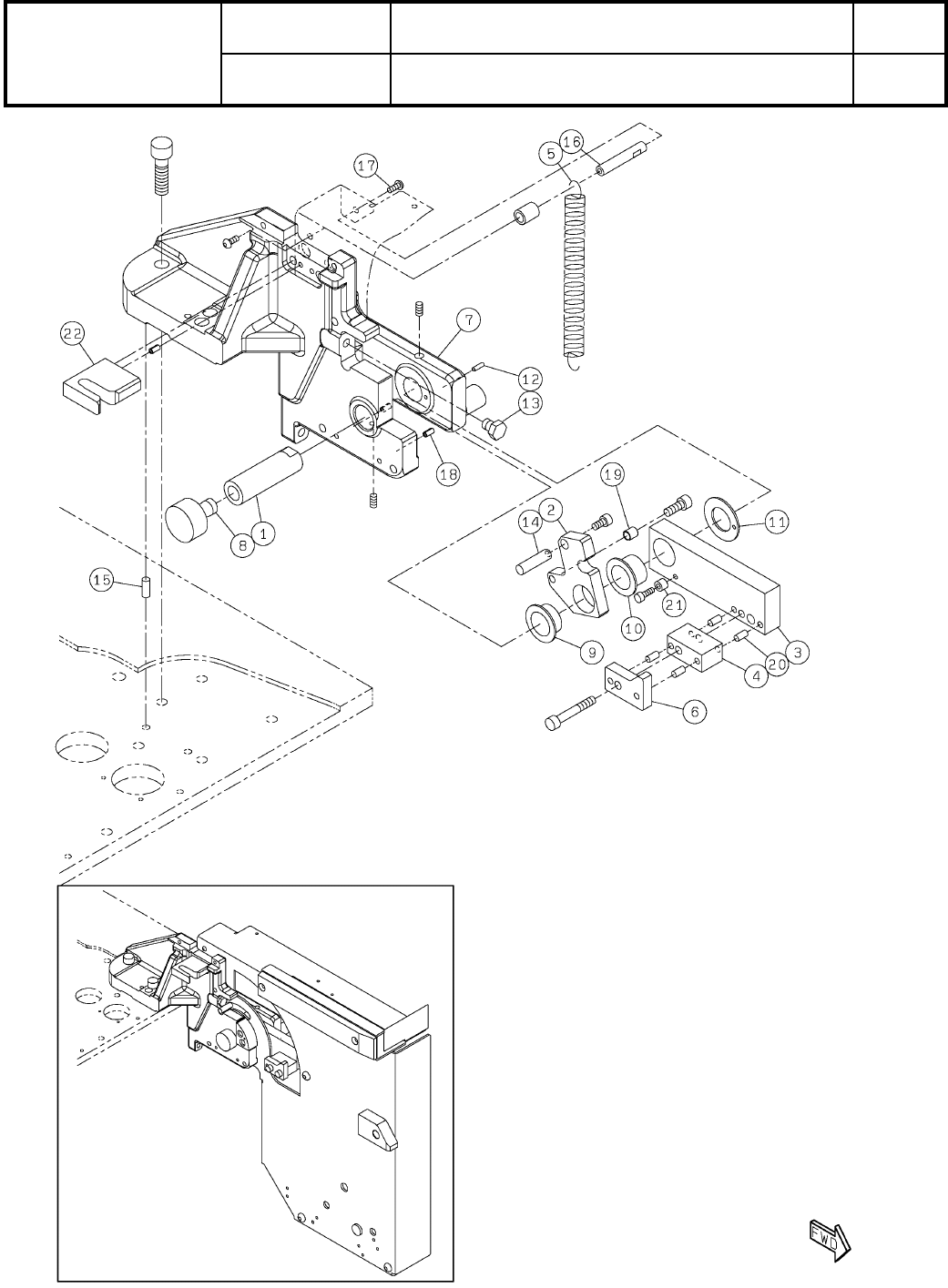

30-A 30連交換台車駆 動部(右側): NPM-W2 30 Slot Feeder Cart Drive Unit(R ight Side):NPM -W 2 パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610156868A A セクシ ョンNo. PARTS LAYO UT Section No. - - O101 ( KN610156868 AA-10-1 ) LAYOUT
Ref No. Remarks R
1
Q'ty
29
下受けピン自動交換用ストッパー(デュアルコンベア用):NPM-W
Stopper Unit(Support Pin Automatic Change:Dual Conveyor)
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610149691AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
4
1 N210170479AB
STOPPER
4
2 N210170480AB
PLATE
4
3 N210171449AA
STOPPER
4
4 N210171450AB
SPACER
16
5 N510050257AA CF-405ZE
O100
-
-
( KN610149691AA-01 )
30-A
30連交換台車駆動部(右側):NPM-W2
30 Slot Feeder Cart Drive Unit(Right Side):NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610156868AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O101
( KN610156868AA-10-1 )
LAYOUT
Ref No. Remarks R
1
Q'ty
30-A
30連交換台車駆動部(右側):NPM-W2
30 Slot Feeder Cart Drive Unit(Right Side):NPM-W2
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610156868AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
SHAFT
1
1 N210091107AA
LEVER
1
2 N210103096AE
LEVER
1
3 N210143124AB
SPACER
1
4 N210143115AA
SPRING
1
5 N210146764AB
GUIDE
1
6 N210199740AA
BRACKET
1
7 MTKP000197AB
CAM-FOLLOWER
1
8 N510036568AA CF-SFU-12B
BUSH
1
9 N510037242AA LFF-2010
BUSH
1
10 N510013369AA LFF-2015
WASHER
1
11 N510037241AA LFW-2015
PIN
1
12 N510020590AA MMS3-10
STOPPER
1
13 N510029795AA SPM-M8
DOWEL-PIN
1
14 N510038675AA MMST8-30
PIN
2
15 N510020618AA MMS6-15
POST
1
16 N210155169AB
BOLT
2
17 N510017516AA
SSS 003 Hexagon socket button head screw M4X10-10.9 A2J (Trivalent)
PIN
6
18 KXF0CXHAA00 1017003-40008
SPACER
1
19 MTNK000503AA CF-610ZE
PIN
4
20 N510020607AA MMS5-10
SPACER
1
21 N510019918AA CF-406E
GUIDE
1
22 N210201224AA
O102
-
-
( KN610156868AA-10-1 )
