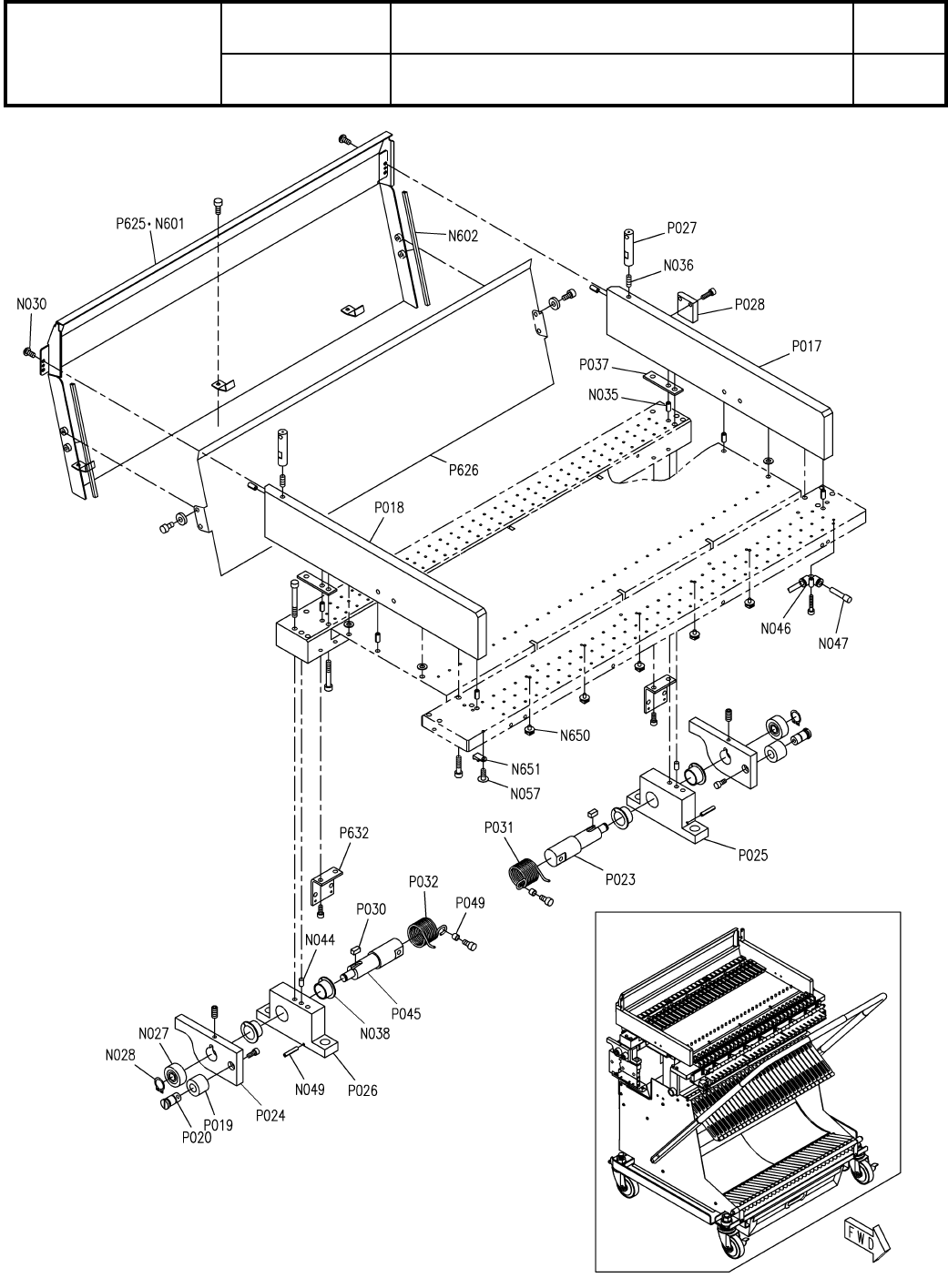

36-A
交換台車(30連):NPM-W
Feeder Cart(30-Slot):NPM-W
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610119860AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O117
( FN610119860AA-46-1 )
LAYOUT
Ref No. Remarks R
1
Q'ty
36-A
交換台車(30連):NPM-W
Feeder Cart(30-Slot):NPM-W
ｲﾗｽﾄNo.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610119860AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
COLLAR
30
P021 MTPA001544AA
SHAFT
1
P022 N210143825AB
BLOCK
2
P029 N210143830AB
GUIDE
31
P035 MTPA021725AA
BASE
1
P036 N210143836AB
GUIDE
31
P038 N210092715AB
BASE
1
P039 N210143837AF
PLATE
1
P040 N210143838AE
STOPPER
3
P041 N210143839AC
WASHER
9
P042 N210143841AB
BASE
1
P043 N210143840AC
CUSHION
1
P057 MTPZ000227AA
CUSHION
1
P058 MTPZ000228AA
SPACER
6
P060 MTPA025511AB
PLATE
1
P622 N210146566AD
COVER
1
P623 N210060009AE
GUIDE
3
P624 N210143865AB
COVER
1
P627 N210143869AD
BRACKET
9
P629 KXFB02F4A00
COVER
2
P630 N210146567AA
COVER
1
P631 MTPB014392AB
SCREW
2
N026 N510018104AA
Cross recessed Pan head machine screw for precision devicesM2X4Type
PIN
6
N029 N510020620AA MMS6-25
PIN
7
N032 KXF0CXHAA00 1017003-40008
SPACER
31
N033 KXF0CTQAA00 BRU-309S
PIN
4
N034 KXF0CXJAA00 1017003-50010
CAM-FOLLOWER
2
N037 MTNB001761AA KRV30PP-00
PIN
124
N040 KXF0CXLAA00 1017003-30010
SCREW
6
N048 N510018283AA
Cross recessed Truss head machine screw M4X8-4.8 A2S (Trivalent)
SPACER
8
N050 N510017097AA CB-405E
BUSH
2
N605 N348TE024T TE-024
BUSH
1
N606 N348TE024T TE-024
O118
-
-
( FN610119860AA-46-1 )
36-B
交換台車(30連):NPM-W
Feeder Cart(30-Slot):NPM-W
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610119860AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O119
( FN610119860AA-46-2 )
LAYOUT
