Ref No. Remark s R 1 Q'ty 55-F トレイフ ィーダ本体部 :NPM Tra y Feeder M ain Body :N PM ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 N610074920A A Part Nam e 備 考 セクションN o. PARTS LIST Section No. R 3 CO…

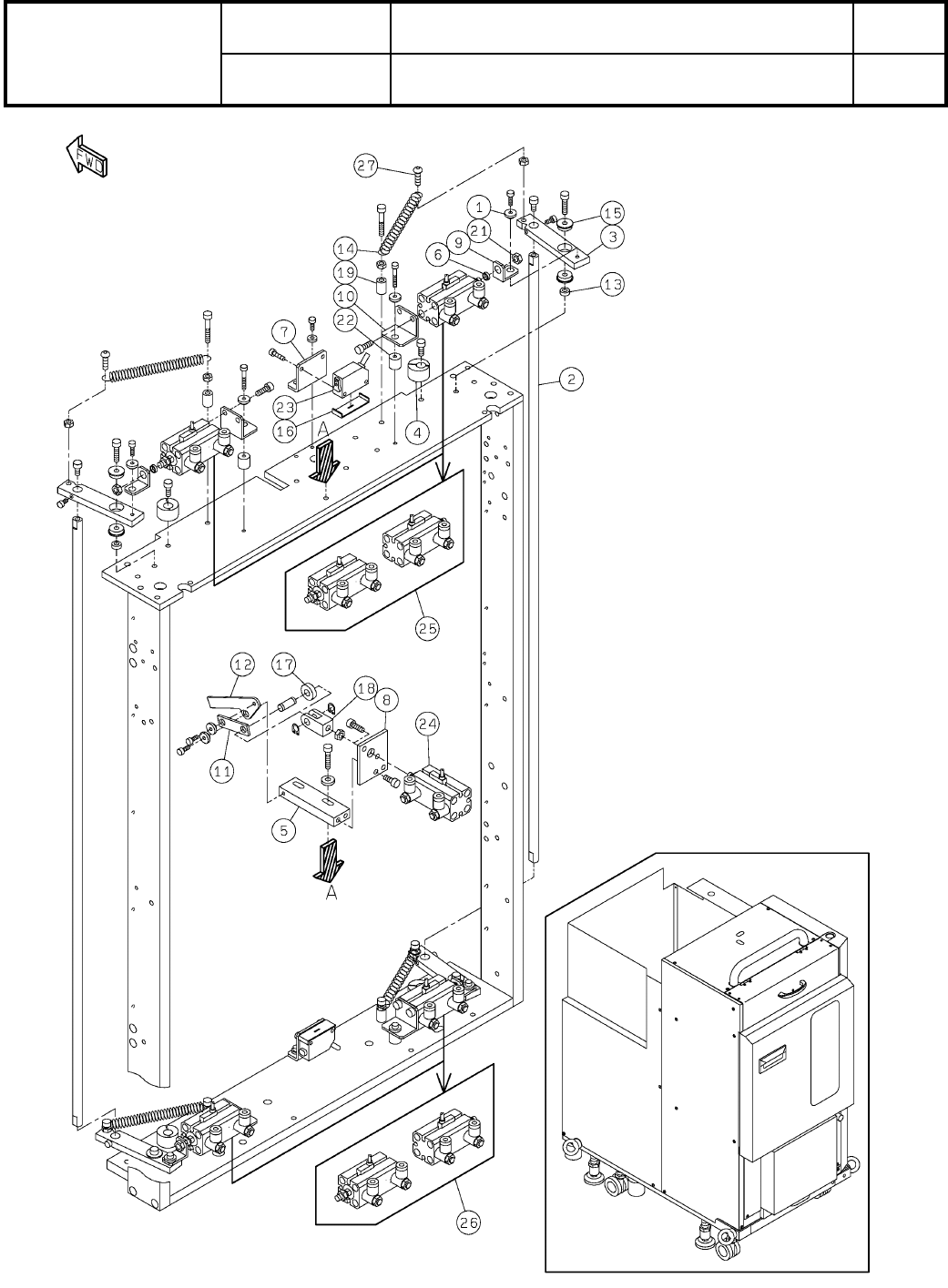

55-F
トレイフィーダ本体部:NPM
Tray Feeder Main Body :NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610074920AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O181
( KN610074920AA-56-6 )
LAYOUT
Ref No. Remarks R
1
Q'ty
55-F
トレイフィーダ本体部:NPM
Tray Feeder Main Body :NPM
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610074920AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COLLAR
10
1 KXFB014DA00
SHAFT
2
2 N210041096AB
PLATE
4
3 N210175499AA
STOPPER
4
4 KXFB014RA00
PLATE
1
5 KXFB07F0A00
COLLAR
4
6 KXFB015BA00
BRACKET
2
7 MTPB038473AB
PLATE
1
8 KXFB07F3A00
BRACKET
4
9 MTPB021194AA
BRACKET
4
10 MTPB021527AA
LINK
1
11 KXFB07F5A00
LINK
1
12 KXFB07F6A00
SPACER
4
13 N510017095AA CB-403E
SPRING
4
14 MTPA046414AA 6657
BEARING
0
15 KXF0A1CAA00 F604ZZ
BEARING
8
MTNB001413AA FL604ZZCNM/5K
SLIT
2
16 N510064040AA OS-CX-1X6
WASHER
1
17 N210160217AA
JOINT
1
18 N510051100AA Y-P016A
SPACER
4
19 N510030566AA CB-412E
NUT
9
21 N510017865AA Hexagon nut M5 Type-3
COLLAR
4
22 N210160097AA
SENSOR
1
23 MTKP019537AA CX-412
CYLINDER
1
24 N610076227AC
CYLINDER
1
25 N610076228AC
CYLINDER
1
26 N610082929AC
BOLT
2
27 N510017518AA
SSS 0003 Hexagon socket button head screw M4X14-10.9 A2J (Trivalent)
O182
-
-
( KN610074920AA-56-6 )
56-A
トレイフィーダリフト部:NPM
Tray Feeder Lift Section:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610069932AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O183
( FN610069932AA-26-1 )
