Ref No. Remark s R 1 Q'ty 67 フィー ダーテーブ ルカバー( トレイ対応) Rear側 :NPM- W2 Feeder Tabl e Cover(T ray Feeder) Rear:NPM -W 2 ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA001597A A Part Nam e 備 考 セク…
67

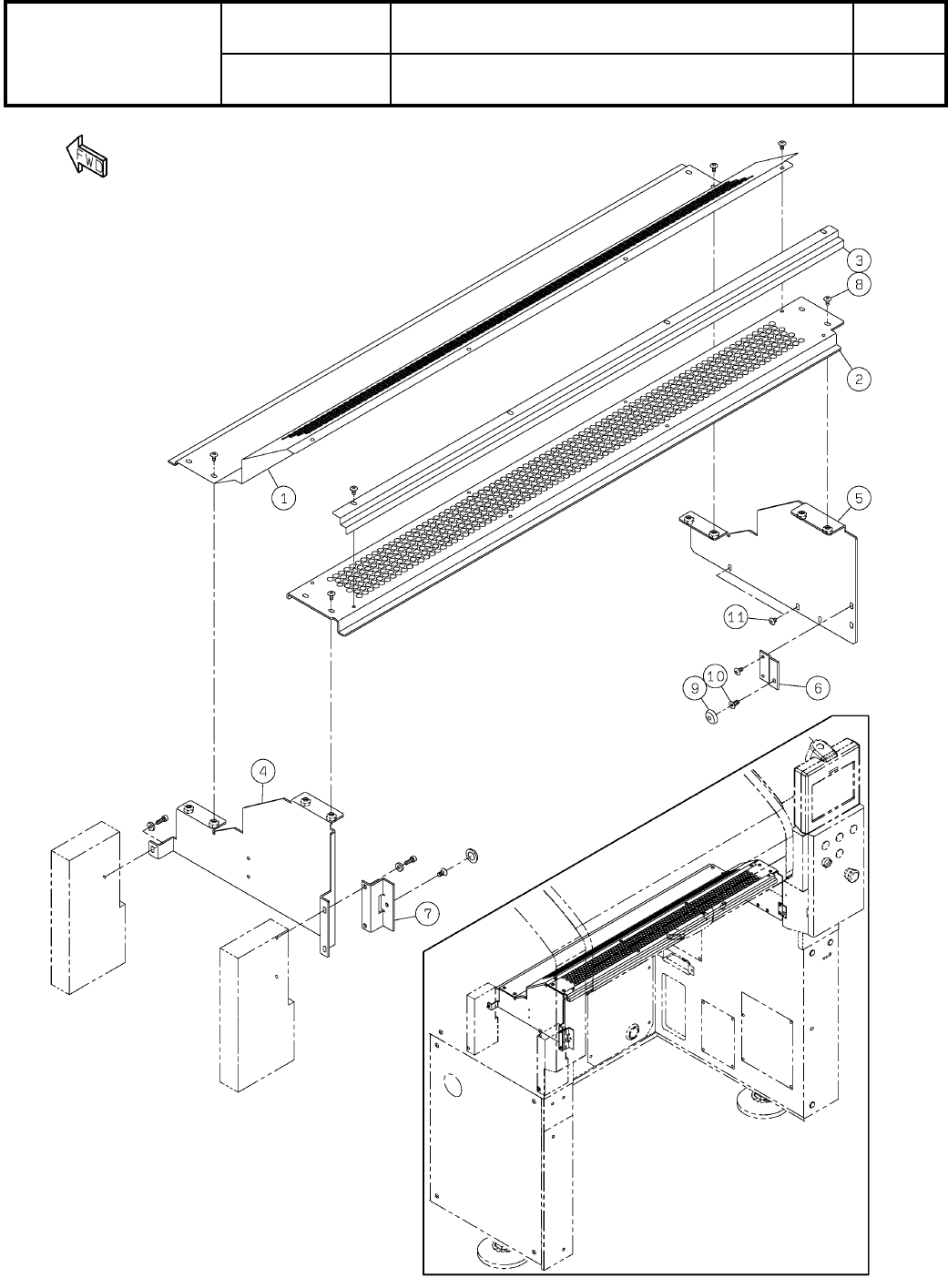

フィーダーテーブルカバー(トレイ対応)Rear側:NPM-W2
Feeder Table Cover(Tray Feeder)Rear:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA001597AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O213
( KMTKA001597AA-02 )
LAYOUT
Ref No. Remarks R
1
Q'ty
67
フィーダーテーブルカバー(トレイ対応)Rear側:NPM-W2
Feeder Table Cover(Tray Feeder)Rear:NPM-W2
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA001597AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COVER
1
1 N210152853AB
COVER
1
2 N210152854AB
COVER
1
3 N210147122AC
COVER
1
4 N210147123AE
COVER
1
5 N210147124AE
BRACKET
1
6 N210179795AA
BRACKET
1
7 N210179793AA
SCREW
18
8 N510018283AA
Cross recessed Truss head machine screw M4X8-4.8 A2S (Trivalent)
CAP
2
9 N510024547AA CP-328-B-5-G hole process
BOLT
2
10 N510017629AA
Hexagon socket Flat head bolt M5X10-10.9 A2J (Trivalent)
SCREW
2
11 N510018280AA
Cross recessed Truss head machine screw M4X6-4.8 A2S (Trivalent)
O214
-
-
( KMTKA001597AA-02 )
68

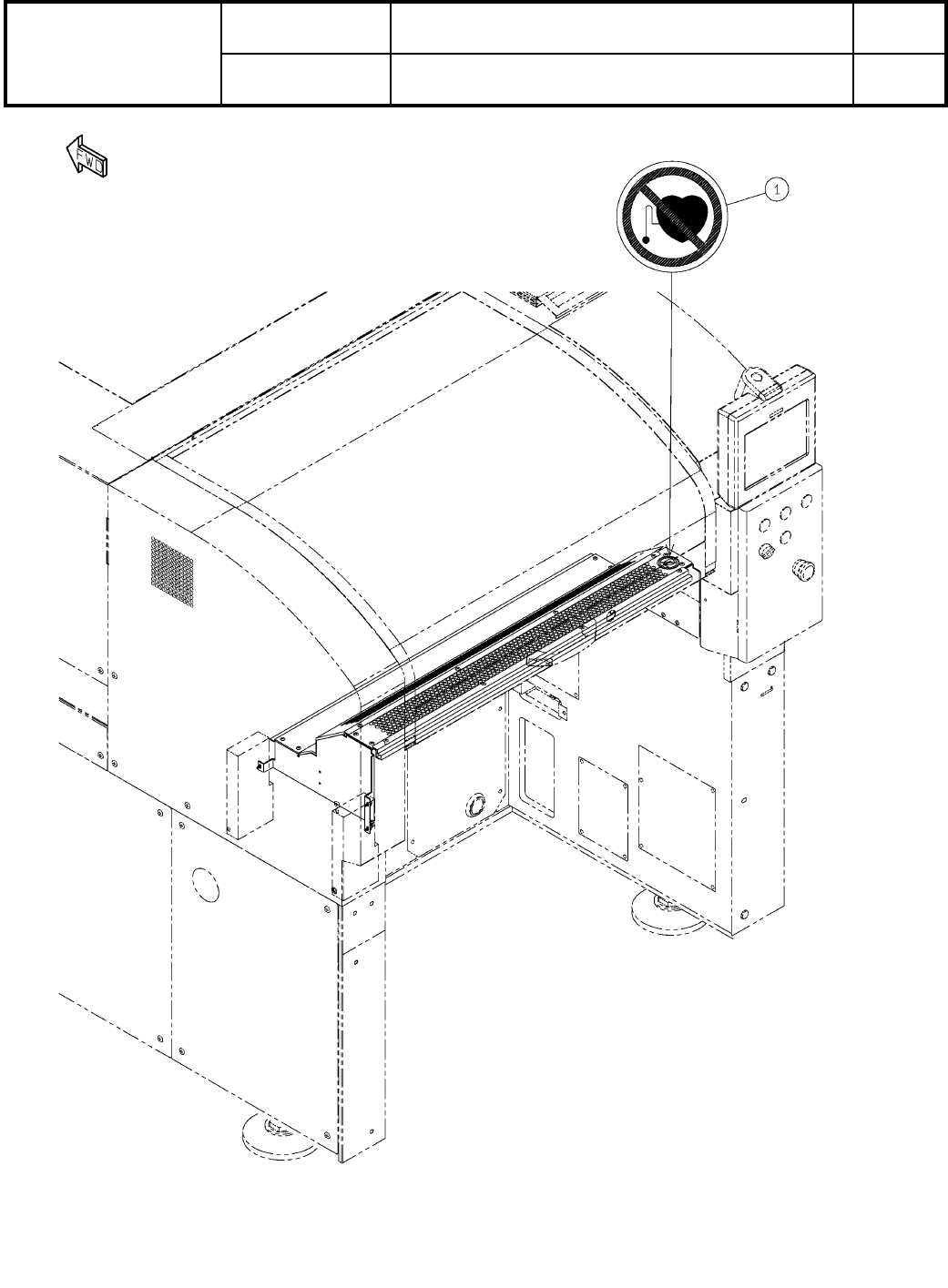

銘板・警告ラベル(フィーダテーブルカバー)Rear側:NPM-W2
Label(Feeder Table Cover)Rear:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA001705AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O215
( KMTKA001705AA-01 )
LAYOUT
