Ref No. Remark s R 1 Q'ty 73-B ツイントレイ フィー ダ引出部:N PM-W Tw in Tray Feeder Draw ing-out Section:N PM-W ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 N610121188A A Part Nam e 備 考 セクションN o. PARTS L…
73-B
ツイントレイフィーダ引出部:NPM-W
Twin Tray Feeder Drawing-out Section:NPM-W
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610121188AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O241
( FN610121188AA-17-2 )
LAYOUT
Ref No. Remarks R
1
Q'ty
73-B
ツイントレイフィーダ引出部:NPM-W
Twin Tray Feeder Drawing-out Section:NPM-W
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610121188AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BLOCK
1
P007 N210147164AB
BLOCK
1
P008 N210086822AB
BLOCK
1
P010 MTPA055992AA
BRACKET
1
P012 N210147165AA
PLATE
1
P013 KXFB0188A00
COLLAR
2
P024 N210159886AA
DOG
1
P608 N210094152AA
CAM-PLATE
2
P616 N210040003AC
PIN
12
N002 KXF0CXSAA00 1017003-30008
SPACER
2
N012 N510020332AA CB-520E
LINEAR-WAY
2
N013 MTNB001355AA SRS12NUU+415LM(H0326284G000)
O242
-
-
( FN610121188AA-17-2 )

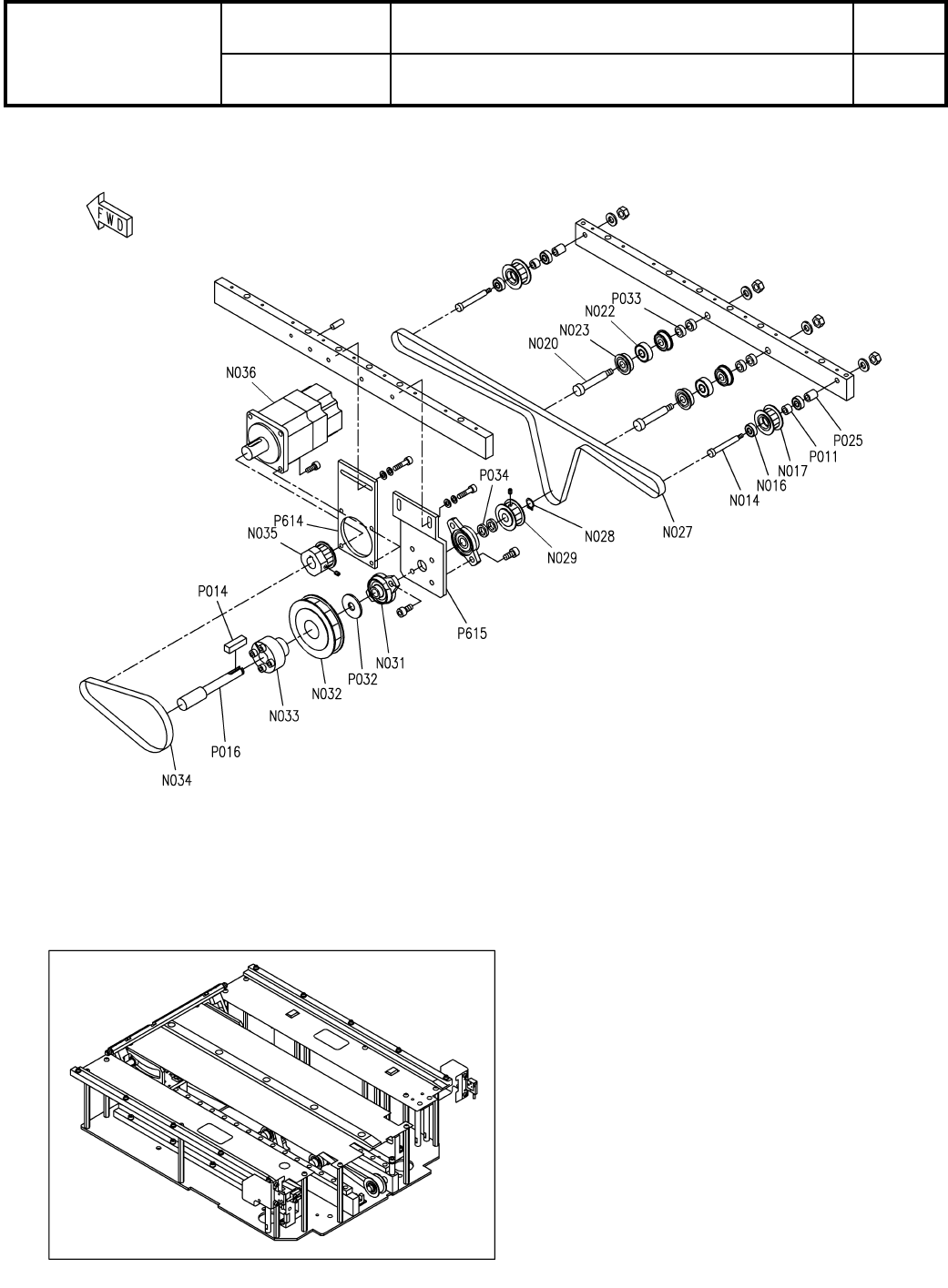

73-C
ツイントレイフィーダ引出部:NPM-W
Twin Tray Feeder Drawing-out Section:NPM-W
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610121188AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O243
( FN610121188AA-17-3 )
LAYOUT
