N7202A047B - 第409页
Ref No. Remark s R 1 Q'ty 88 検査BOX制 御:NPM Inspection BO X (H):NP M ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 N610090438A B Part Nam e 備 考 セクションN o. PARTS LIST Section No. R 3 FA-C OMPUTER …
88
検査BOX制御:NPM
Inspection BOX (H):NPM

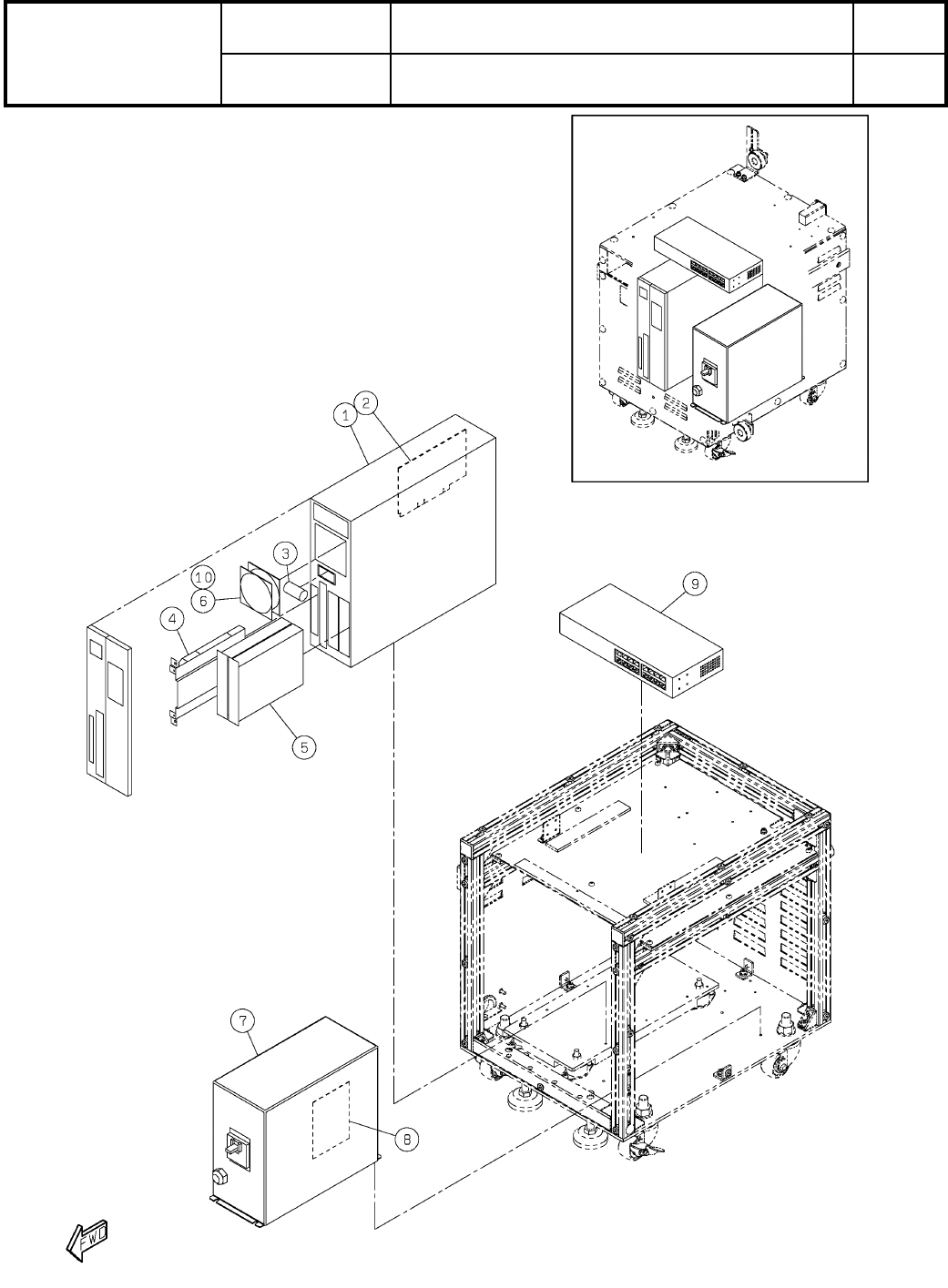

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610090438AB
セクションNo.
PARTS LAYOUT
Section No.
-
-
O281
( KN610090438AB-04 )
LAYOUT
Ref No. Remarks R
1
Q'ty
88
検査BOX制御:NPM
Inspection BOX (H):NPM
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610090438AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
FA-COMPUTER
1
1 MTNC000538AA
S
FC-E27B-GB2CP6
Camera I/F Board(PCI)
1
2 N610081331AB
S
PPR0AE-AA
BATTERY
1
3 MTNC001131AA
BATTERY
1
4 MTNC000635AA FC-0E0BP-001
HDD
1
5 MTNC000563AA FC-0E0HD-001
FAN
1
6 MTND000116AA FC-0E0FF-001
POWER IF BOX:NPM
1
7 N610090134AC
S
Inspection BOX: Head communication rel
ay board
1
8 N610102517AA
S
Inspection BOX: Head communication relay board
HUB
1
9 MTNC000853AA
S
DGS-1016L
AIR-FILTER
1
10 MTNP001948AA FC-0E0FR-001
O282
-
-
( KN610090438AB-04 )
89

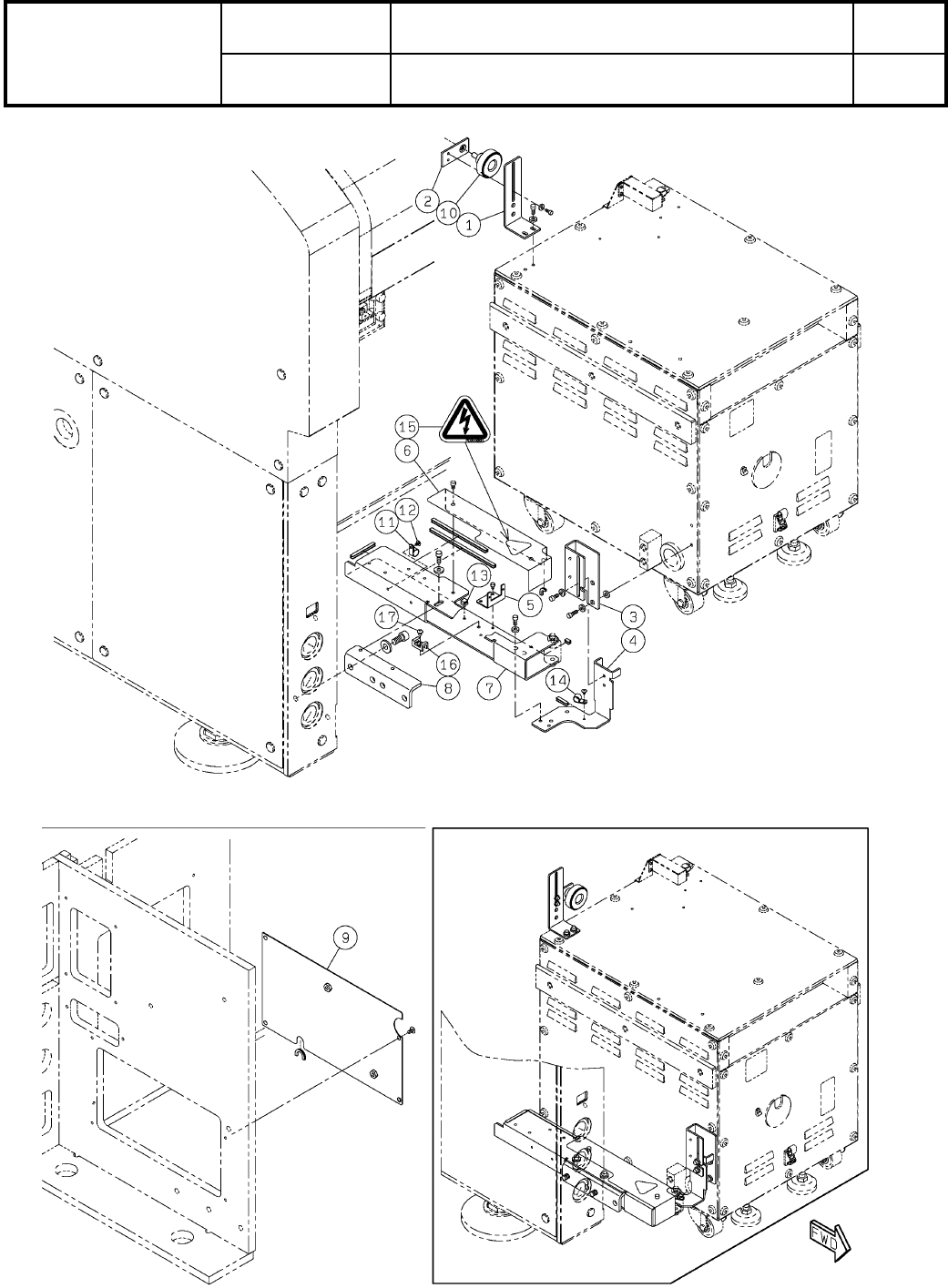

検査BOX連結部:NPM-W2
Inspection BOX connection part:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA010837AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O283
( KMTKA010837AA-00 )
LAYOUT
