114-A 12ノズルヘッ ド:NPM 12 NOZZLE HEAD:NPM パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610157741A A セクシ ョンNo. PARTS LAYO UT Section No. - - O355 ( FN610157741 AA-16-1 ) LAYOUT
Ref No. Remarks R
1
Q'ty
113
ドロワコネクタ部:NPM-W
Drawer connector:NPM-W
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610130153AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
SPRING
4
P001 MTPA037280AA
PLATE
1
P601 N210139652AC
PLATE
1
P602 N210105679AC
PLATE
2
P603 N210105682AA Parts for IPO
SPACER
2
N001 N510030912AA CB-314E
COUPLER
1
N002 N510056985AA MA-MS-SCS4-06(CS35876-0)
SPACER
4
N003 N510017038AA 3382330-90160
BOLT
4
N004 N510032414AA MMSB10-85
BOLT
0
N510060712AA TSB10-85
BOLT
2
N006 N510000312AA
Hexagon socket button head screw M3X30 Steel Black oxide finish 12.9
SPACER
2
N007 N510029521AA CF-325E
NUT
4
N009 N510057297AA M8-6H-4T A2J
TUBE
4
N611 N510049309AA AWG12/16 300V VW-1(BLACK)
O354
-
-
( FN610130153AB-01 )

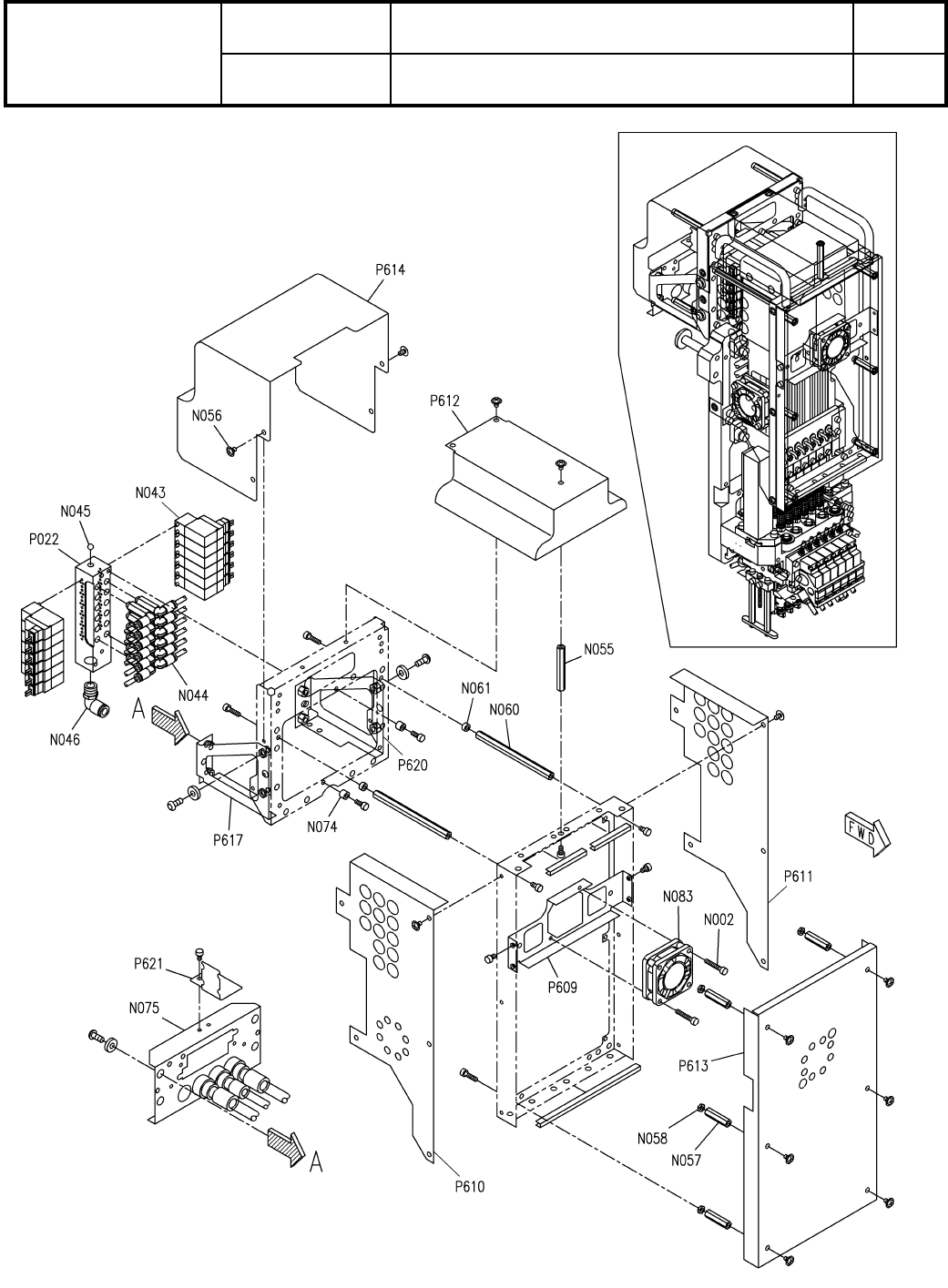

114-A
12ノズルヘッド:NPM
12 NOZZLE HEAD:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610157741AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O355
( FN610157741AA-16-1 )
LAYOUT
Ref No. Remarks R
1
Q'ty
114-A
12ノズルヘッド:NPM
12 NOZZLE HEAD:NPM
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610157741AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
MANIFOLD
1
P022 N210103910AA
BRACKET
1
P609 N210078995AB
COVER
1
P610 N210090622AD
COVER
1
P611 N210090626AD
COVER
1
P612 N210078998AE
COVER
1
P613 N210090623AC
COVER
1
P614 N210120034AC
BRACKET
1
P617 N210095812AB
BRACKET
1
P620 N210095814AB
BRACKET
1
P621 N210119178AA
BOLT
4
N002 N510018811AA
Hexagon socket head cap screw M3X18-10.9 A2J (Trivalent)
VALVE
12
N043 N510028619AA 10-VQ110U-5LO-X46
JOINT
12
N044 N510066881AA KQ2W23-M5N
STEEL-BALL
3
N045 KXF081WAA00 4.5mm
JOINT
1
N046 N510066794AA KQ2L06-01NS
SPACER
1
N055 N510021025AA ASF-340E
SCREW
23
N056 N510045431AA M3X5-4.8 A2S
SPACER
6
N057 N510028622AA
NUT
6
N058 N510017852AA
Hexagon nut Type-3 Best class M3-6H-4T A2J (Trivalent)
SPACER
2
N060 N510028621AA
SPACER
2
N061 N510015330AA CF-303E
SPACER
6
N074 N510015649AA CF-305E
COUPLER
1
N075 N510057076AA MA-MS-PC3-06X08(CS33421-5)
FAN
1
N083 N510044728AA 109P0424H738
O356
-
-
( FN610157741AA-16-1 )
