Ref No. Remark s R 1 Q'ty 116-A 8ノズルヘ ッド:NPM 8 NOZZLE HEAD:NPM ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 N610157742A A Part Nam e 備 考 セクションN o. PARTS LIST Section No. R 3 BRAC KET 1 P612 N…

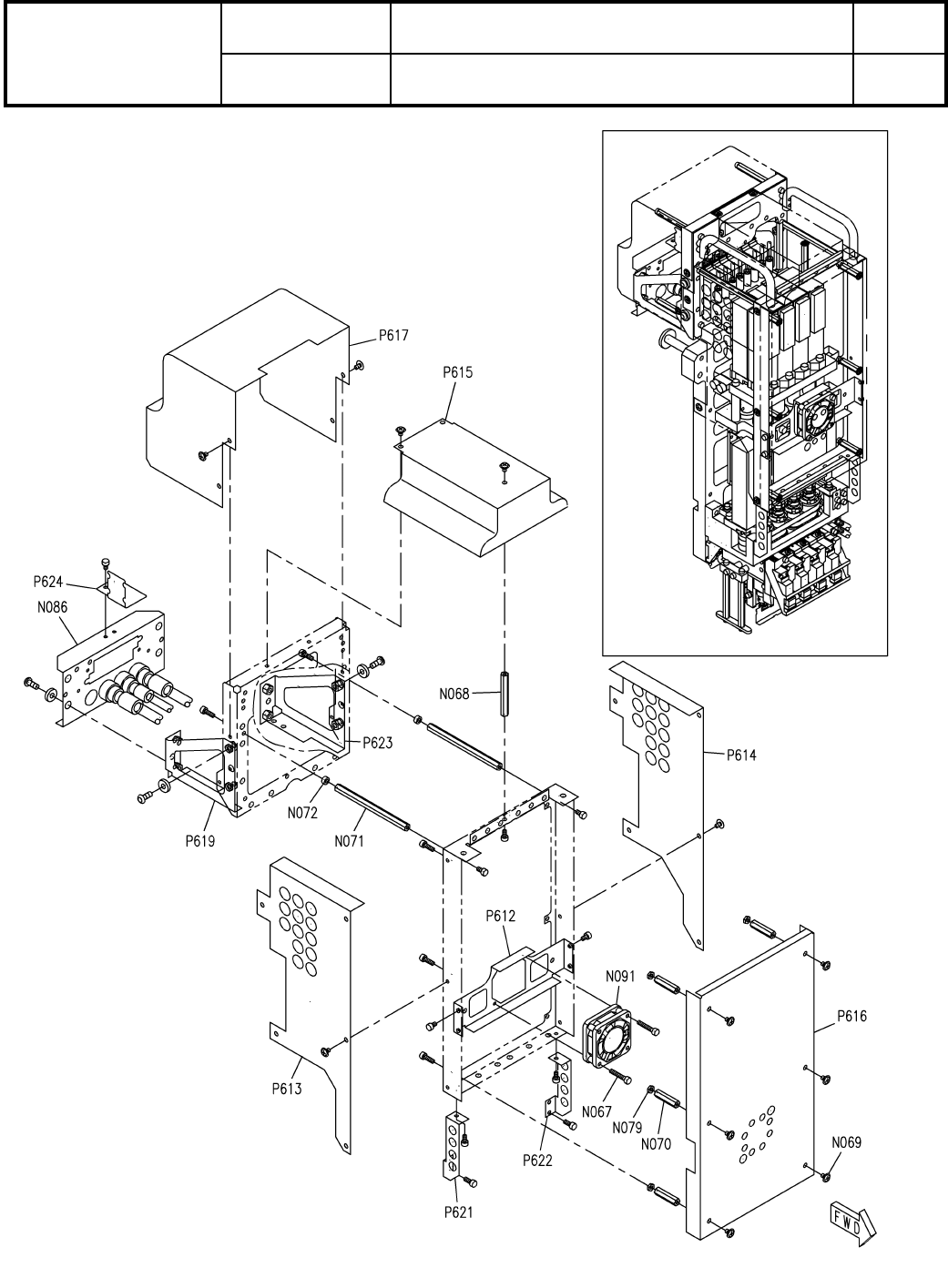

116-A
8ノズルヘッド:NPM
8 NOZZLE HEAD:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610157742AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O369
( FN610157742AA-17-1 )
LAYOUT
Ref No. Remarks R
1
Q'ty
116-A
8ノズルヘッド:NPM
8 NOZZLE HEAD:NPM
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610157742AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
1
P612 N210078995AB
COVER
1
P613 N210091434AD
COVER
1
P614 N210090626AD
COVER
1
P615 N210078998AE
COVER
1
P616 N210097954AC
COVER
1
P617 N210120034AC
BRACKET
1
P619 N210095812AB
BRACKET
1
P621 N210081922AC
BRACKET
1
P622 N210081923AC
BRACKET
1
P623 N210095814AB
BRACKET
1
P624 N210119178AA
BOLT
2
N067 N510018811AA
Hexagon socket head cap screw M3X18-10.9 A2J (Trivalent)
SPACER
1
N068 N510021025AA ASF-340E
SCREW
23
N069 N510045431AA M3X5-4.8 A2S
SPACER
6
N070 N510028622AA
SPACER
2
N071 N510028621AA
SPACER
2
N072 N510015330AA CF-303E
NUT
6
N079 N510017852AA
Hexagon nut Type-3 Best class M3-6H-4T A2J (Trivalent)
COUPLER
1
N086 N510057076AA MA-MS-PC3-06X08(CS33421-5)
FAN
1
N091 N510044728AA 109P0424H738
O370
-
-
( FN610157742AA-17-1 )
116-B
8ノズルヘッド:NPM
8 NOZZLE HEAD:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610157742AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O371
( FN610157742AA-17-2 )
LAYOUT
