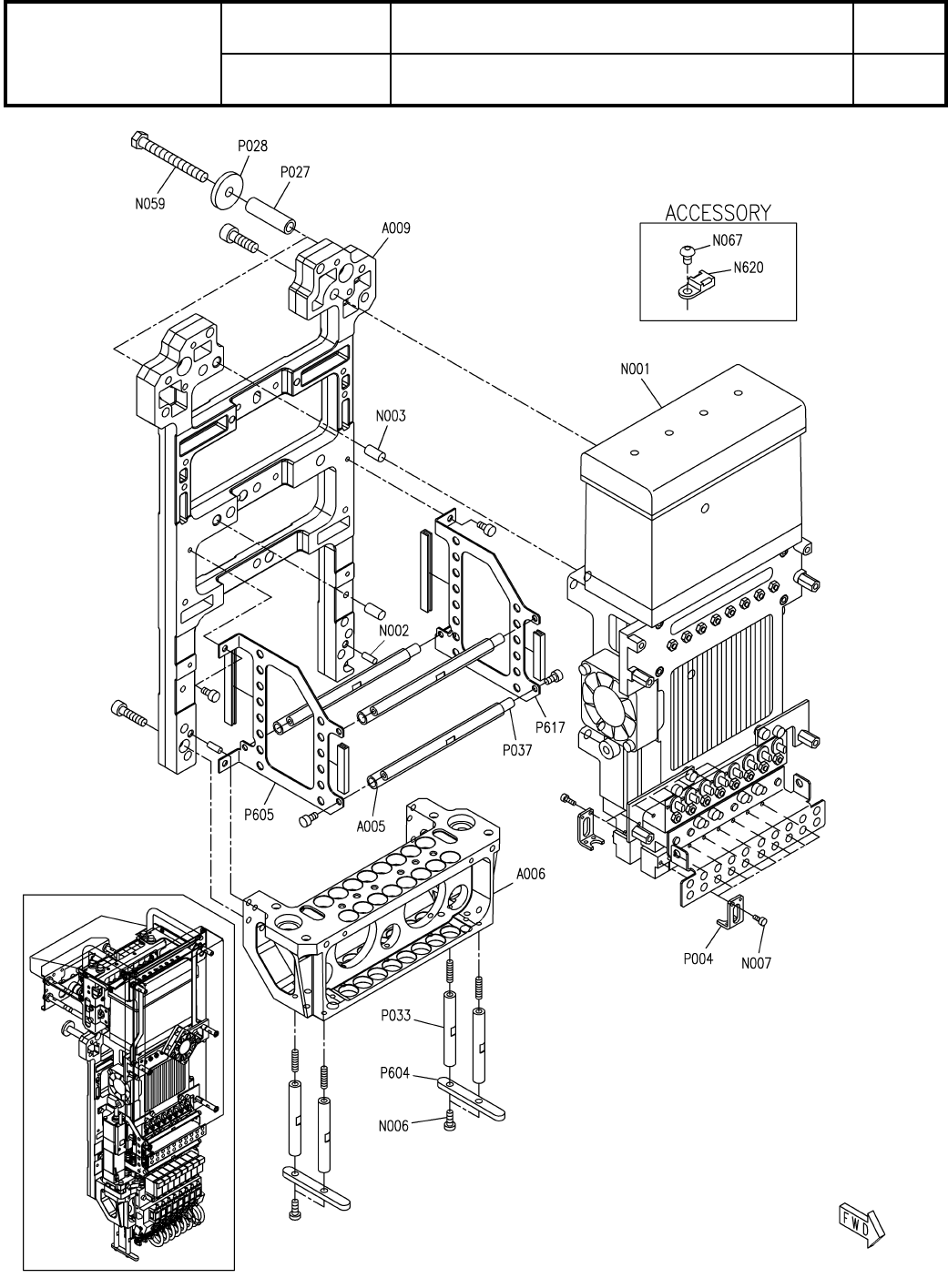

130-A
軽量16ノズルヘッド:NPM
Light weight 16 Nozzle Head:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610159207AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O423
( FN610159207AA-18-1 )
LAYOUT
Ref No. Remarks R
1
Q'ty
130-A
軽量16ノズルヘッド:NPM
Light weight 16 Nozzle Head:NPM
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610159207AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
16
P004 N210151017AB
SPACER
2
P027 N210118727AA
WASHER
2
P028 N210118728AA
POST
4
P033 N210118733AB
POST
3
P037 N210188974AA
GUARD
2
P604 N210118736AA
BRACKET
1
P605 N210188971AB
BRACKET
1
P617 N210188970AB
TUBE(92mm CUT)
3
A005 N610161011AA
BRACKET
1
A006 N610161540AC
PLATE
1
A009 MTKA000179AA
MOTOR
1
N001 N510055635AC
S
RMTA-A002A16-MA13
PIN
2
N002 N510020589AA MMS3-8
PIN
2
N003 N510020607AA MMS5-10
BOLT
4
N006 N510067764AA Low Head Cap Screw M3X6-8.8 A2J(Trivalent)
BOLT
16
N007 XVE2B5FTC Hexagon socket head cap screw M2X5-12.9 SOB
BOLT
2
N059 N510017750AA
Hexagon head bolt Best class M5X45-6g 4T A2J (Trivalent)
BOLT
14
N067 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
CLIP
14
N620 KXF0BLPAA00 TA1S8-M
O424
-
-
( FN610159207AA-18-1 )
