130-B 軽量16ノ ズルヘッド:N PM Light w eight 16 Noz zle Head:N PM パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610159207A A セクシ ョンNo. PARTS LAYO UT Section No. - - O425 ( FN610159207 AA-18-2 ) LAYOUT

100%1 / 976
Ref No. Remarks R
1
Q'ty
130-A
軽量16ノズルヘッド:NPM
Light weight 16 Nozzle Head:NPM
ｲﾗｽﾄNo.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610159207AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
16
P004 N210151017AB
SPACER
2
P027 N210118727AA
WASHER
2
P028 N210118728AA
POST
4
P033 N210118733AB
POST
3
P037 N210188974AA
GUARD
2
P604 N210118736AA
BRACKET
1
P605 N210188971AB
BRACKET
1
P617 N210188970AB
TUBE(92mm CUT)
3
A005 N610161011AA
BRACKET
1
A006 N610161540AC
PLATE
1
A009 MTKA000179AA
MOTOR
1
N001 N510055635AC
S
RMTA-A002A16-MA13
PIN
2
N002 N510020589AA MMS3-8
PIN
2
N003 N510020607AA MMS5-10
BOLT
4
N006 N510067764AA Low Head Cap Screw M3X6-8.8 A2J(Trivalent)
BOLT
16
N007 XVE2B5FTC Hexagon socket head cap screw M2X5-12.9 SOB
BOLT
2
N059 N510017750AA
Hexagon head bolt Best class M5X45-6g 4T A2J (Trivalent)
BOLT
14
N067 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
CLIP
14
N620 KXF0BLPAA00 TA1S8-M
O424
-
-
( FN610159207AA-18-1 )

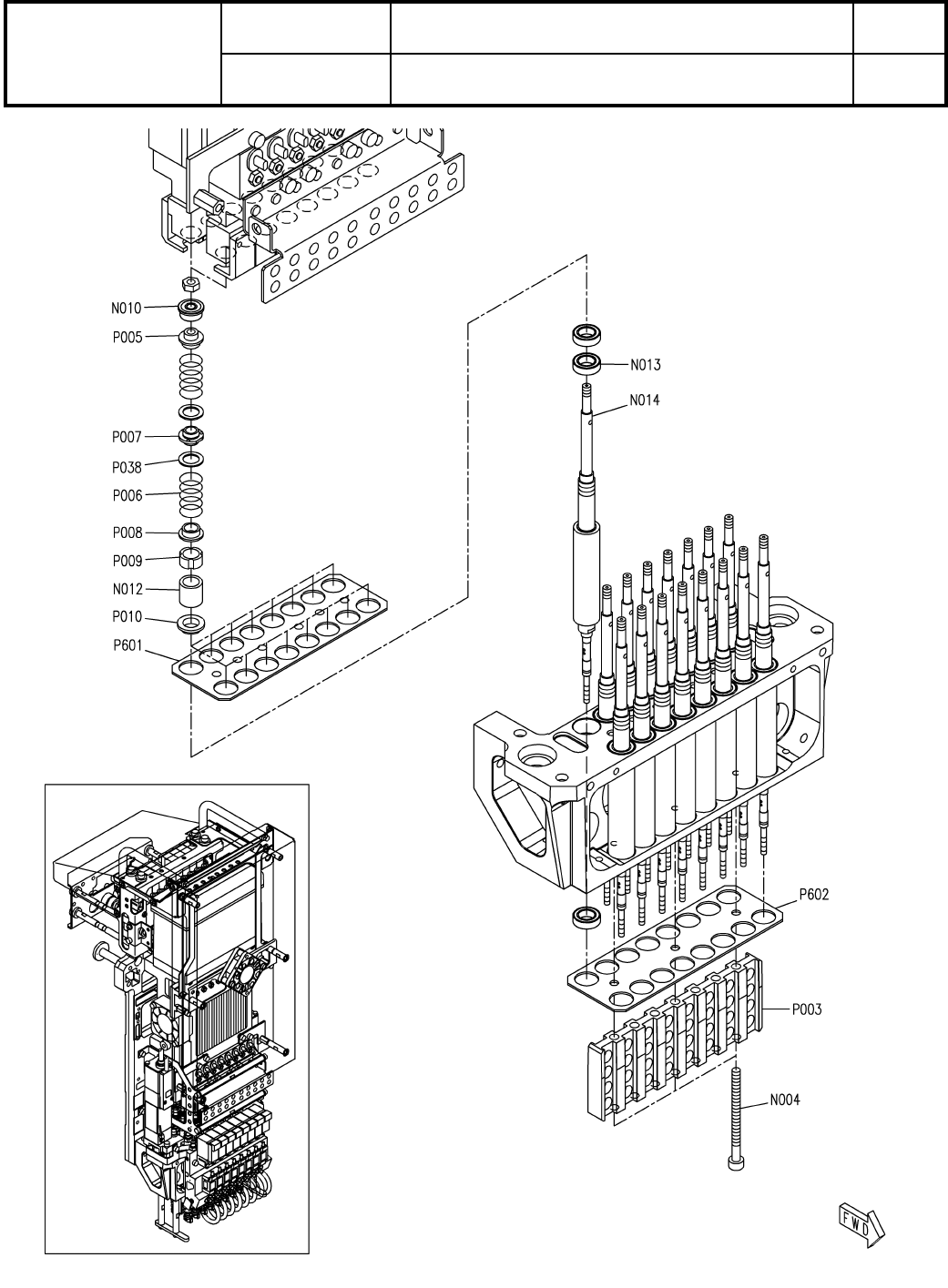

130-B
軽量16ノズルヘッド:NPM
Light weight 16 Nozzle Head:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610159207AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O425
( FN610159207AA-18-2 )
LAYOUT
Ref No. Remarks R
1
Q'ty
130-B
軽量16ノズルヘッド:NPM
Light weight 16 Nozzle Head:NPM
ｲﾗｽﾄNo.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610159207AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
P003 N210188274AA
COLLAR
16
P005 N210118719AA
SPRING
32
P006 N210118720AA
GUIDE
16
P007 N210118721AB
COLLAR
16
P008 N210119184AA
NUT
16
P009 N210009483AB
COLLAR
16
P010 N210013382AB
WASHER
32
P038 N210118304AA
PLATE
1
P601 N210119189AC
PLATE
1
P602 N210194828AB
BOLT
3
N004 N510017329AA
Hexagon socket head cap screw M3X40-10.9 A2J (Trivalent)
BEARING
16
N010 N510067502AA F693JZZMC3 NS7L
PULLEY
16
N012 N510019396AA P14-2GT-6-33(K0508-005-02)
BEARING
48
N013 N510067503AA MR106T12ZZ1MC3 NS7L
BALL-SPLINE
16
N014 N510068432AA 2LT4XQZCSS+141.4LP-(P)(13035769X000)
O426
-
-
( FN610159207AA-18-2 )
