N7202A047B - 第554页
130-C 軽量16ノ ズルヘッド:N PM Light w eight 16 Noz zle Head:N PM パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610159207A A セクシ ョンNo. PARTS LAYO UT Section No. - - O427 ( FN610159207 AA-18-3 ) LAYOUT
Ref No. Remarks R
1
Q'ty
130-B
軽量16ノズルヘッド:NPM
Light weight 16 Nozzle Head:NPM
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610159207AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
P003 N210188274AA
COLLAR
16
P005 N210118719AA
SPRING
32
P006 N210118720AA
GUIDE
16
P007 N210118721AB
COLLAR
16
P008 N210119184AA
NUT
16
P009 N210009483AB
COLLAR
16
P010 N210013382AB
WASHER
32
P038 N210118304AA
PLATE
1
P601 N210119189AC
PLATE
1
P602 N210194828AB
BOLT
3
N004 N510017329AA
Hexagon socket head cap screw M3X40-10.9 A2J (Trivalent)
BEARING
16
N010 N510067502AA F693JZZMC3 NS7L
PULLEY
16
N012 N510019396AA P14-2GT-6-33(K0508-005-02)
BEARING
48
N013 N510067503AA MR106T12ZZ1MC3 NS7L
BALL-SPLINE
16
N014 N510068432AA 2LT4XQZCSS+141.4LP-(P)(13035769X000)
O426
-
-
( FN610159207AA-18-2 )

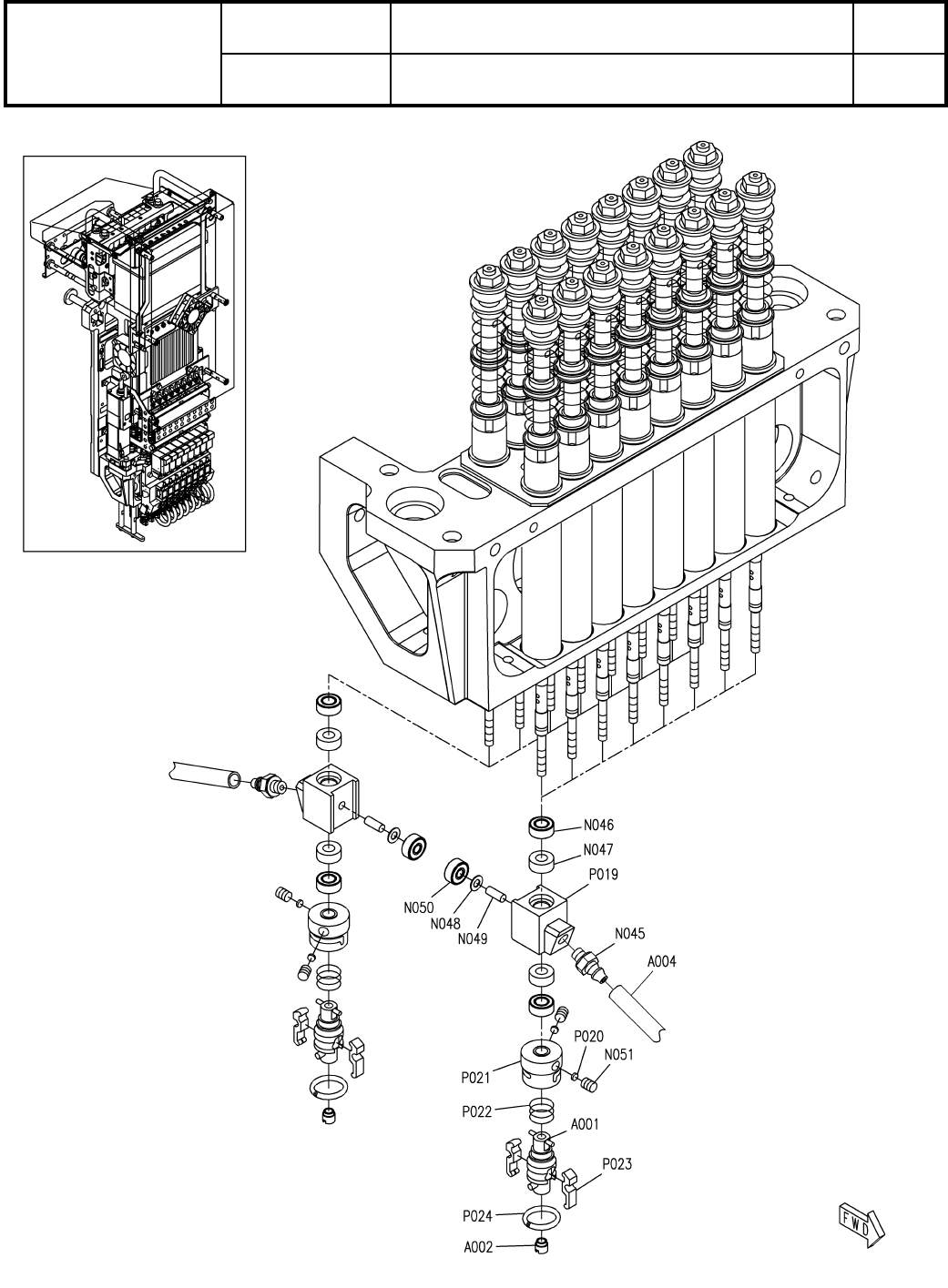

130-C
軽量16ノズルヘッド:NPM
Light weight 16 Nozzle Head:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610159207AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O427
( FN610159207AA-18-3 )
LAYOUT
Ref No. Remarks R
1
Q'ty
130-C
軽量16ノズルヘッド:NPM
Light weight 16 Nozzle Head:NPM
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610159207AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
HOUSING
16
P019 N210126570AB
PIECE
32
P020 N210110221AA
HOLDER
16
P021 N210141026AB
SPRING
16
P022 N210125002AA
A
CLAMP-ARM
32
P023 N210098763AB
A
SPRING
16
P024 N210014666AC
A
NOZZLE HOLDER
16
A001 N610113699AC
FILTER
16
A002 N610097899AC
TUBE(68mm CUT)
16
A004 N610161010AA
JOINT
16
N045 N510064400AB M-3AU-4
BEARING
32
N046 N510067506AA MR63T12ZZMC3 NS7L
PACKING
32
N047 N555MYA3 MYA-3
SHIM
16
N048 N510028628AA RF002004020
PIN
16
N049 N510049558AA N2X5-07
BEARING
16
N050 N510067507AA MR62JZZMC2 NS7L
SCREW
32
N051 XXE25C3FT
Hexagon socket set screw Flat point M2.5X3-45H SOB
O428
-
-
( FN610159207AA-18-3 )
