130-F 軽量16ノ ズルヘッド:N PM Light w eight 16 Noz zle Head:N PM パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610159207A A セクシ ョンNo. PARTS LAYO UT Section No. - - O433 ( FN610159207 AA-18-6 ) LAYOUT
Ref No. Remarks R
1
Q'ty
130-E
軽量16ノズルヘッド:NPM
Light weight 16 Nozzle Head:NPM
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610159207AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
MANIFOLD
1
N040 N510067606AA VV3Q12-08-X437
MANIFOLD
1
N041 N510067608AA VV3Q12-16-X439
MANIFOLD
1
N061 N510067607AA VV3Q12-08-X438
VALVE
16
V001 N510054843AA VQ111U-5MO-X479
SENSOR
1
V002 N510068524AA PFMV530F-1-N-X920B
SENSOR
1
V003 N510068525AA PFMV530F-1-N-X921B
ELEMENT
10
V004 N510059928AA AXT1197-7A-03
JOINT
16
V005 N510054845AA AXT1197-1A
O-RING
10
V006 N510059867AA AXT1197-8A
SENSOR
1
V007 N510068526AA PFMV530F-1-N-X922B
SENSOR
1
V008 N510068527AA PFMV530F-1-N-X923B
VALVE
16
V009 N510054844AA VQ111U-5LO-X480
O432
-
-
( FN610159207AA-18-5 )

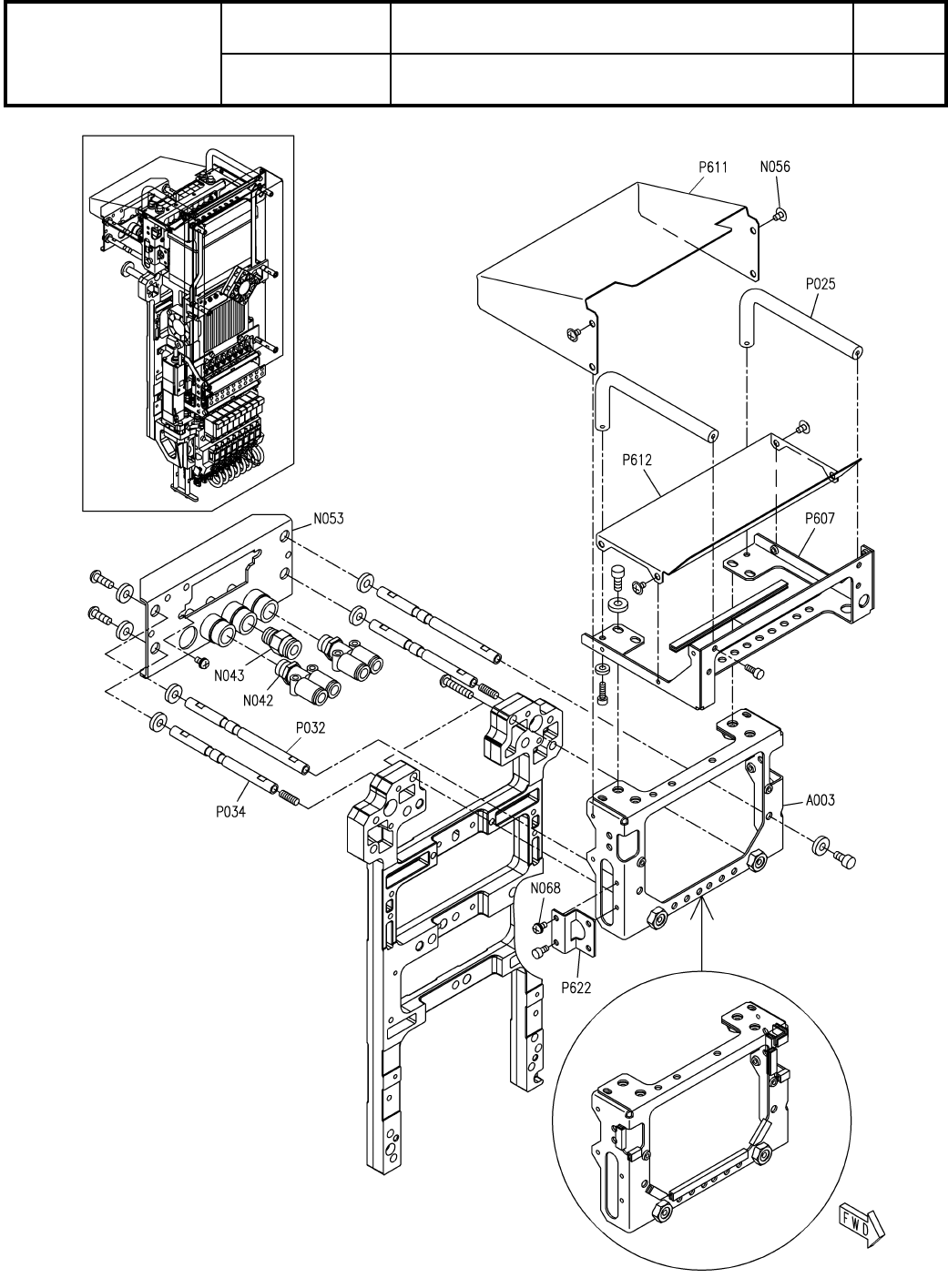

130-F
軽量16ノズルヘッド:NPM
Light weight 16 Nozzle Head:NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610159207AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O433
( FN610159207AA-18-6 )
LAYOUT
Ref No. Remarks R
1
Q'ty
130-F
軽量16ノズルヘッド:NPM
Light weight 16 Nozzle Head:NPM
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610159207AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
HANDLE
2
P025 N210188275AA
POST
2
P032 N210188276AB
POST
2
P034 N210188277AB
BRACKET
1
P607 N210189131AC
COVER
1
P611 N210188279AC
COVER
1
P612 N210188280AD
BRACKET
1
P622 N210189158AC
BRACKET
1
A003 N610159301AD
JOINT
2
N042 N510067530AA KQ2U06-01AS
JOINT
1
N043 N510067913AA FR6-01M
COUPLER
1
N053 N510068214AA MA-MS10PF-3LFT(CS38669-0)
SCREW
8
N056 N510045431AA M3X5-4.8 A2S
SCREW
2
N068 N510018675AA
Cross recessed Pan head machine screw with SW & SPW M3X6-4.8 A2J
O434
-
-
( FN610159207AA-18-6 )
