Ref No. Remark s R 1 Q'ty 133-F 軽量16ノズ ルヘッドV 2メカ Light W eight 16 Nozz le Head V2(M ) ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA006094A A Part Nam e 備 考 セクションN o. PARTS LIST Section No…
133-F
軽量16ノズルヘッドV2メカ
Light Weight 16 Nozzle Head V2(M)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA006094AA
セクションNo.

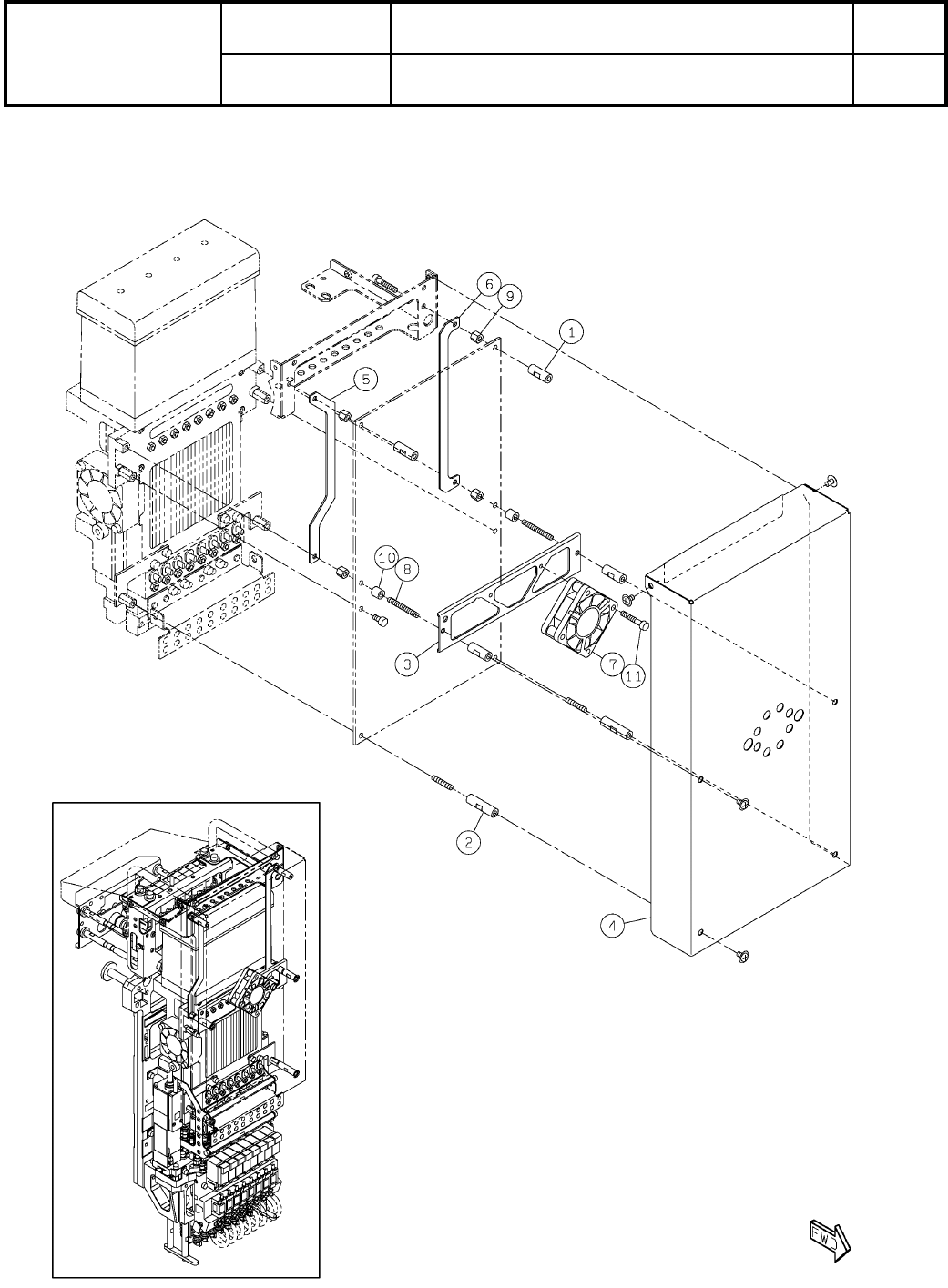

PARTS LAYOUT
Section No.
-
-
O451
( KMTKA006094AA-19_A-6 )
LAYOUT
Ref No. Remarks R
1
Q'ty
133-F
軽量16ノズルヘッドV2メカ
Light Weight 16 Nozzle Head V2(M)
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA006094AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
HANDLE
2
1 N210188275AA
POST
2
2 N210188276AB
POST
2
3 N210188277AB
BRACKET
1
4 N210189131AC
COVER
1
5 N210188279AC
COVER
1
6 N210188280AD
BRACKET
1
7 MTKP003530AB
JOINT
2
8 N510067530AA KQ2U06-01AS
JOINT
1
9 N510067913AA FR6-01M
COUPLER
1
10 N510068214AA MA-MS10PF-3LFT(CS38669-0)
BOLT
2
11 N510002013AA SRBS-M4X20
SCREW
14
12 N510045431AA M3X5-4.8 A2S
BOLT
4
13 N510001803AA SRBS-M4X12
SCREW
2
14 N510018675AA
Cross recessed Pan head machine screw with Spring washer & Small rou
O452
-
-
( KMTKA006094AA-19_A-6 )
133-G
軽量16ノズルヘッドV2メカ
Light Weight 16 Nozzle Head V2(M)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA006094AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O453
( KMTKA006094AA-19_A-7 )
LAYOUT
