Ref No. Remark s R 1 Q'ty 136-G 3ノズルヘ ッド V2 3-NOZZLE HEAD V2 ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA009365A A Part Nam e 備 考 セクションN o. PARTS LIST Section No. R 3 ARM 3 1 MTKA014919A…

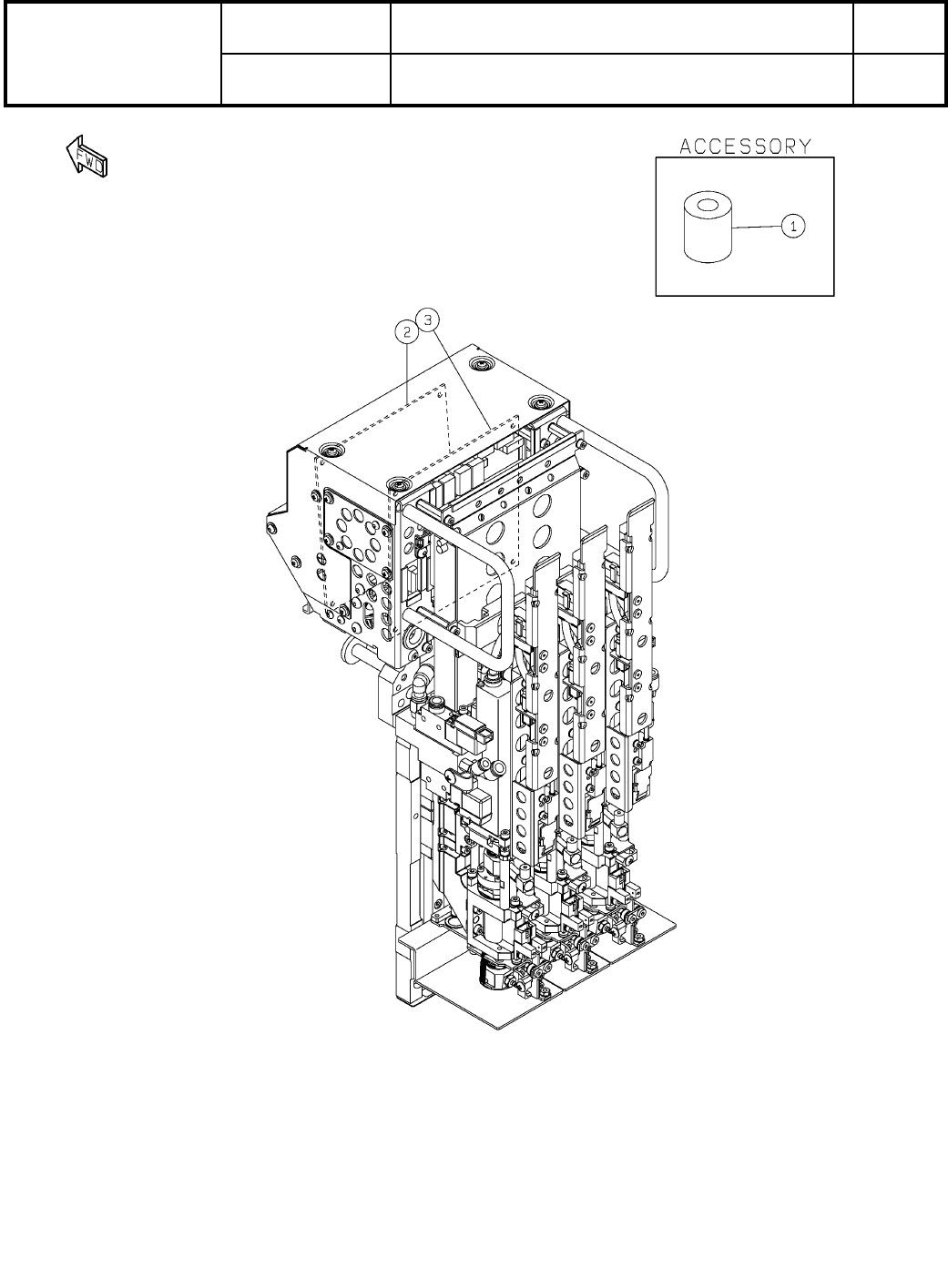

136-G
3ノズルヘッド V2
3-NOZZLE HEAD V2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA009365AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O471
( KMTKA009365AA-12_A-7 )
LAYOUT
Ref No. Remarks R
1
Q'ty
136-G
3ノズルヘッド V2
3-NOZZLE HEAD V2
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA009365AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
ARM
3
1 MTKA014919AB
SPRING
3
2 N210201305AB
A
SCREW
3
3 MTPA022775AA
HOLDER
3
4 MTPA022704AA
RING
3
5 MTKA014914AB
GUIDE-BLOCK
3
6 MTPA011063AA
DOG
3
7 MTPB012028AA
FILTER
3
8 N610168376AA
CLAMP
6
9 MTKA014920AB
BOLT
3
10 N510047945AA
Hexagon socket head cap screw M2.5X5-10.9 A2S (Trivalent)
FASTENER
6
11 KXF0DKMAA00 BX2.5-8(Drawing available 0DKMA)
SPRING
6
12 KXF0E07FA00
A
SP
JOINT
3
13 MTNP000831AB M-5AU-4
BOLT
3
14 XVE2B5FTC Hexagon socket head cap screw M2X5-12.9 SOB
C-RING
3
15 KXF04CRAA00 STW-10
SHIM
6
16 MTNK001290AA BRS010012020
BEARING
6
17 KXF00RMAA00 DDA-1510 H P0P25LO1
PACKING
6
18 KXF05YJAA00 MYA-7
SCREW
3
19 N510018255AA
Cross recessed Truss head machine screw M3X8-4.8 A2J (Trivalent)
SHIM
3
20 MTNK001293AA BRF010016020-C
TUBE (145mm CUT)
3
21 N610168604AB
O472
-
-
( KMTKA009365AA-12_A-7 )
137
3ノズルヘッド V2 制御
3-NOZZLE HEAD V2 (H)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA012727AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O473
( KMTKA012727AA-07 )
LAYOUT
