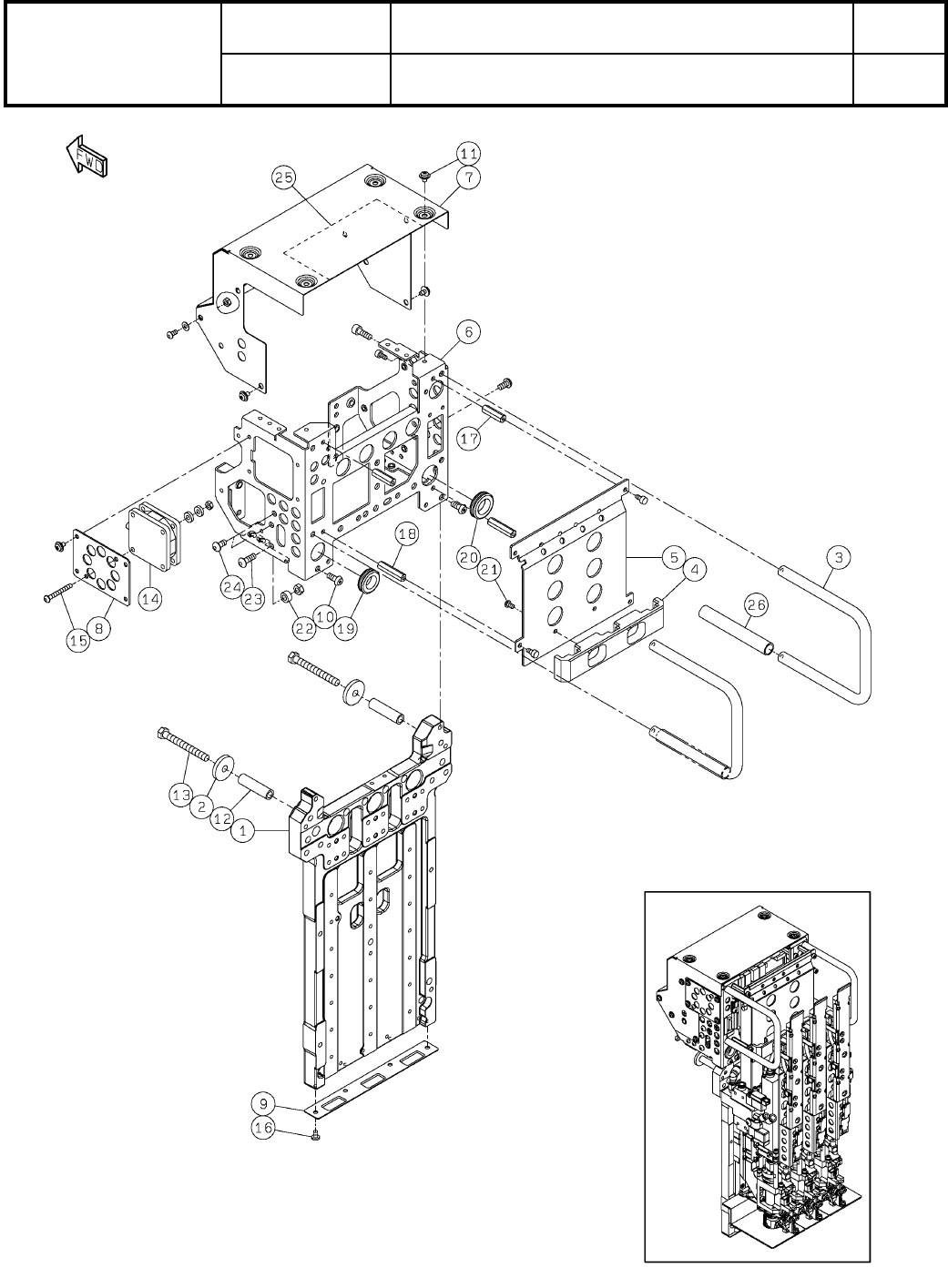

139-A 3ノズルヘッド V2 3-NOZZLE HEA D V2 パーツレイアウト Kit No . キット品番 Kit Name キット名称 MTKA009365 AA セクシ ョンNo. PARTS LAYOUT Section No. - - O477 ( KMTKA009365 AA-12_A-1 ) LAYOUT
Ref No. Remarks R
1
Q'ty
138
付属品(3ノズルヘッドV2)
Attachment(3 Nozzle Head V2)
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA012729AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
SPRING
1
1 N210201305AB
A
FILTER
1
2 N610168376AA
TUBE (145mm CUT)
1
3 N610168604AB
CLAMP
1
4 MTKA014920AB
O476
-
-
( KMTKA012729AA-02_A )
139-A
3ノズルヘッド V2
3-NOZZLE HEAD V2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA009365AA
セクションNo.
PARTS LAYOUT
Section No.
--
O477
( KMTKA009365AA-12_A-1 )
LAYOUT
Ref No. Remarks R
1
Q'ty
139-A
3ノズルヘッド V2
3-NOZZLE HEAD V2
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA009365AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 MTKA014918AB
WASHER
2
2 N210118728AA
HANDLE
2
3 N210199442AC
GUIDE-BLOCK
1
4 MTKA015734AA
BRACKET
1
5 MTPB008144AC
BRACKET
1
6 MTPB008143AC
COVER
1
7 MTPB012029AB
COVER
1
8 MTPB012030AA
COVER
1
9 MTPB011543AA
BOLT
6
10 N510002011AA SRBS-M4X10
SCREW
14
11 N510045431AA M3X5-4.8 A2S
SPACER
2
12 N510031805AA CB-530E
BOLT
2
13 N510017750AA
Hexagon head bolt Best class M5X45-6g 4T A2J (Trivalent)
FAN
1
14 N510044728AA 109P0424H738
BOLT
2
15 MTNK000686AA
SSS 003 Hexagon socket button head screw M3X25-10.9 A2J (Trivalent)
BOLT
4
16 MTNK002869AA
Ultra Low Head Cap Screw M3X4-8.8 A2S(Trivalent)
SPACER
2
17 MTNK002836AA ASL-323E
SPACER
2
18 MTNK000242AA ASL-328E
GROMMET
1
19 MTNK000283AA C-30-NG-79-G-EP-UL
GROMMET
1
20 MTNK000474AA C-30-NG-79-J-EP-UL
BOLT
10
21 N510000323AA
Hexagon socket button head screw M3X6 Steel Black oxide finish 12.9
SPACER
1
22 MTNK000653AA CL-404E
BOLT
1
23 N510017517AA
SSS 003 Hexagon socket button head screw M4X12-10.9 A2J (Trivalent)
BOLT
3
24 N510017536AA
SSS 003 Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
TAPE
1
25 N510012375AA #130AS50
TUBE(70mm CUT)
2
26 N610168520AA
O478
--
