N7202A047B - 第63页
Ref No. Remark s R 1 Q'ty 2 熱補正スタ ンド(シングル、デ ュアルコンベア) NPM-W 2 Heat correction Sta nd ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 N610169241A A Part Nam e 備 考 セクションN o. PARTS LIST Section No. …
2
熱補正スタンド(シングル、デュアルコンベア)NPM-W2
Heat correction Stand

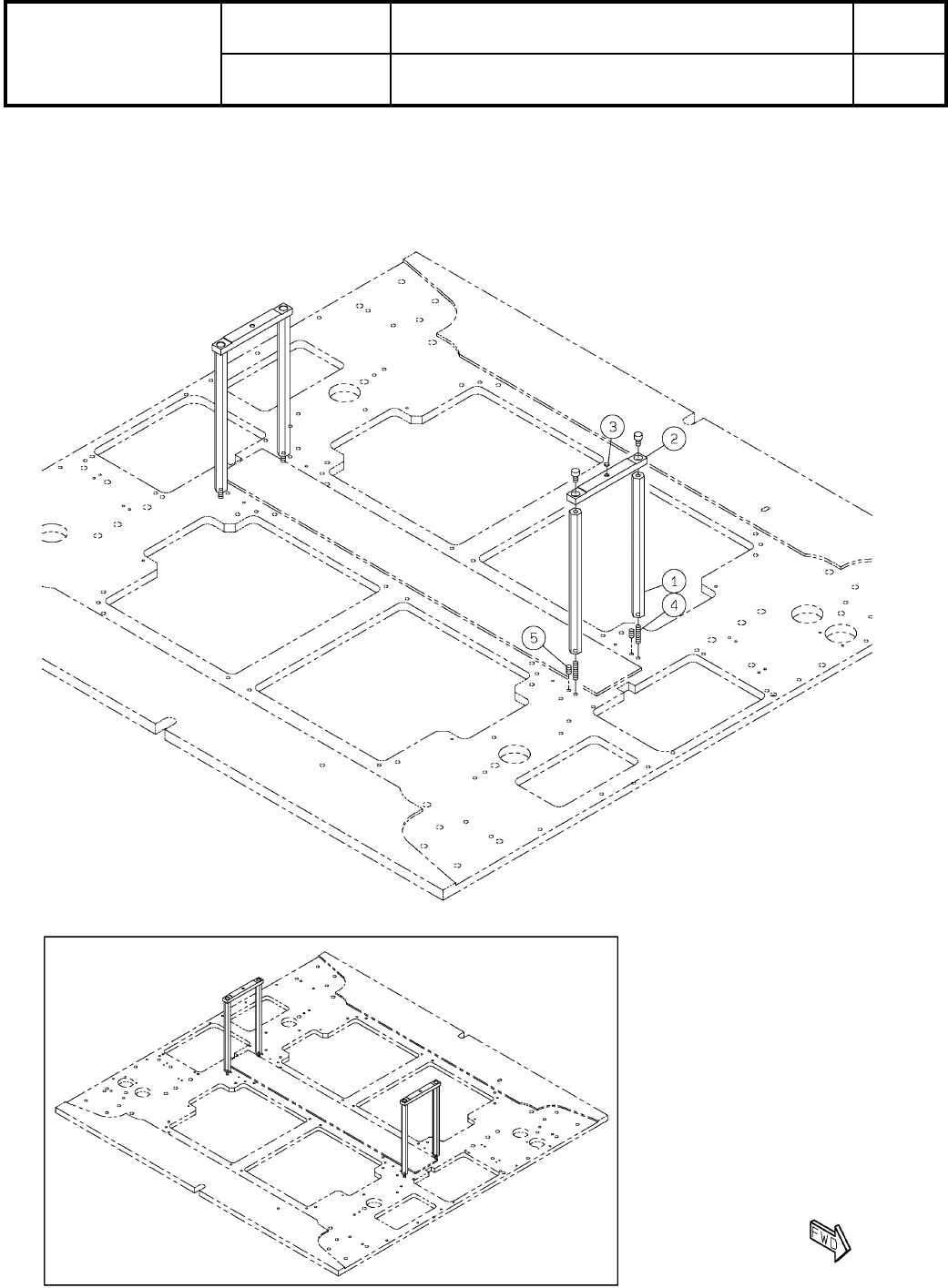

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610169241AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S15
( KN610169241AA-02 )
LAYOUT
Ref No. Remarks R
1
Q'ty
2
熱補正スタンド(シングル、デュアルコンベア)NPM-W2
Heat correction Stand
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610169241AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
SHAFT
4
1 N210201145AA
BLOCK
2
2 N210201146AA
TARGET
2
3 KXFB03KAA01
SCREW
4
4 N510018452AA
Hexagon socket set screw Flat point M6X25-45H A2J (Trivalent)
SCREW
4
5 MTNK003823AA
Hexagon socket set screw Flat point M6X10-45H A2J
S16
-
-
( KN610169241AA-02 )
3

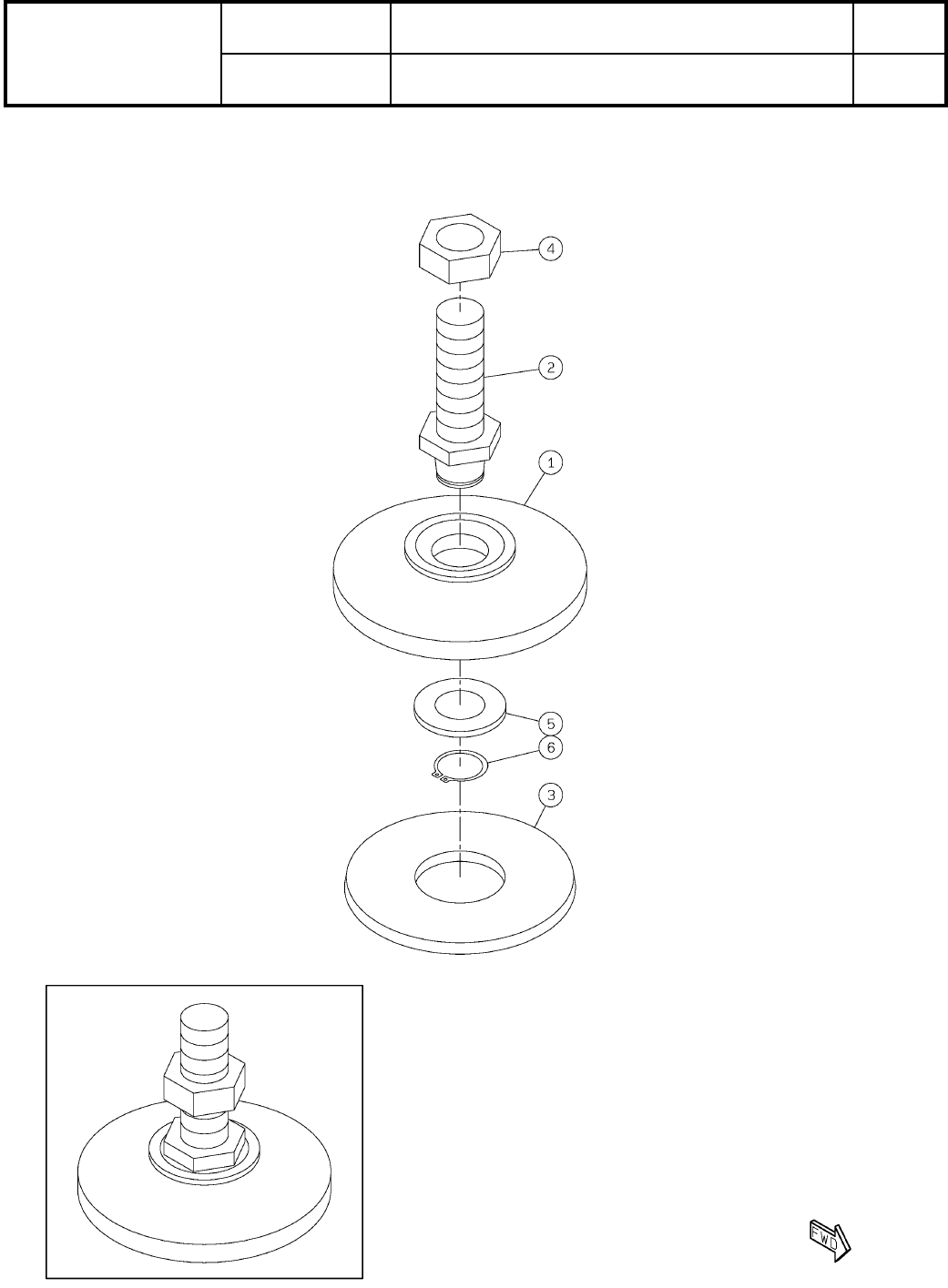

アジャストボルト部
ADJUST BOLT
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
1043889510AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S17
( K1043889510AA-01 )
LAYOUT
