Ref No. Remark s R 1 Q'ty 154-C 軽量16ノズ ルヘッドV 3Aメカ Light w eight 16 Nozz le Head V3A (M) ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA042131A A Part Nam e 備 考 セクションN o. PARTS LIST Section …
154-C
軽量16ノズルヘッドV3Aメカ
Light weight 16 Nozzle Head V3A(M)

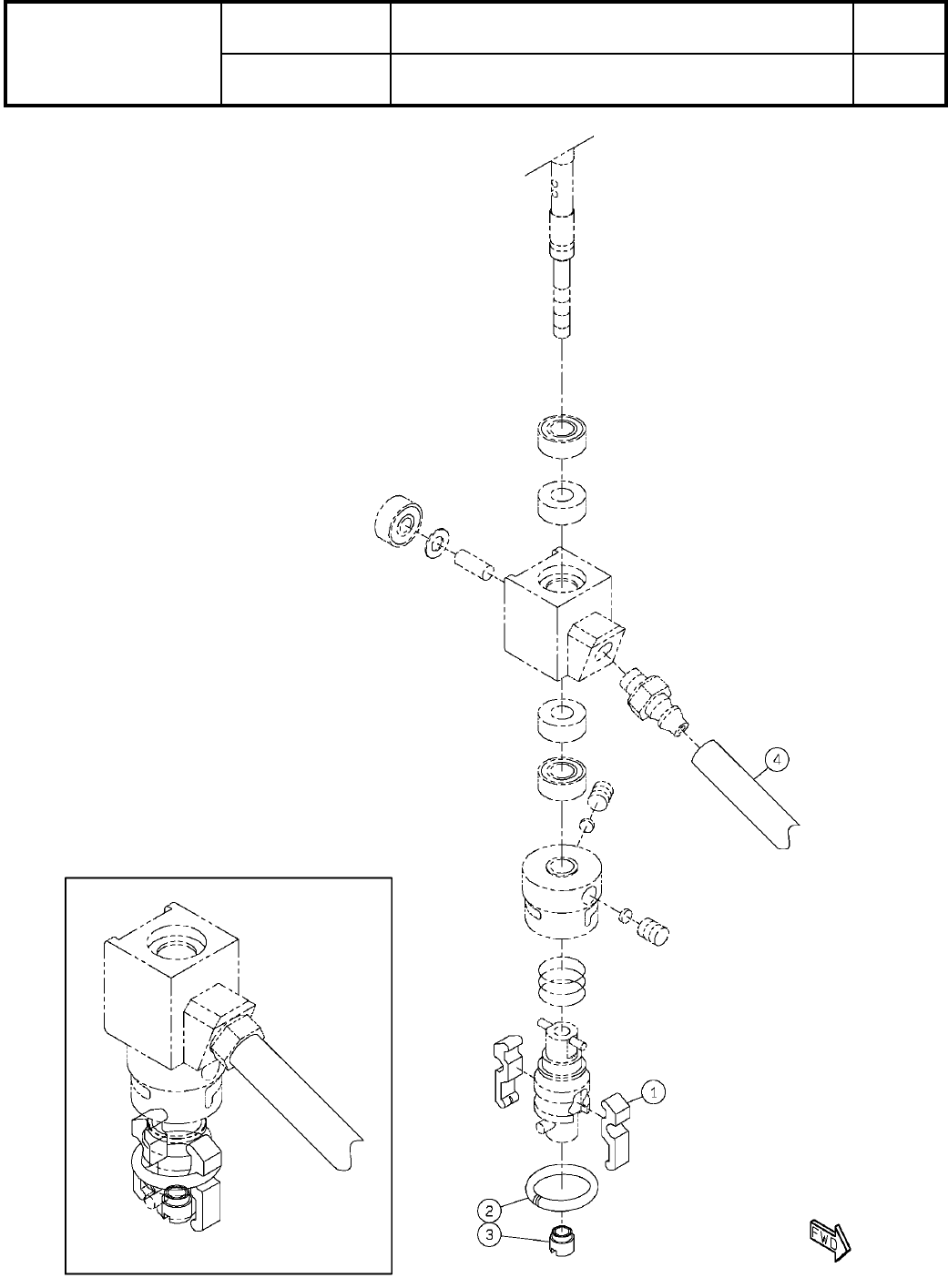

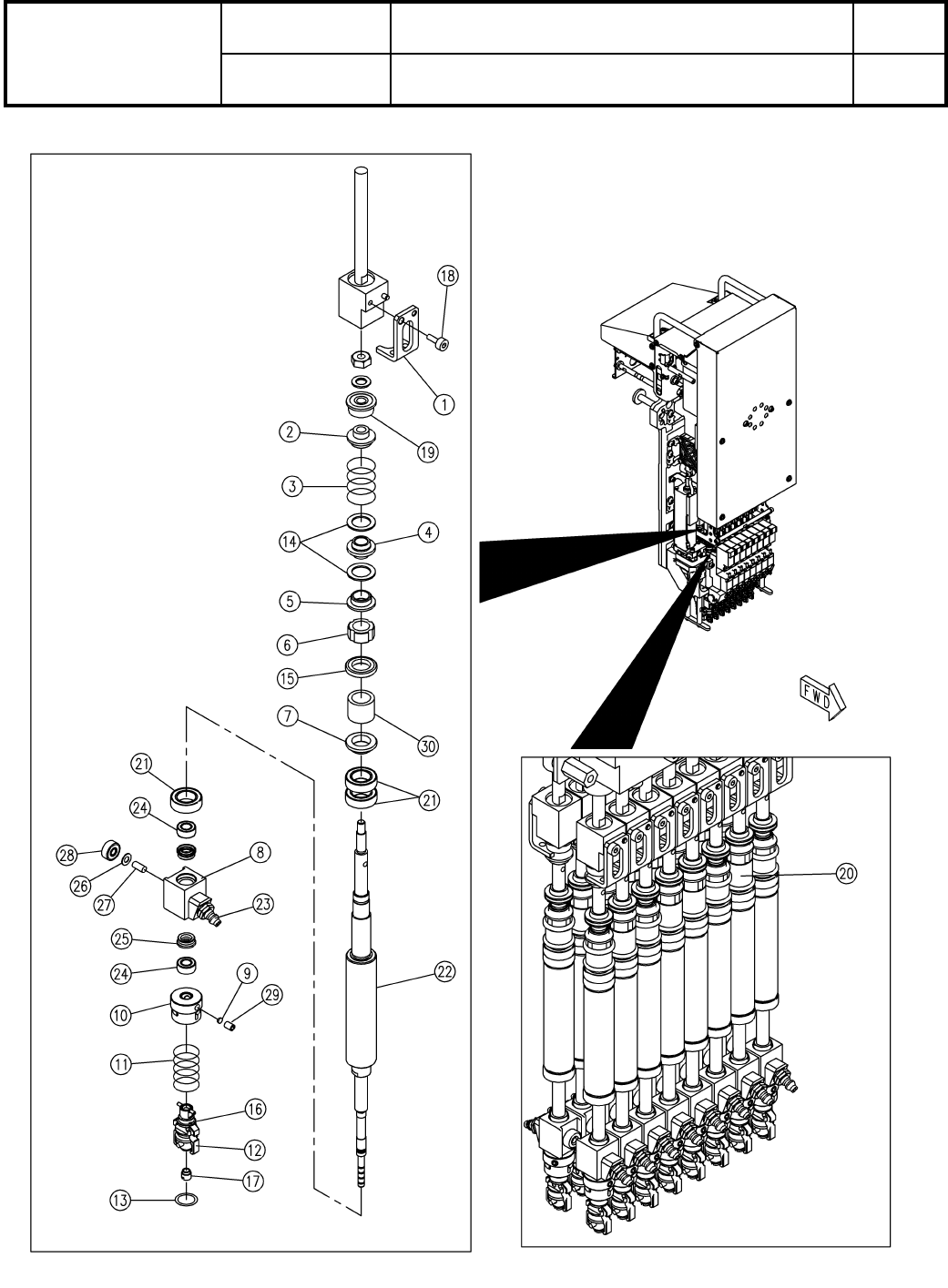

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA042131AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O547
( KMTKA042131AA-04-3 )
LAYOUT
Ref No. Remarks R
1
Q'ty
154-C
軽量16ノズルヘッドV3Aメカ
Light weight 16 Nozzle Head V3A(M)
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA042131AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
16
1 N210151017AB
COLLAR
16
2 N210118719AA
SPRING
32
3 N210118720AA
GUIDE
16
4 N210118721AB
COLLAR
16
5 N210119184AA
NUT
16
6 N210009483AB
COLLAR
16
7 N210013382AB
HOUSING
16
8 N210126570AB
PIECE
32
9 N210110221AA
HOLDER
16
10 N210141026AB
SPRING
16
11 N210125002AA
A
CLAMP-ARM
32
12 N210098763AB
A
SPRING
16
13 N210014666AC
A
WASHER
32
14 N210118304AA
COLLAR
8
15 MTPA043949AA
NOZZLE HOLDER
16
16 N610113699AC
FILTER
16
17 N610097899AC
BOLT
16
18 XVE2B5FTC Hexagon socket head cap screw M2X5-12.9 SOB
BEARING
0
N510067502AA F693JZZMC3 NS7L
BEARING
16
19 N510011405AA DDRF-830ZZ R P0P25LY72
PULLEY
8
20 N510019396AA P14-2GT-6-33(K0508-005-02)
BEARING
48
21 N510003588AA DDL-1060ZZ H P0P25LY121
BEARING
0
N510067503AA MR106T12ZZ1MC3 NS7L
BALL-SPLINE
16
22 N510068432AA 2LT4XQZCSS+141.4LP-(P)(13035769X000)
JOINT
16
23 N510064400AB M-3AU-4
BEARING
32
24 N510048761AA L-630ZZ H P0P25LY72
BEARING
0
N510067506AA MR63T12ZZMC3 NS7L
PACKING
32
25 N555MYA3 MYA-3
SHIM
16
26 N510028628AA RF002004020
PIN
16
27 N510049558AA N2X5-07
BEARING
16
28 N510019154AA DDR-620ZZY52 H P0P13LY72
BEARING
0
N510067507AA MR62JZZMC2 NS7L
SCREW
32
29 XXE25C3FT
Hexagon socket set screw Flat point M2.5X3-45H SOB
PULLEY
8
30 MTNK005940AA P14-2GT(SPMTNK005940AA)
O548
-
-
( KMTKA042131AA-04-3 )
155
付属品(軽量16ノズルヘッド):NPM
Attachment(Light Weight16 NOZZLE HEAD):NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610160412AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O549
( KN610160412AA-02_A )
LAYOUT
