Ref No. Remark s R 1 Q'ty 8-B X軸:NPM-W2 X-Ax is :NPM -W 2 ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 N610154663A A Part Nam e 備 考 セクションN o. PARTS LIST Section No. R 3 PLATE 1 P010 N21009367…
8-B
X軸:NPM-W2
X-Axis:NPM-W2

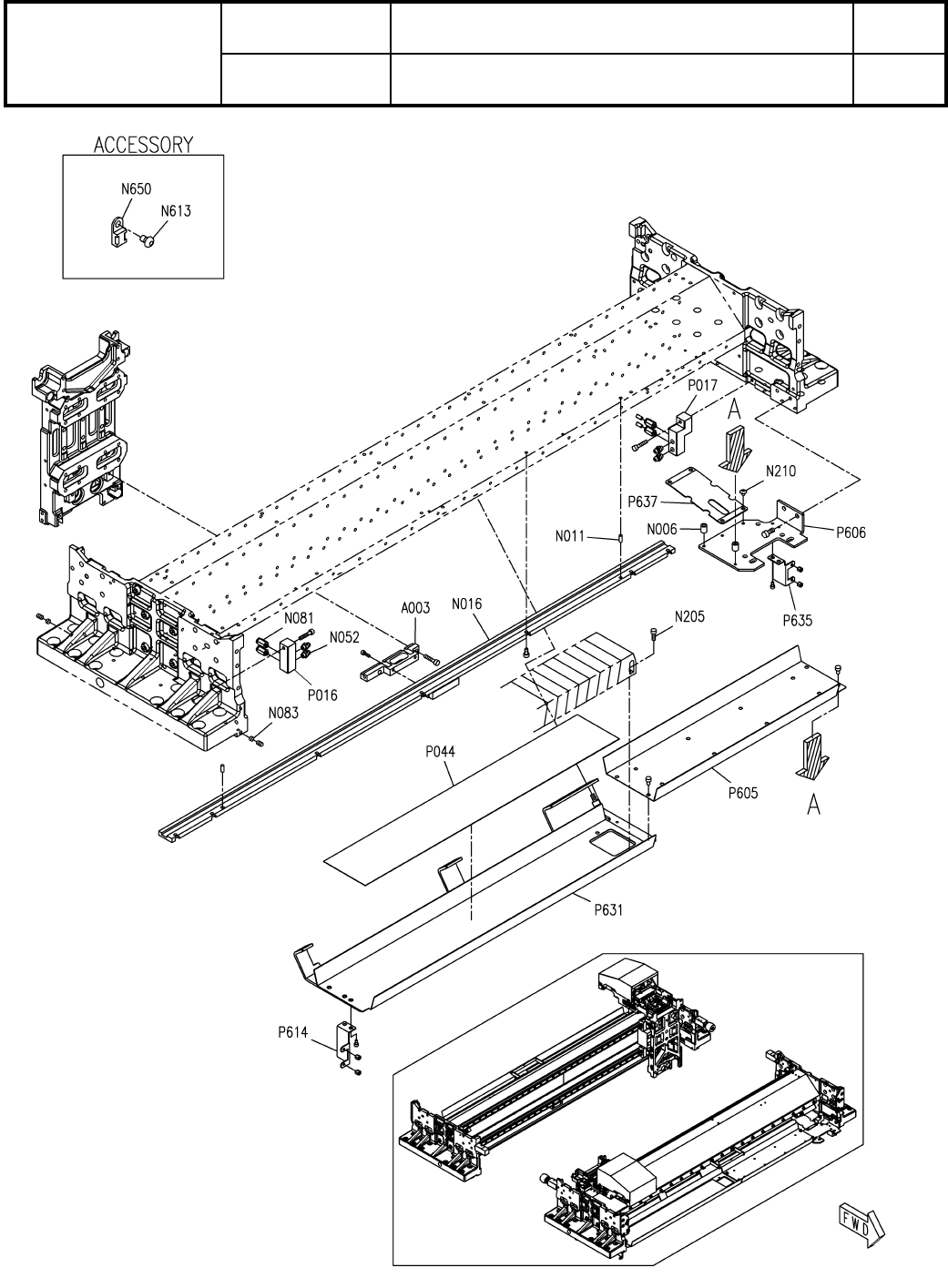

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610154663AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S29
( FN610154663AA-25-2 )
LAYOUT
Ref No. Remarks R
1
Q'ty
8-B
X軸:NPM-W2
X-Axis:NPM-W2
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610154663AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
P010 N210093674AB
BOLT
1
P045 N210184016AA
PLATE
1
P601 N210140923AB
COVER
1
P602 N210182047AB
PAN
1
P604 N210182048AA
BRACKET
1
P608 MTPB000964AB
PLATE
1
P609 N210134648AD
BRACKET
1
P612 N210103043AB
COVER
1
P613 MTPB000807AB
BRACKET
1
P615 N210151399AA
BRACKET
1
P619 MTPB008229AA
BRACKET
2
P620 N210189801AB
BRACKET
2
P621 N210147157AB
COVER
2
P634 MTPB005375AA
PLATE
1
A002 N610163870AD
MOTOR
1
N004 N510069248AA
S
LM-LCP1A-34P-Z270
PIN
4
N012 N510020608AA MMS5-15
SCREW
4
N029 N510018278AA
Cross recessed Truss head machine screw M4X5-4.8 A2S (Trivalent)
PIN
4
N042 N510020589AA MMS3-8
SPACER
2
N044 N510026166AA CF-314E
COUPLER
1
N051 N510045363AA MA-MS-SC4-06X08(CS33418-4)
SPACER
6
N057 N510036999AA ASF-2605E
SPACER
2
N063 N510029513AA ASF-410E
BOLT
2
N067 N510067791AA Low Head Cap Screw M4X6-8.8 SOB
BOLT
1
N107 N510067779AA Low Head Cap Screw M5X12-8.8 A2J(Trivalent)
BOLT
2
N109 N510067793AA Low Head Cap Screw M4X10-8.8 SOB
BOLT
2
N204 MTNK000560AA
Hexagon socket head cap screw M4X8-10.9 A2J (Trivalent)(MEC process:
SPACER
7
N208 N510027348AA ASF-335E
S30
-
-
( FN610154663AA-25-2 )
