Ref No. Remark s R 1 Q'ty 8-C X軸:NPM-W2 X-Ax is :NPM -W 2 ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 N610154663A A Part Nam e 備 考 セクションN o. PARTS LIST Section No. R 3 BLOC K 1 P016 N2101949…
8-C
X軸:NPM-W2
X-Axis:NPM-W2

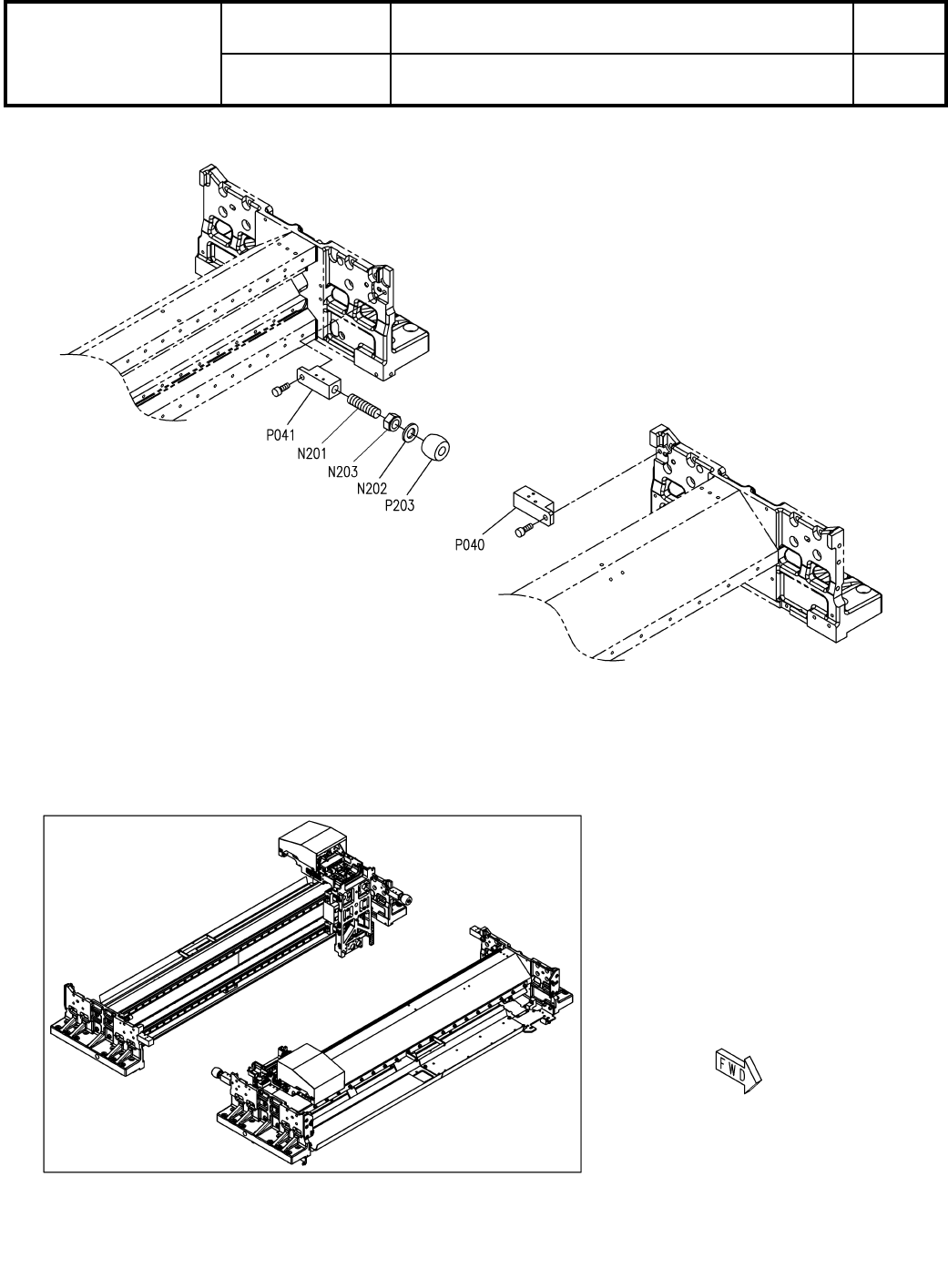

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610154663AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S31
( FN610154663AA-25-3 )
LAYOUT
Ref No. Remarks R
1
Q'ty
8-C
X軸:NPM-W2
X-Axis:NPM-W2
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610154663AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BLOCK
1
P016 N210194917AA
BLOCK
1
P017 MTPA005235AA
SHEET
1
P044 MTPZ000297AA
GUIDE
1
P605 MTPB004493AA
BRACKET
1
P606 N210182049AC
BRACKET
1
P614 N210183227AA
GUIDE
1
P631 MTPB004494AA
BRACKET
1
P635 N210182052AA
BRACKET
1
P637 MTPB000899AC
BRACKET
1
A003 MTKP005708AA
SPACER
2
N006 N510023663AA CB-410E
PIN
2
N011 N986MMS410 MMS4-10
LINEAR-SCALE
1
N016 MTNS000051AC ST748A-880PF6
GREASE-NIPPLE
4
N052 N560AMT6-130 A-MT6X1-Type(M6X1)
JOINT
4
N081 N510066524AA KQ2H04-M5A
JOINT
0
MTNP002382AA PC4M5
SPACER
2
N083 N510020964AA SM-502E
BOLT
2
N205 MTNK000559AA
Hexagon socket head cap screw M4X12-10.9 A2J (Trivalent) (MEC proces
SCREW
2
N210 N510018277AA
Cross recessed Truss head machine screw M4X5-4.8 A2J (Trivalent)
BOLT
39
N613 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
CLIP
39
N650 KXF0BLPAA00 TA1S8-M
CABLE-SUPPORT
0
N510065712AA HC-0M
S32
-
-
( FN610154663AA-25-3 )
8-D
X軸:NPM-W2
X-Axis:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610154663AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S33
( FN610154663AA-25-4 )
LAYOUT
