Ref No. Remark s R 1 Q'ty 203 LCR計測部( 共通部) LCR M easurement unit(Common) ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA026753A D Part Nam e 備 考 セクションN o. PARTS LIST Section No. R 3 Upper B…

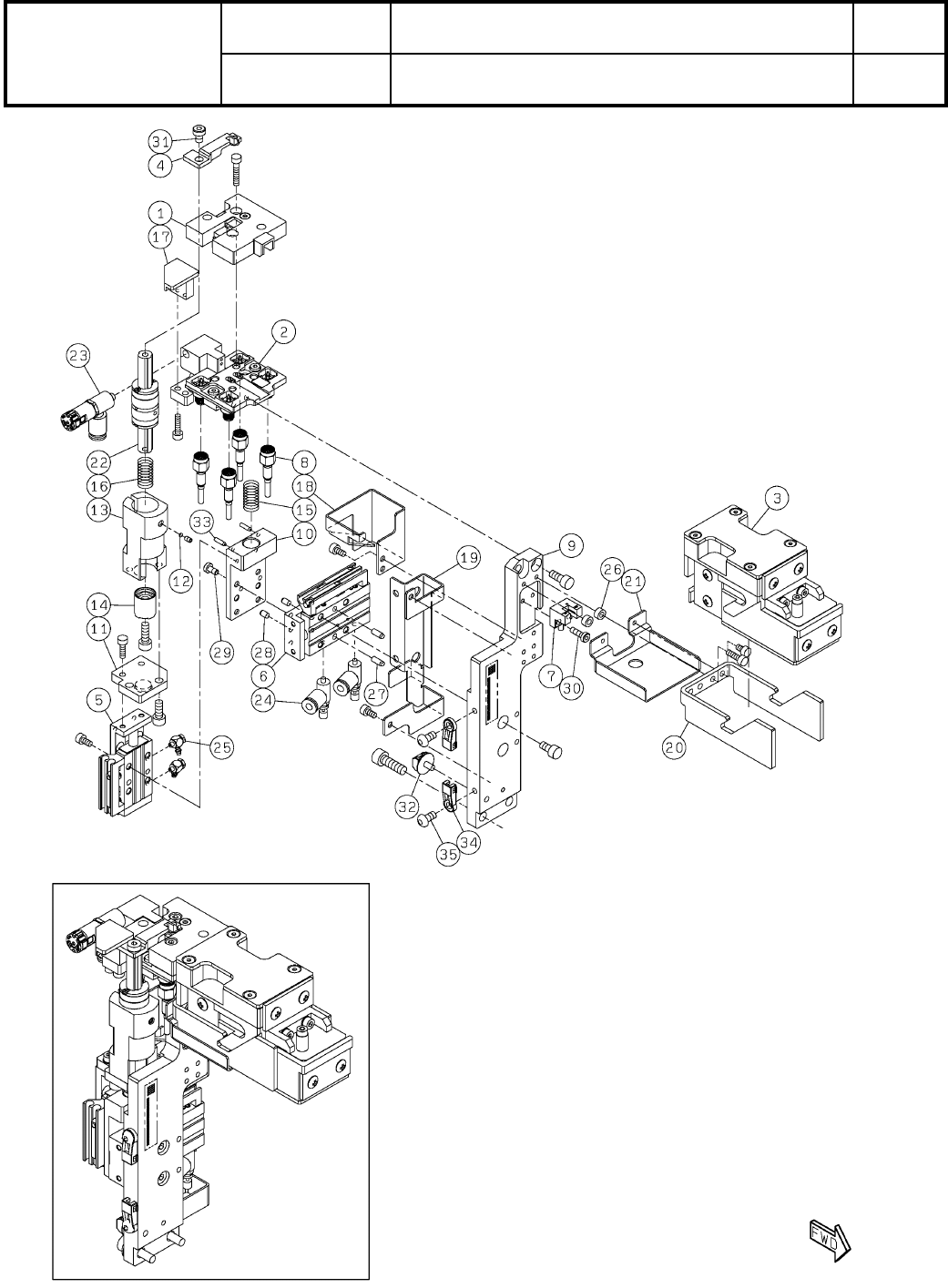

203
LCR計測部(共通部)
LCR Measurement unit(Common)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA026753AD
セクションNo.
PARTS LAYOUT
Section No.
-
-
O673
( KMTKA026753AD-06 )
LAYOUT
Ref No. Remarks R
1
Q'ty
203
LCR計測部(共通部)
LCR Measurement unit(Common)
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA026753AD
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
Upper Board Unit
1
1 MTKP014411AC
Lower Board Unit
1
2 MTKP012361AD
Box
1
3 MTKP012085AB
Parts Presser Lever
1
4 MTKP012328AC
CYLINDER-KIT
1
5 MTKP012359AA
CYLINDER-KIT
1
6 MTKP012360AB
SENSOR
1
7 MTKP010432AB
CABLE
1
8 MTKC024238AB H_CUR/H_POT/L_CUR/L_POT-CN1/CN2/CN3/CN4
PLATE
1
9 MTPA045066AC
BRACKET
1
10 MTPA045069AA
PLATE
1
11 MTPA045070AA
PIECE
1
12 N210110278AA
HOLDER
1
13 MTPA042999AB
BLOCK
1
14 MTPA037634AB
SPRING
1
15 MTPA037638AA
SPRING
1
16 MTPA037639AA
BLOCK
1
17 MTPA050804AB
COVER
1
18 MTPB025874AA
BRACKET
1
19 MTPB025761AA
BRACKET
1
20 MTPB020058AB
BOX
1
21 MTPB020059AA
BALL-SPLINE
1
22 MTNB001139AA LT8X+65L-(B)(13785814X000)
SPEED-CONTROLLER
1
23 MTNP002354AA DSC-C-M5-4-I
SPEED-CONTROLLER
2
24 N510064391AA AS1201F-M3-04-X623
JOINT
2
25 N510064398AB M-3ALU-4
SPACER
2
26 N510015330AA CF-303E
PIN
2
27 N510020589AA MMS3-8
PIN
2
28 XPJ3A5FR Parallel pin 3X5 m6A Steel Quenched
BOLT
4
29 N510067764AA Low Head Cap Screw M3X6-8.8 A2J(Trivalent)
BOLT
2
30 N510067767AA Low Head Cap Screw M3X10-8.8 A2J(Trivalent)
BOLT
1
31 N510067791AA Low Head Cap Screw M4X6-8.8 SOB
CABLE-SUPPORT
1
32 N510048517AA FT4
PIN
2
33 N510020577AA MMS2-8
CABLE-SUPPORT
2
34 N348SKM1 SKM-1
BOLT
2
35 N510017536AA
SSS 003 Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
O674
-
-
( KMTKA026753AD-06 )
204
LCR計測部(W2専用部)
LCR Measurement unit(W2)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA022038AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O675
( KMTKA022038AA-05 )
LAYOUT
