Ref No. Remark s R 1 Q'ty 212 LCR計測部( W2専用部) LCR M eas uremen t unit(W 2) ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA022038A A Part Nam e 備 考 セクションN o. PARTS LIST Section No. R 3 BASE 1…
212
LCR計測部(W2専用部)
LCR Measurement unit(W2)

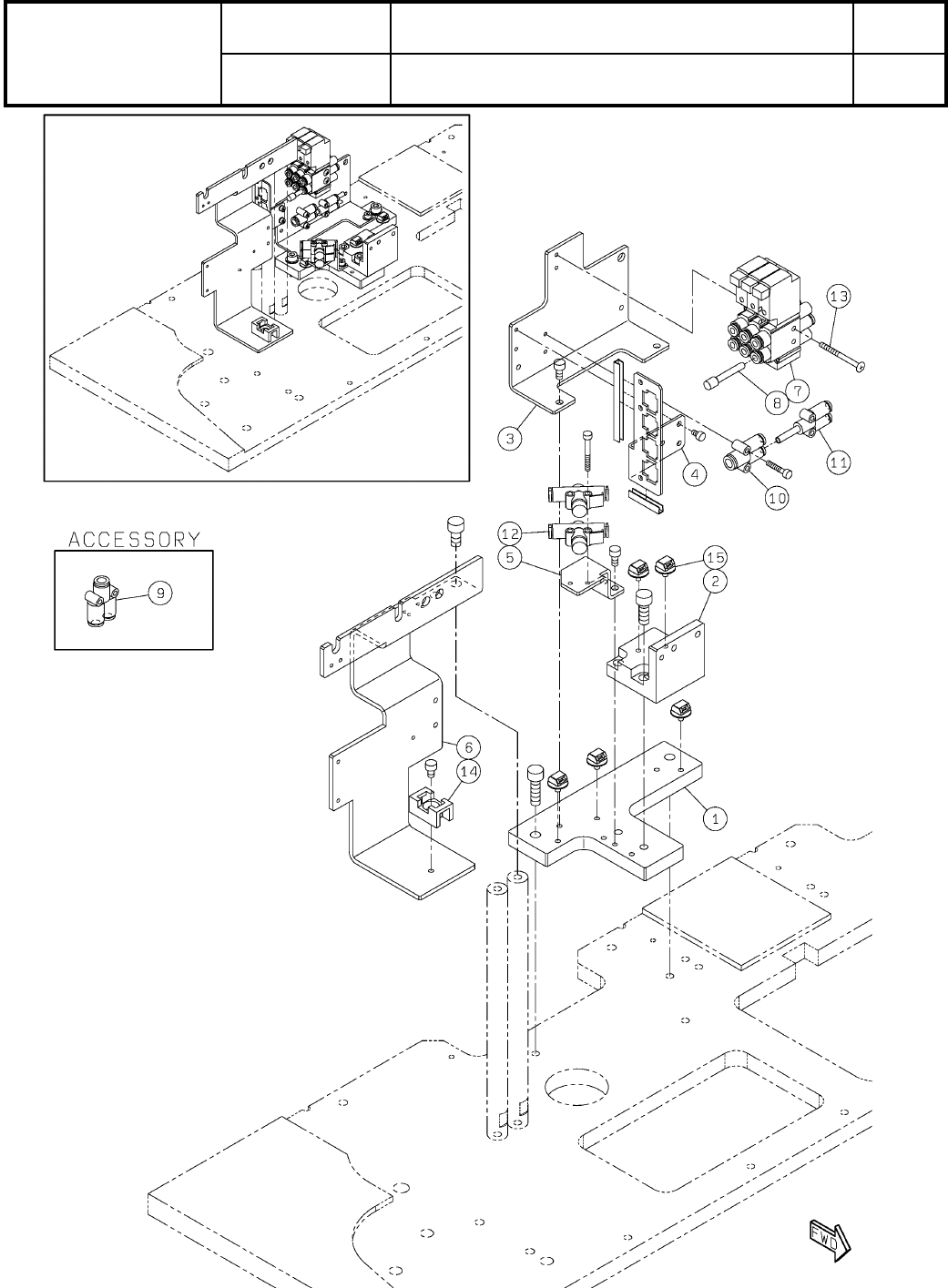

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA022038AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O691
( KMTKA022038AA-05 )
LAYOUT
Ref No. Remarks R
1
Q'ty
212
LCR計測部(W2専用部)
LCR Measurement unit(W2)
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA022038AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BASE
1
1 MTPA041885AA
BRACKET
1
2 MTPA042393AB
BRACKET
1
3 MTPB026576AB
BRACKET
1
4 MTPB028939AB
BRACKET
1
5 MTPB032988AA
BRACKET
1
6 MTPB025880AC
VALVE
3
7 MTNP000933AA VQZ1121-5MOZ1-C4-X576-Q
JOINT
1
8KXF09QCAA00 KQ2P-04
JOINT
1
9 N510066456AA KQ2U06-00A
JOINT
1
10 N510066630AA KQ2U04-06A
JOINT
1
11 N510066631AA KQ2U04-99A
SPEED-CONTROLLER
2
12 MTNP003794AA AS1002FM-04A
SCREW
2
13 N510018246AA
Cross recessed Truss head machine screw M3X35-4.8 A2J (Trivalent)
CABLE-SUPPORT
1
14 KXFP6J9XA00 KR7G5
CABLE-SUPPORT
5
15 N510048517AA FT4
O692
-
-
( KMTKA022038AA-05 )
213
LCRメータ設置:NPM-W/W2
LCR Meter Installation:NPM-W/W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA028268AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O693
( KMTKA028268AA-02 )
