222 ヘッドメンテ ナンスユニット (制御) Head M aintenance U nit(HARD ) パーツレイアウト Kit No. キット品番 Kit Name キット名称 MTKA034945 AA セクシ ョンNo. PARTS LAYO UT Section No. - - O719 ( KMTKA034945 AA-00 ) LAYOUT
Ref No. Remarks R
1
Q'ty
221
Nozzle Holder Palette
Nozzle Holder Palette
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA031948AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 MTPA045993AB
PLATE
1
2 MTPA045997AC
SHUTTER
1
3 MTPA045994AC
SHUTTER
1
4 MTPA045995AC
BLOCK
2
5 MTPA045998AB
BLOCK
4
6 MTPA045999AB
BLOCK
2
7 MTPA046177AB
BLOCK
1
8 MTPA046001AA
BLOCK
1
9 MTPA046002AA
SHAFT
4
10 MTPA046000AC
PIN
8
11 KXFA1KAAA00
PLATE
1
12 MTPB029097AB
DOG
1
13 N210195082AA
BLOCK
1
14 MTPA050429AA
BLOCK
1
15 MTPA050430AA
PIN
2
16 XPJ3A8ZW Parallel pin 3X8 m6A SUS303 Raw edge
PIN
8
17 N510050678AA 1624701-20050
LINEAR-BUSH
4
18 KXF0E4KGA00 LM3UU
C-RING
8
19 KXF04B9AA00 RTW-7
SCREW
8
20 N510018350AA
Hexagon socket set screw Cup point M1.6X2-45H A2J (Trivalent)
BOLT
8
21 N510017237AA
Hexagon socket head cap screw M2.5X12-10.9 A2J (Trivalent)
BOLT
4
22 N510017234AA
Hexagon socket head cap screw M2.5X10-10.9 A2J (Trivalent)
PIN
2
23 N507AC3D-001 3X11.8L
SPRING
2
24 N510052342AA C105
O718
-
-
( KMTKA031948AA-03 )

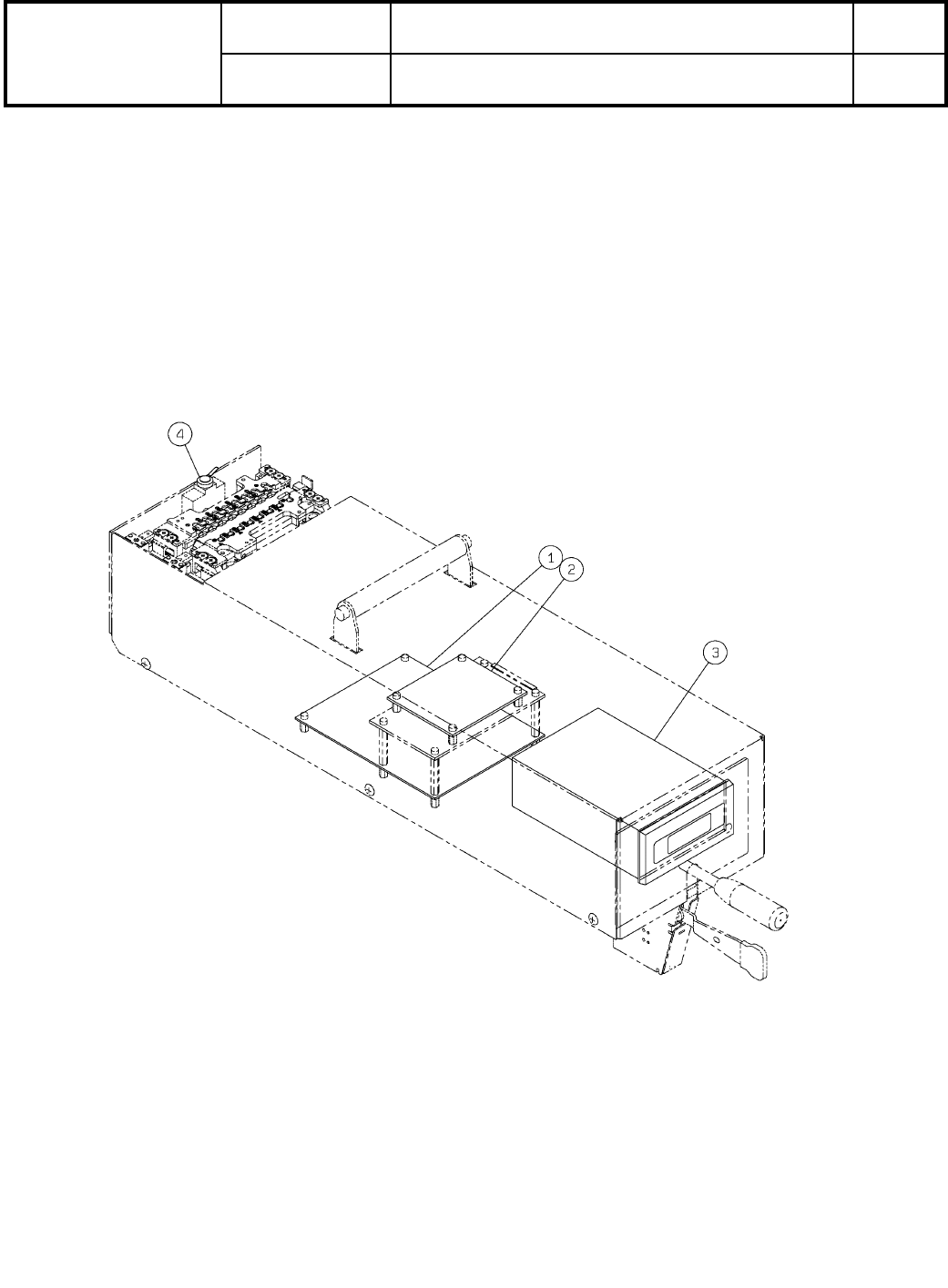

222
ヘッドメンテナンスユニット(制御)
Head Maintenance Unit(HARD)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA034945AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O719
( KMTKA034945AA-00 )
LAYOUT
Ref No. Remarks R
1
Q'ty
222
ヘッドメンテナンスユニット(制御)
Head Maintenance Unit(HARD)
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA034945AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
Head Maintainance Unit Control Board(for
D3A)
1
1 MTKB000503AA
S
MC02CF
Hot Swap Relay Board
1
2 N610048315AA
S
PNF0AL-AA
MONITOR
1
3 N510038963AA WGI-400A-10
LOAD-CELL
1
4 MTNS000010AA STC-MFSR(T)50N50407
O720
-
-
( KMTKA034945AA-00 )
