243 下受ピン セット 治具(デ ュアル):NPM- W Support Pin Setting Jig(Dual):N PM- W パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610136658A B セクシ ョンNo. PARTS LAYO UT Section No. - - O765 ( KN610136658 AB-02 ) LAYOUT
Ref No. Remarks R
1
Q'ty
242
下受ピンセット治具(シングル):NPM-W
Support Pin Setting Jig(Single):NPM-W
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610131762AD
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210164849AB
PLATE
1
2 N210155494AE
PLATE
1
3 N210164848AB
GUIDE
1
4 N210152571AD
PLATE
1
5 N210155495AB
PLATE
1
6 N210157637AC
GUIDE
1
7 N210152576AC
PLATE
1
8 N210157639AD
GUIDE
1
9 N210157640AD
KNOB
2
10 N986KNMS-834 KNMS-16-M4X10
PIN
14
11 N510020618AA MMS6-15
KNOB
1
12 N986KNMS-423 KNMS-20-M5x16
RUBBER-LEG
4
13 N510034679AB C-30-RK-26-EP-UL-Black
O764
-
-
( KN610131762AD-01 )
243

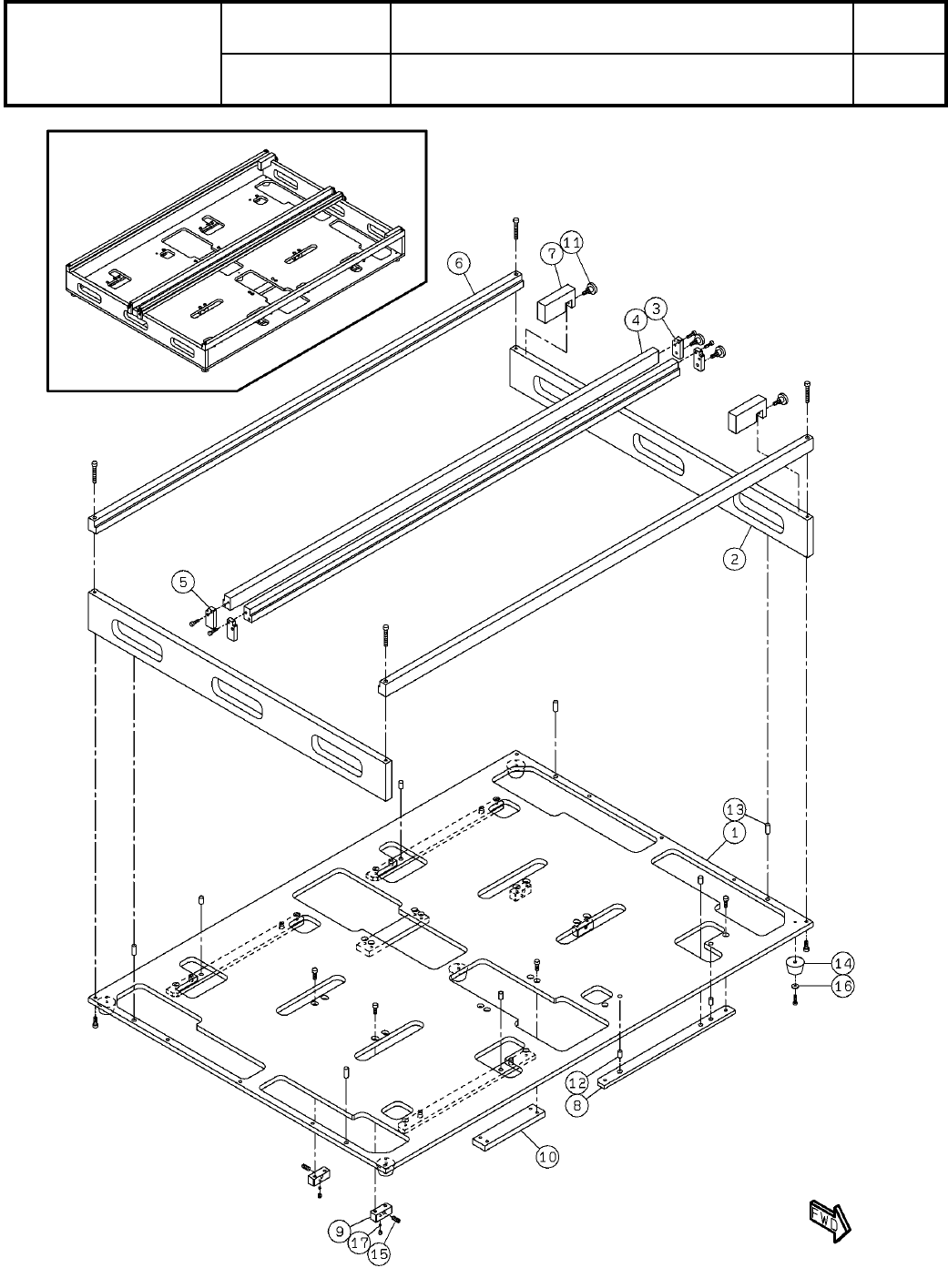

下受ピンセット治具(デュアル):NPM-W
Support Pin Setting Jig(Dual):NPM-W
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610136658AB
セクションNo.
PARTS LAYOUT
Section No.
-
-
O765
( KN610136658AB-02 )
LAYOUT
Ref No. Remarks R
1
Q'ty
243
下受ピンセット治具(デュアル):NPM-W
Support Pin Setting Jig(Dual):NPM-W
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610136658AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210161443AC
PLATE
1
2 N210164847AB
PLATE
2
3 N210164848AB
GUIDE
2
4 N210161445AC
PLATE
2
5 N210164849AB
GUIDE
2
6 N210164850AB
GUIDE
2
7 N210161447AB
STOPPER
4
8 N210161448AB
BLOCK
4
9 N210161449AB
BAR
2
10 N210161450AA
KNOB
4
11 N986KNMS-834 KNMS-16-M4X10
PIN
12
12 N510020617AA MMS6-10
PIN
4
13 N510020618AA MMS6-15
RUBBER-LEG
5
14 N982TK5183
PLUNGER
4
15 N510060262AA MPS-5
SPACER
5
16 N510014226AA
SPACER
4
17 N510020954AA
O766
-
-
( KN610136658AB-02 )
