247 ノズルケース :高速機 用 Nozz le Case:H igh-Speed Type パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610008706A A セクシ ョンNo. PARTS LAYO UT Section No. - - O773 ( KN610008706 AA-01 ) LAYOUT
Ref No. Remarks R
1
Q'ty
246
ヘッドスタンド(2ヘッド):NPM-W
Head Stand(2Head):NPM-W
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610124224AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210147290AB
PLATE
1
2 N210147291AB
COVER
1
3 N210147292AA
STOPPER
6
4 N210087569AA
FRAME
2
5 N510057966AA SFF-304 L=480
FRAME
2
6 KXF0DWK7A00 SFF-364 L=285
BRACKET
8
7 MTPA066265AA
CAP
6
8KXF0ARXAA00 SFA-005
NUT
28
9KXF0ATGAA00 SFB-002
NUT
4
10 KXF0DWJ2A00 SFB-005
WASHER
4
11 MTNK001384AA WASB20-4-5
RUBBER-LEG
4
12 KXF07WLAA00 C-30-RK-20
FRAME
1
13 N510057967AA SFF-304 L=480 TW
FRAME
2
14 KXF0DWCDA00 SFF-364 L=520(Drawing available KXF0DWCDA00)
CAP
32
15 KXF0ATFAA00 SFA-906
O772
-
-
( KN610124224AB-03 )

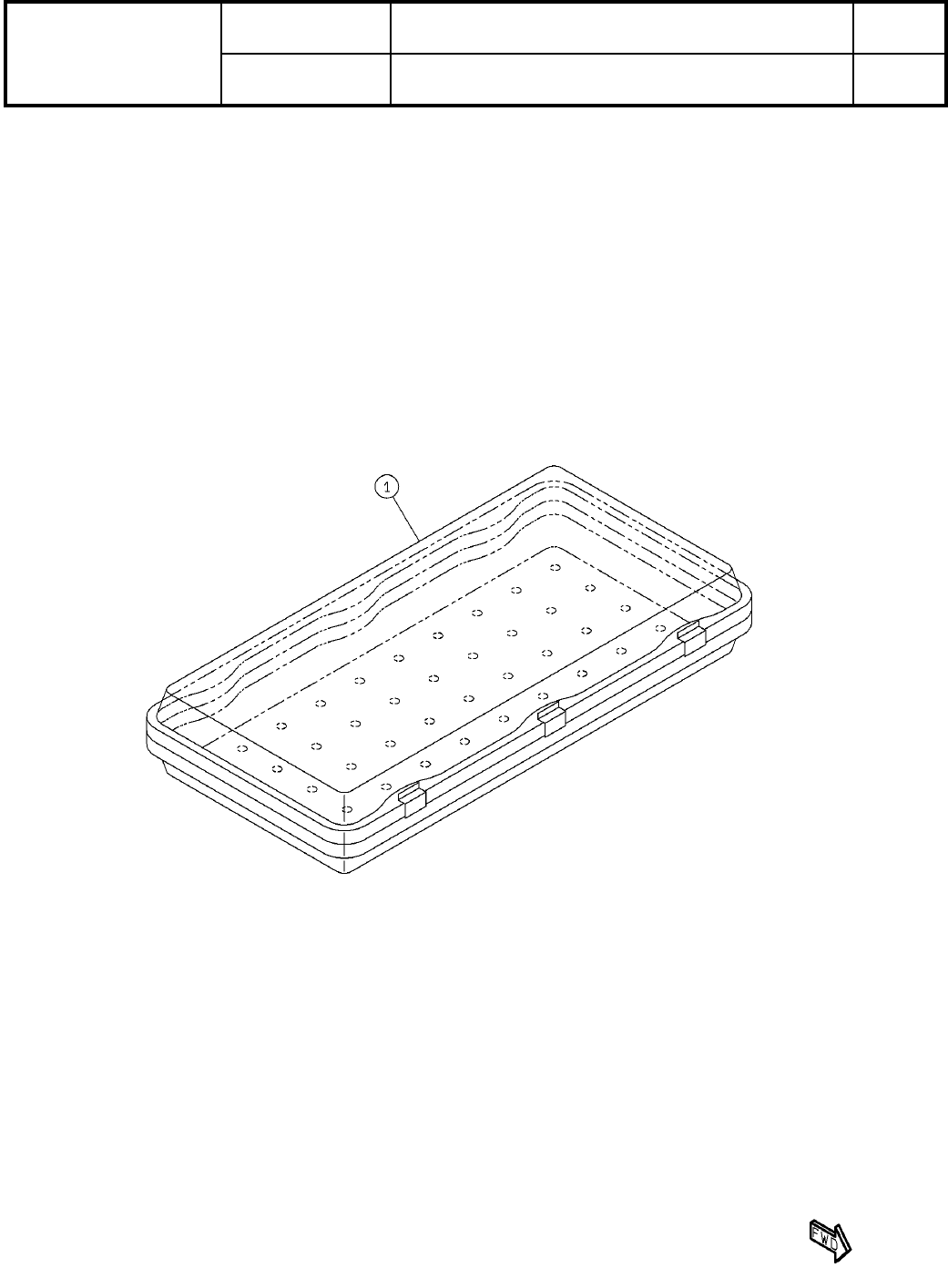

247
ノズルケース:高速機用
Nozzle Case:High-Speed Type
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610008706AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O773
( KN610008706AA-01 )
LAYOUT
Ref No. Remarks R
1
Q'ty
247
ノズルケース:高速機用
Nozzle Case:High-Speed Type
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610008706AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
CASE
1
1 N510008404AA
BOXEL container hole drilling 1605 300X150X50 5-50
O774
-
-
( KN610008706AA-01 )
