Ref No. Remark s R 1 Q'ty 15 ヘッドカメラ LED照明 :NPM ( 硫化対応) LED Light ing Unit:NPM (Sulfuriza tion Support) ｲﾗｽﾄNo. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA032265A A Part Nam e 備 考 セクションN o. PART…
15
ヘッドカメラLED照明:NPM (硫化対応)
LED Lighting Unit:NPM(Sulfurization Support)
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA032265AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S47
( KMTKA032265AA-02 )
LAYOUT
Ref No. Remarks R
1
Q'ty
15
ヘッドカメラLED照明:NPM (硫化対応)
LED Lighting Unit:NPM(Sulfurization Support)
ｲﾗｽﾄNo.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA032265AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
Coaxial White LED Lighit Unit Board
1
1 MTKB000489AA
S
PLU0AJ-FA
Side LED Lighit Unit Board (White/Red)
1
2 MTKB000490AA
S
PLU0AH-FA
PLATE
1
3 MTPA023509AB
PLATE
1
4 MTPA023510AC
COVER
1
5 MTPB022847AA
SPACER
2
6 N510037359AA ARU-2607S
SPACER
4
7 N510031004AA ASB-2505E
SCREW
6
8 N510037361AA
Cross recessed Pan head machine screw M2.6X4-4.8 A2J (Trivalent)
BOLT
4
9 N510017244AA
Hexagon socket head cap screw M2.5X4-10.9 A2J (Trivalent)
SCREW
4
10 N510018225AA
Cross recessed Truss head machine screw M2.5X4-4.8 A2J (Trivalent)
S48
-
-
( KMTKA032265AA-02 )

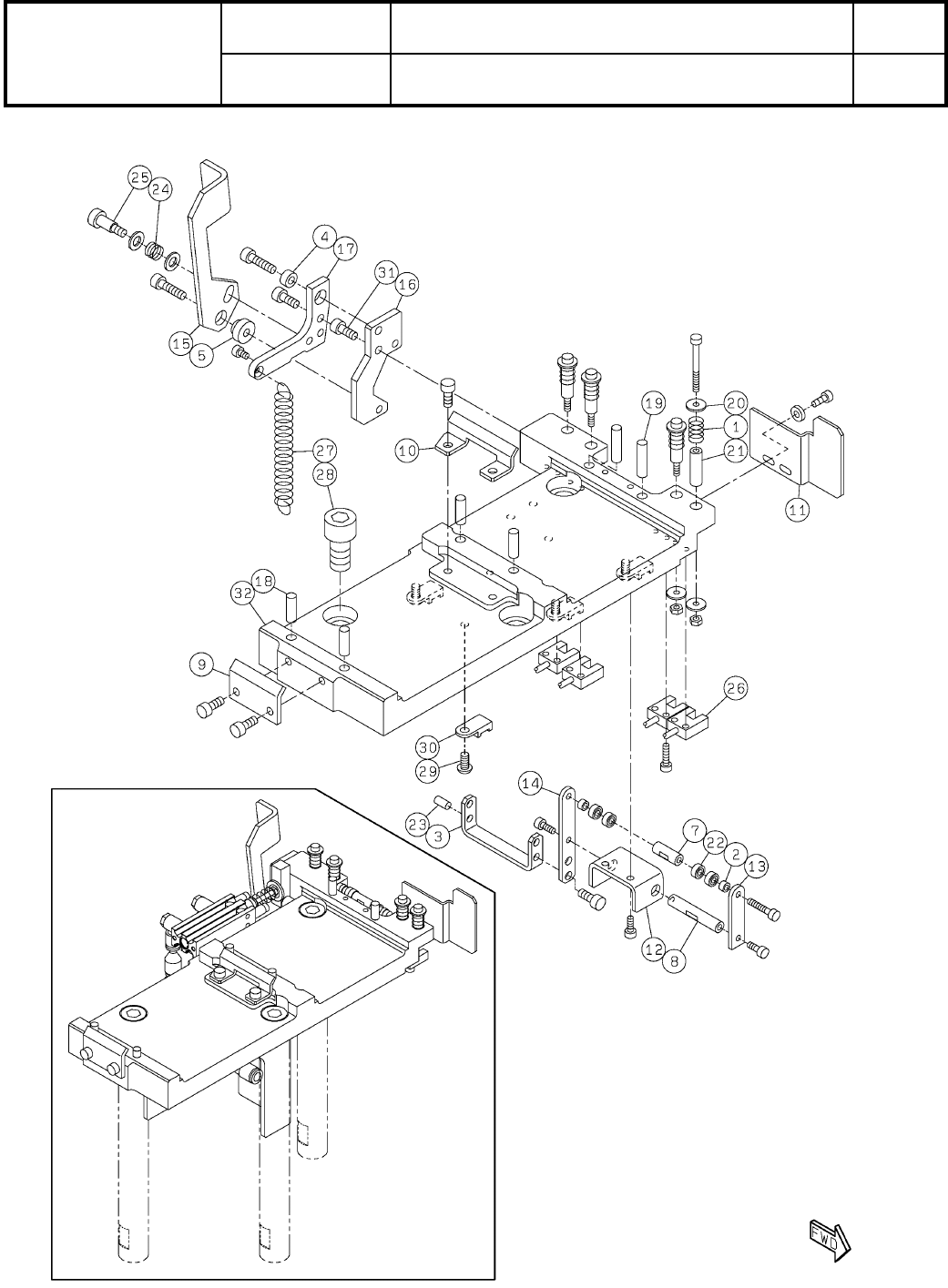

16-A
ヘッドオプション駆動ユニット:NPM-W2
Head Option Driving Unit:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000962AB
セクションNo.
PARTS LAYOUT
Section No.
-
-
S49
( KMTKA000962AB-10-1 )
LAYOUT
