Servicearbeiten Austausch / Ausbau der Y-Magnete 22 Service Manual (Internal) SIPLACE SX1/SX2/DX1/DX2 Magnete Montieren ▪ Legen Sie vor der Mo ntage der Magnete auf d en letzen Magneten die Teflonplatte und die Sicher - …
Servicearbeiten
Austausch / Ausbau der Y-Magnete
Service Manual (Internal) SIPLACE SX1/SX2/DX1/DX2 21

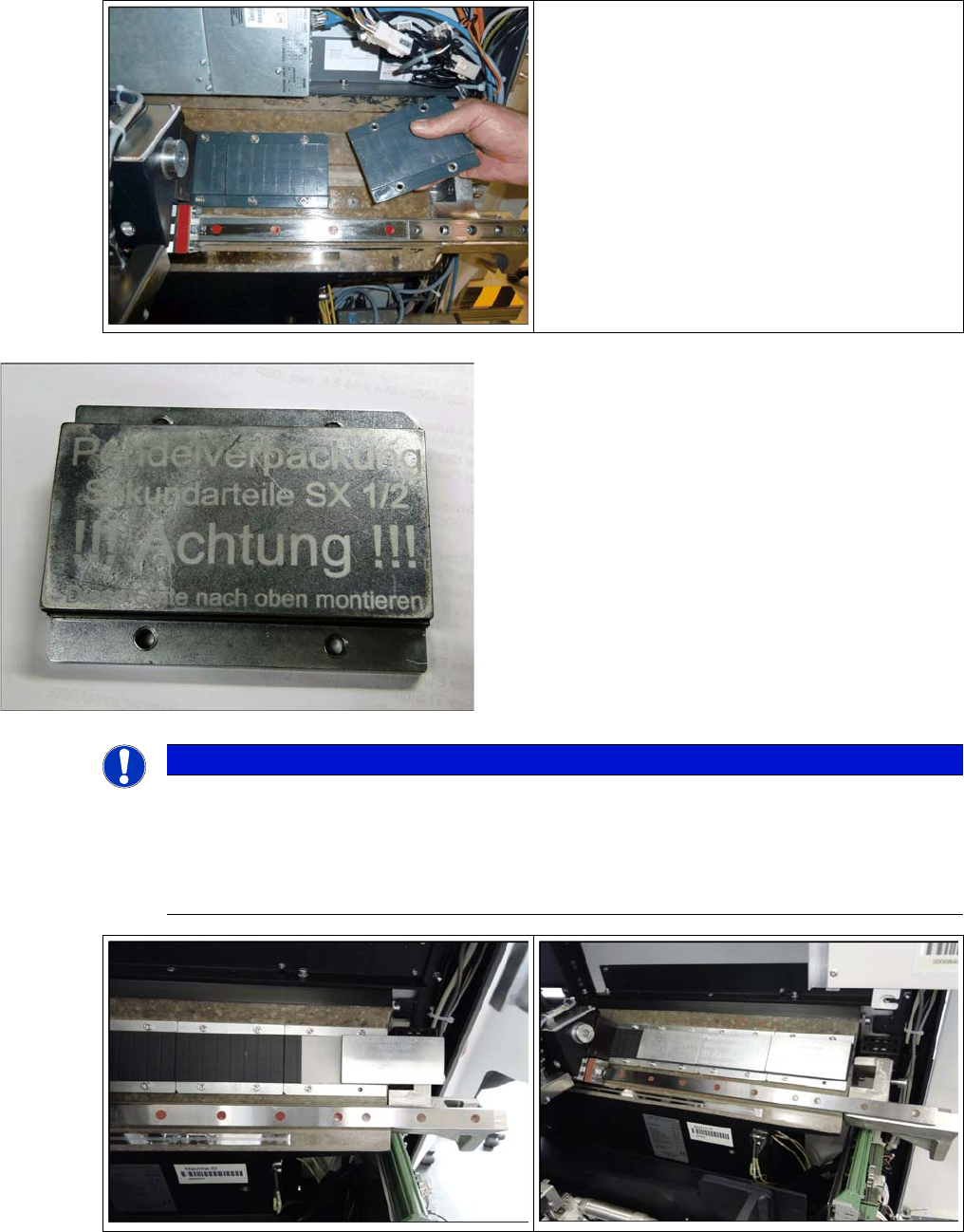

▪ Die Mettalplatte mit der Beschriftung der Sicherheitsauflage befindet sich immer oben so das man
die
se nach dem auflegen lesen kann. Siehe Bild
▪ Lösen sie den Magnet und halten Sie dabei den Magneten samt Auflage fest. Nach ent
fernen der
le
tzten Schraube den Magneten vorsichtig von außen ankippen und entnehmen.
VORSICHT! Bitte berücksichtigen Sie die Hinwei
-
se aus dem 00195600- TI Sicherheitshinweis Ma
-
gnetbahnen,D+E
▪ M
agnete dürfen grundsätzlich nur von auße
n
na
ch innen demontiert werden.
▪ Ho
llen Sie sich bei Arbeiten mit dem Magnete
n
eine Zusätzlich Pers
on zur Hilfe.
HINWEIS
Austausch Führungswagen / Loslager Y-Achse
Es müssen je zwei Magnete auf beiden Seiten demontiert werden.
Legen Sie vor der Demontage der Magnete die Teflonplatte und die Sicherheits Auflage wie im
Bild dargestellt auf alle Magnete. (Beim austausch der Führungswagen / Loslager Y-Achse auf
die äußeren 3) Somit vermeiden Sie die Magnete zu verkratzen.
Servicearbeiten
Austausch / Ausbau der Y-Magnete
22 Service Manual (Internal) SIPLACE SX1/SX2/DX1/DX2
Magnete Montieren

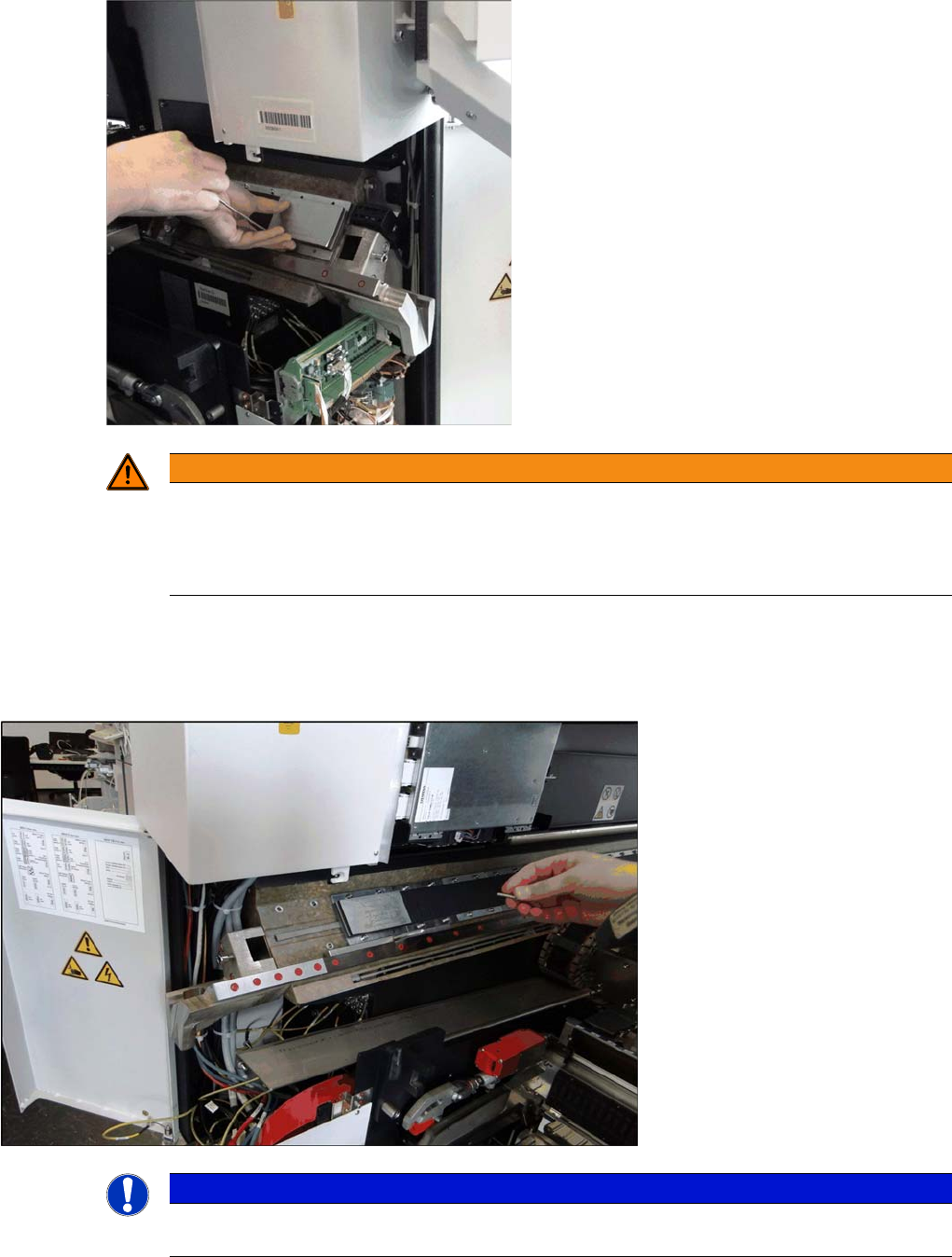

▪ Legen Sie vor der Montage der Magnete auf den letzen Magneten die Teflonplatte und die Sicher
-
heits Auflage auf. Legen Sie das Abstandsstueck fuer Y-Magnete [03065304-xx] zwischen Magn
et
und Maschinenständer.
▪ Legen Sie den Magnet mit Sicherheitsauflage auf den Maschinenständer und schieben Sie di
esen
vor
sichtig in die Montageposition.
WARNUNG
Magnetkraft 400kg
Legen Sie die Magnete niemals ungesichert auf eine Arbeitsfläche. Verwenden Sie zum La
-
gern der Magnete immer die vorgeschriebene Verpackung wie
„Karton-Stuelpdeckel fuer 03064172-01“ [03082592-xx] und mit Sicherheitsabdeckung.
HINWEIS
Bitte auf die Magnet Pollrichtung "N" achten. Diese muss für alle Magnete auf einer Seite iden
-
tisch sein.
Servicearbeiten
Austausch / Ausbau der Y-Magnete
Service Manual (Internal) SIPLACE SX1/SX2/DX1/DX2 23

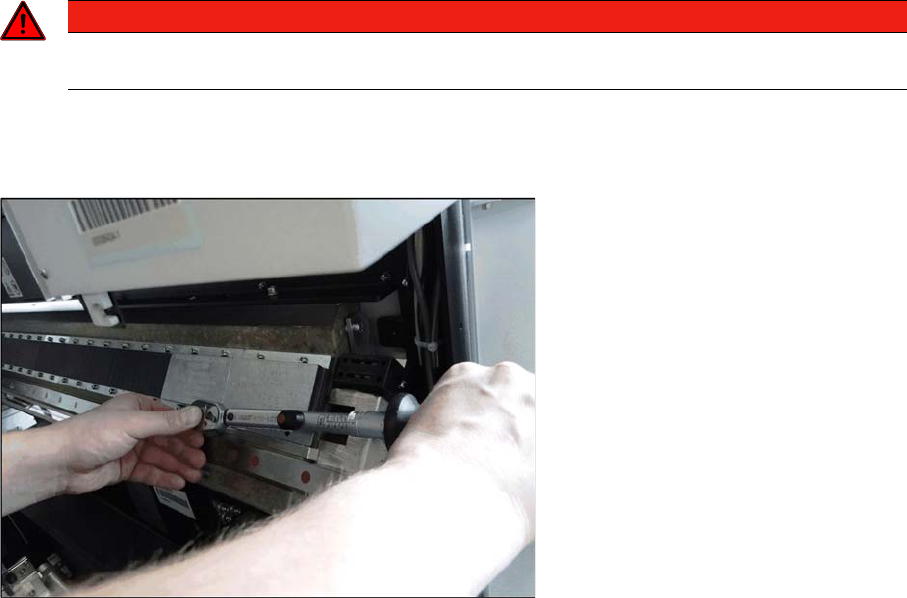

▪ Halten Sie den Magneten so lange bis Sie diesen mit der ersten Schraube fixiert haben.
▪ Drehen Sie die Restlichen Schrauben ein. Drücken Sie den Magneten gegen das Abstandstück und
Ziehen Sie die Schrauben mit einem Drehmomentschlüssel mit 9Nm an.
▪ Montieren Sie nacheinander die restlichen Magnete indem Sie diese Arbeitsweise beibehalten.
Abschließend entfernen Sie die Sicherheitsabdeckungen indem Sie die Abdeckung leicht anheben auf
die Teflonplatte ziehen und das ganz abheben. Somit vermeiden Sie die Magnete zu verkratzen.
GEFAHR
Die Magnete ziehen sich an und es besteht die Gefahr sich zwischen den Magneten die Finger
ein zu quetschen.
