Servicearbeiten Austausch der Lagerwagen Y-Führungswagen / Y-L oslager Tauschen Service Manual (Internal) SIPLACE SX1/SX2/DX1/DX2 27 ▪ Schieben Sie den neuen Führun gswagen, mit der ge - schliffenen Seite oben, auf d ie …
Servicearbeiten
Y-Führungswagen / Y-Loslager Tauschen Austausch der Lagerwagen
26 Service Manual (Internal) SIPLACE SX1/SX2/DX1/DX2
2.6.2 Austausch der Lagerwagen
▪ Demontieren Sie je zwei Magnete wie im Kapitel "Austausch / Ausbau der Y-Magnete beschrieben.

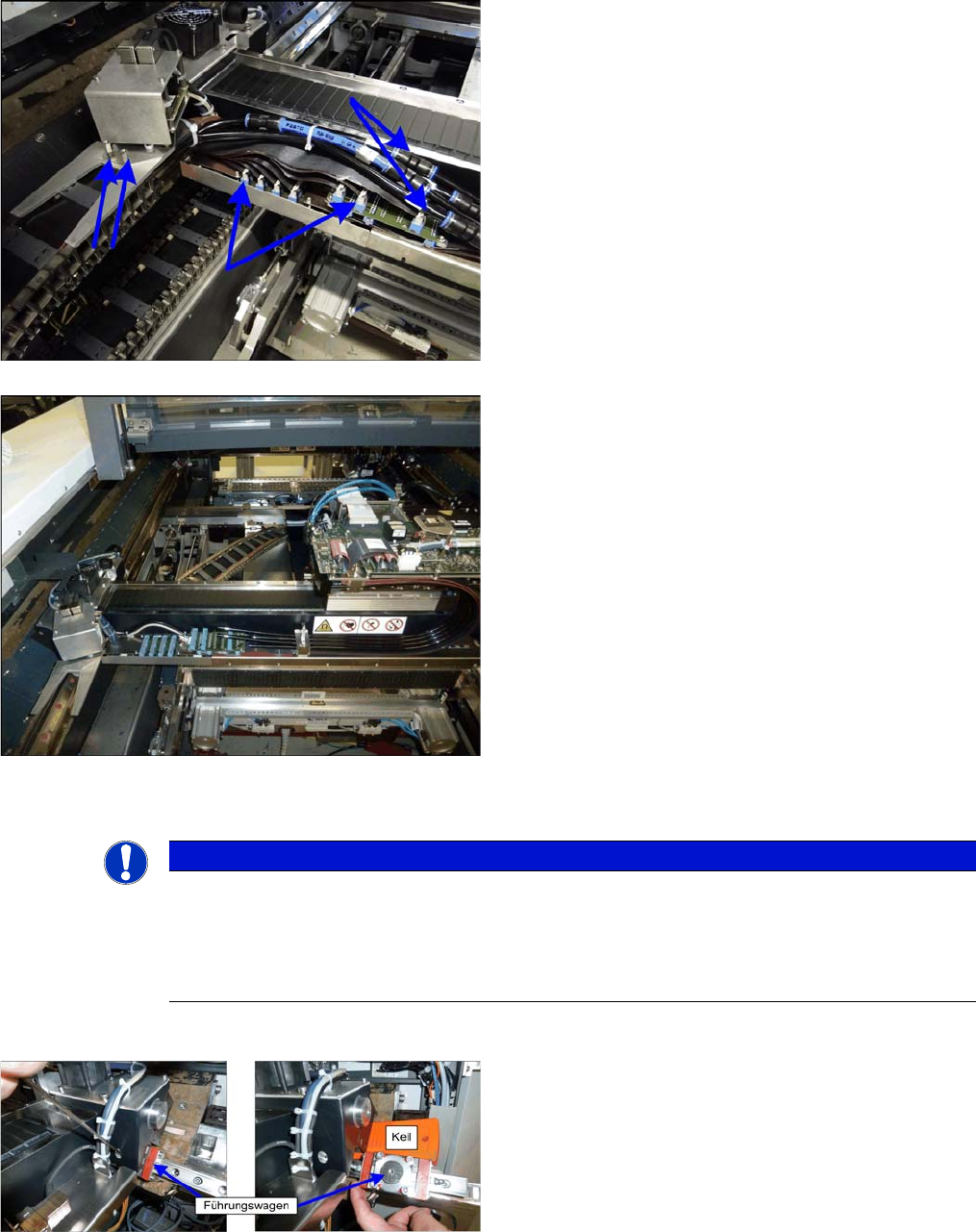

▪ Stecken Sie die Flachbandkabel und Schläuche das
Y-Kabelschlepp am Portalinterface X- und Y-Achse
ab.
▪ Lösen Sie die beiden Sechskant-Abstandsbolzen am
Halter des Y-Sensormoduls
▪ Legen Sie den Kabelschlepp so in die Maschine das
dieser beim herausfahren des Portals nicht
beschädigt werden kann.
HINWEIS
Unter Umständen ist unter den Adaptern eine 40µ dünne Scheibe untergelegt. Diese sind nicht
Bestandteil des Ersatzteilpaktes und werden Portalabhängig untergelegt. Ob die Unterlage am
kopfseitigen Festlager oder am portalseitigen Festlager untergelegt wird ist abhängig vom Hys
-
teresetest in der Portalinsel Fertigung. Diese müssen für das neue Lager wieder verwendet
werden. Diese wird zwischen "Festlagerpilz" und Portal eingelegt.
▪ Schieben Sie das Portal nach außen so das die Mag
-
nete keine Wirkung mehr auf das Portal haben.
▪ Lösen Sie die Schraube des Führungswagen
▪ Legen Sie einen Kunststoffkeil am Motor unter so das
Sie den Führungswagen herausziehen können.Schieben
Sie den Führungswagen von der Führungsschiene auf
die zusätzliche Transportsicherung aus dem Ersatzteil
-
paket Führungswagen.
Servicearbeiten
Austausch der Lagerwagen Y-Führungswagen / Y-Loslager Tauschen
Service Manual (Internal) SIPLACE SX1/SX2/DX1/DX2 27

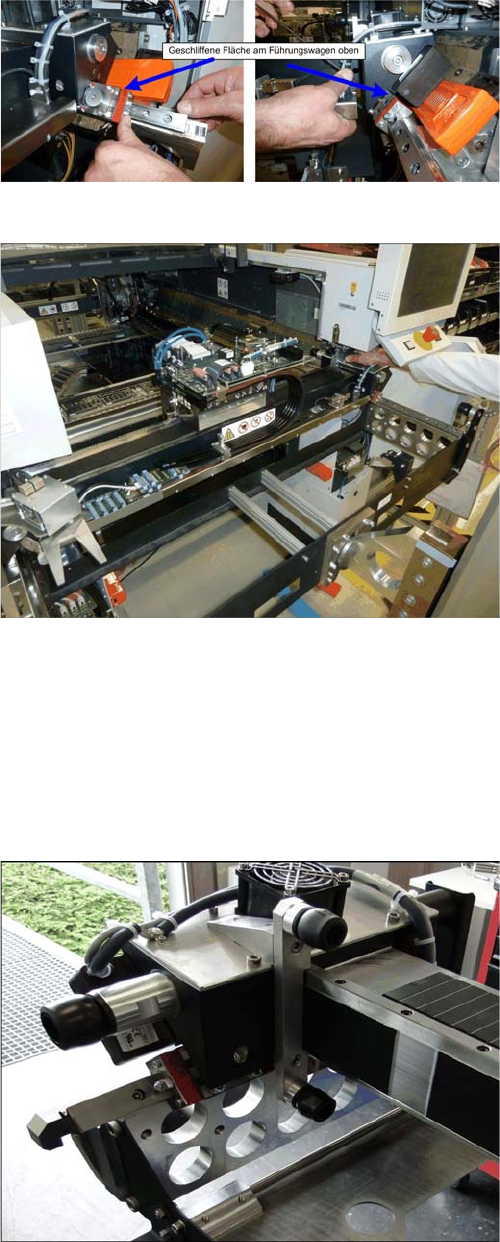

▪ Schieben Sie den neuen Führungswagen, mit der ge
-
schliffenen Seite oben, auf die Führungsschiene und un
-
ter das Portal.
▪ Schrauben Sie den Führungswagen leicht fest. Ach
-
tung der Wagen darf noch nicht fest angezogen werden.
Dieses geschieht erst auf der Portalwanne da erst dort
die Parallelität der beiden Führungswagen am Portal ein
-
gestellt werden kann.
▪ Fahren Sie das Portal wie in der Montageanleitung
Portalmodularität SIP. SX1/SX2 [00196626-xx] auf die
Portalwanne.
▪ Den Bestückkopf in die Mitte des Portals verschie
-
ben.Dadurch ist gewährleistet, dass die Last gleichmäßig
verteilt ist.
▪ Die zwei Transportsicherungen des Bestückkopfs mon
-
tieren. Der Kopf muss in der Mitte des Portals sein.
▪ Den Portallift mit verriegelter Portalwanne an die Ma
-
schine bis an die Andockvorrichtung fahren.
▪ Die Portalwanne mit den Andockhaken an den
Öffnungen der Andockvorrichtung einhängen.
▪ Das Portal auf die Portalwanne aufschieben und die
Kippsicherung einrasten!
▪ Den Portal-Lift mit Portalwanne und dem Portal aus der
Andockvorrichtung heben und aus der Maschine fahren.
▪ Die 3 Transportsicherungen für das Portal an der Por
-
talwanne anbringen! Das Portal mit der Portalwanne nur
mit allen Transportsicherungen transportieren! Das Por
-
tal mit der Portalwanne nicht über längere Stecken fah
-
ren.
▪ Lösen Sie nun den zweiten Führungswagen und schie
-
ben Sie diesen wieder auf eine freie Transportsicherung.
Servicearbeiten
Y-Führungswagen / Y-Loslager Tauschen Austausch der Lagerwagen
28 Service Manual (Internal) SIPLACE SX1/SX2/DX1/DX2

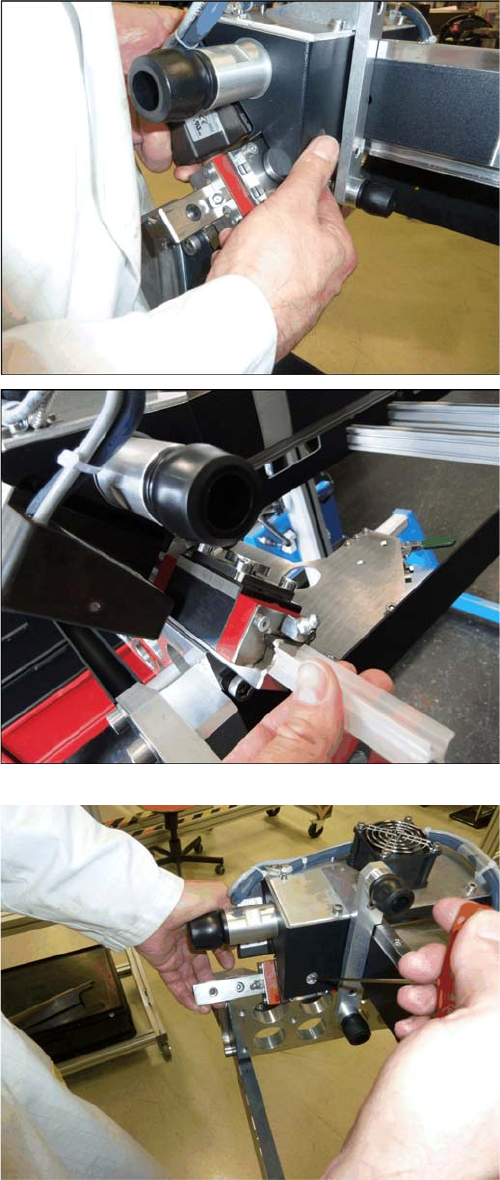

▪ Schieben Sie den neuen Führungswagen, mit der ge
-
schliffenen Fläche oben, auf die Scheine an der Portal
-
wanne und unter das Portal und schrauben sie dieses
leicht an.
Drücken Sie nun das Portal am Puffer und Ziehen Sie die
Schrauben beider Führungswagen gleichmäßig an. Die
Wagen müssen an der Fräsfläche des Portals
anliegen!
