Servicearbeiten
Y-Führungswagen / Y-Loslager Tauschen Tausch Loslager Laufrolle LR205-2RSR [03076849-xx]
32 Service Manual (Internal) SIPLACE SX1/SX2/DX1/DX2
▪ Lösen und entfernen Sie das erste Loslager.
▪ Die Lagerachse sitzt in einer Passung. Hebeln Sie ggf. das Lager vorsichtig mit einem Schraubendre
-
her heraus.
▪Montieren Sie das Loslager und
ziehen Sie die Schrauben mit ei
-
nem Drehmoment von 21Nm an.
▪ Wiederholen Sie die Arbeiten
am zweiten Loslager.

Servicearbeiten
Tausch Loslager Laufrolle LR205-2RSR [03076849-xx] Y-Führungswagen / Y-Loslager Tauschen
Service Manual (Internal) SIPLACE SX1/SX2/DX1/DX2 33
Kontrollieren Sie die Führungsschienen auf Abnutzungsspuren wie z.B. Rattermarken. Tauschen Sie
ggf. die Führungsschienen. Lesen Sie hierzu das Kapitel Tausch Führungsschienen in dieser internen
Serviceanleitung.
Montieren Sie die Magnete wie im Kapitel Magnete montieren beschrieben.
► Fahren Sie das Portal wie in der Montageanleitung Portalmodularität SIP. SX1/SX2 [00196626-xx]
Kapitel: 3.4 Einbau des Portals beschrieben wieder in die Maschine.
► Fixieren Sie den Kabelschlepp mit den Sechskant Abstandbolzen (diesen müssen mit Loctite 241
gesichert werden. Stecken Sie alle Kabel und Schläuche wieder an. Näheres hierzu finden Sie auch
unter: Kapitel: 3.5 Kabelschlepp anschließen bzw. Serviceanleitung SX Kapitel 3.3.12 Y- Kabel
-
schlepp tauschen [03075584-xx]
► Montieren Sie die Puffer wieder und schließen Sie die seitlichen Türen. (Die Schrauben des Puffer
müssen mit Drehmoment 14 Nm angezogen werden.
► Überprüfen Sie die Einstellung des Lesekopfes mit dem Lesekopf MS20.xxM / Pruefgeraet PG-U
03071361-xx und stellen Sie die Postiion ggf mit der Fuehlerlehre 0,75mm Kunststoff 03090774-xx
neu ein.
► Kalibrieren Sie die Maschine wie in der Montageanleitung Portalmodularität SIP. SX1/SX2
[00196626-xx] Kapitel 3.6.6 Kalibrierung durchführen beschrieben.
► Folgende Kallibrierungen müssen durchgeführt werden:
1. Einstellen Encoder Y-Achse
2. Verfahrbereich
3. Parametrierung X-Achse
4. Mapping Y-Achse

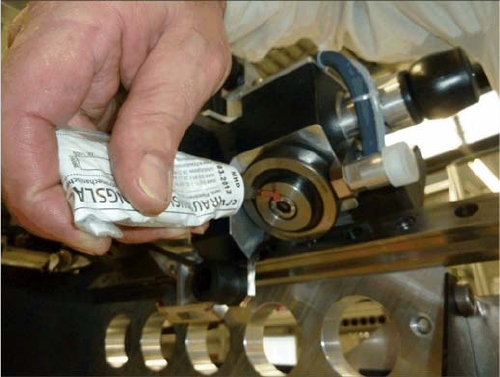

▪ Beide Seiten mit dem Sicherungslack rot markieren.
▪ Montieren Sie das Abdeckblech
Servicearbeiten
Y-Führungswagen / Y-Loslager Tauschen Abschließende Arbeiten
34 Service Manual (Internal) SIPLACE SX1/SX2/DX1/DX2
2.6.4 Abschließende Arbeiten
▪ Kontrollieren Sie die Führungsschienen auf Abnutzungsspuren wie z.B. Rattermarken. Tauschen
Sie ggf. die Führungsschienen. Lesen Sie hierzu das Kapitel Tausch Führungsschienen in dieser
internen Serviceanleitung.
▪ Montieren Sie die Magnete wie im Kapitel Magnete montieren beschrieben.
► Fahren Sie das Portal wie in der Montageanleitung Portalmodularität SIP. SX1/SX2 [00196626-xx]
Kapitel: 3.4 Einbau des Portals beschrieben wieder in die Maschine.
► Fixieren Sie den Kabelschlepp mit den Sechskant Abstandbolzen (diesen müssen mit Loctite 241
gesichert werden. Stecken Sie alle Kabel und Schläuche wieder an. Näheres hierzu finden Sie auch
unter: Kapitel: 3.5 Kabelschlepp anschließen bzw. Serviceanleitung SX Kapitel 3.3.12 Y- Kabelschlepp
tauschen [03075584-xx]
► Montieren Sie die Puffer wieder und schließen Sie die seitlichen Türen. (Die Schrauben des Puffer
müssen mit Drehmoment 14 Nm angezogen werden.
► Überprüfen Sie die Einstellung des Lesekopfes mit dem Lesekopf MS20.xxM / Pruefgeraet PG-U
03071361-xx und stellen Sie die Postiion ggf mit der Fuehlerlehre 0,75mm Kunststoff 03090774-xx
neu ein.
► Kalibrieren Sie die Maschine wie in der Montageanleitung Portalmodularität SIP. SX1/SX2
[00196626-xx] Kapitel 3.6.6 Kalibrierung durchführen beschrieben.
► Folgende Kallibrierungen müssen durchgeführt werden:
1. Einstellen Encoder Y-Achse
2. Verfahrbereich
3. Parametrierung X-Achse
4. Mapping Y-Achse
