48 CE対応コンベア開口 部 PHユニ ット Conveyer opening PH unit for CE パーツレイアウト Ki t N o . キット 品番 Kit N am e キット名称 N610013518AA ｾｸｼｮﾝNo. PARTS LAYOUT Section No. - - S191 ( KN610013518AA-03 )
Ref
No.
Remarks
R
1
Q'ty
47-D
一
括交換台車(
コンパ
ク
ト
タ
イプ
)
Feeder Cart(Compact Type)
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610056962AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
COLLAR
28
1 N210083870AA
SHAFT
2
2 N210059566AA
COLLAR
1
3 N210072118AA
ARM
2
4 N210181434AA
HANDLE
2
5 N610064186AA
GUIDE
2
6 N210028941AA
SHAFT
3
7 N210071690AA
SPACER
2
8 N210083866AA
COLLAR
1
9 N210071691AA
COLLAR
1
10 N210071692AA
COLLAR
27
11 N210083925AA
SPACER
2
12 N210083863AA
SPACER
54
13 N210006937AA
PLATE
2
14 N210071695AC
PLATE
54
15 N210071696AB
BRACKET
1
16 N210071699AA
BRACKET
1
17 N210071700AA
GUIDE
27
18 N210083865AA
PLATE
2
19 N210083926AA
BRACKET
2
20 N210073988AA
HOOK
1
21 N210079717AA
GUIDE
1
22 N210083877AB
SEPARATOR
5
23 N210087042AB
RUBBER-LEG
2
24 KXF0CU2AA00 C-31-3
URETHANE
2
25 N510013791AA A20-40
BOLT
2
26 KXF09DZAA00 MSB8-40
WASHER
24
27 N210091541AA
SCREW
108
28 N510004763AA
Countersunk head tapping screw M4X8L+TB2430 2-type with slot
BOLT
6
29 N510017568AA
Hexagon socket button head screw M6X8-10.9 A2S (Trivalent)
SCREW
2
30 N510018251AA
Cross recessed Truss head machine screw M3X5-4.8 A2J (Trivalent)
BOX
1
33 KXF0DX4LA00 190564KB-2EB
CLAMP
1
34 N510039096AA CY1-16
RING
1
35 N510021575AA RING-227B
SHEET
2
36 MTPZ000615AA
SPRING
1
37 N210085774AA
BOLT
4
38 N510017555AA
Hexagon socket button head screw M6X12-10.9 A2J (Trivalent)
BOLT
2
39 N510017428AA
Hexagon socket head cap screw M6X12-10.9 A2J (Trivalent)
WASHER
2
40 N510020101AA Thick washer M6
PIN
2
41 N210181436AA
BOLT
2
42 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
S190
--
( KN610056962AA-26-4 )

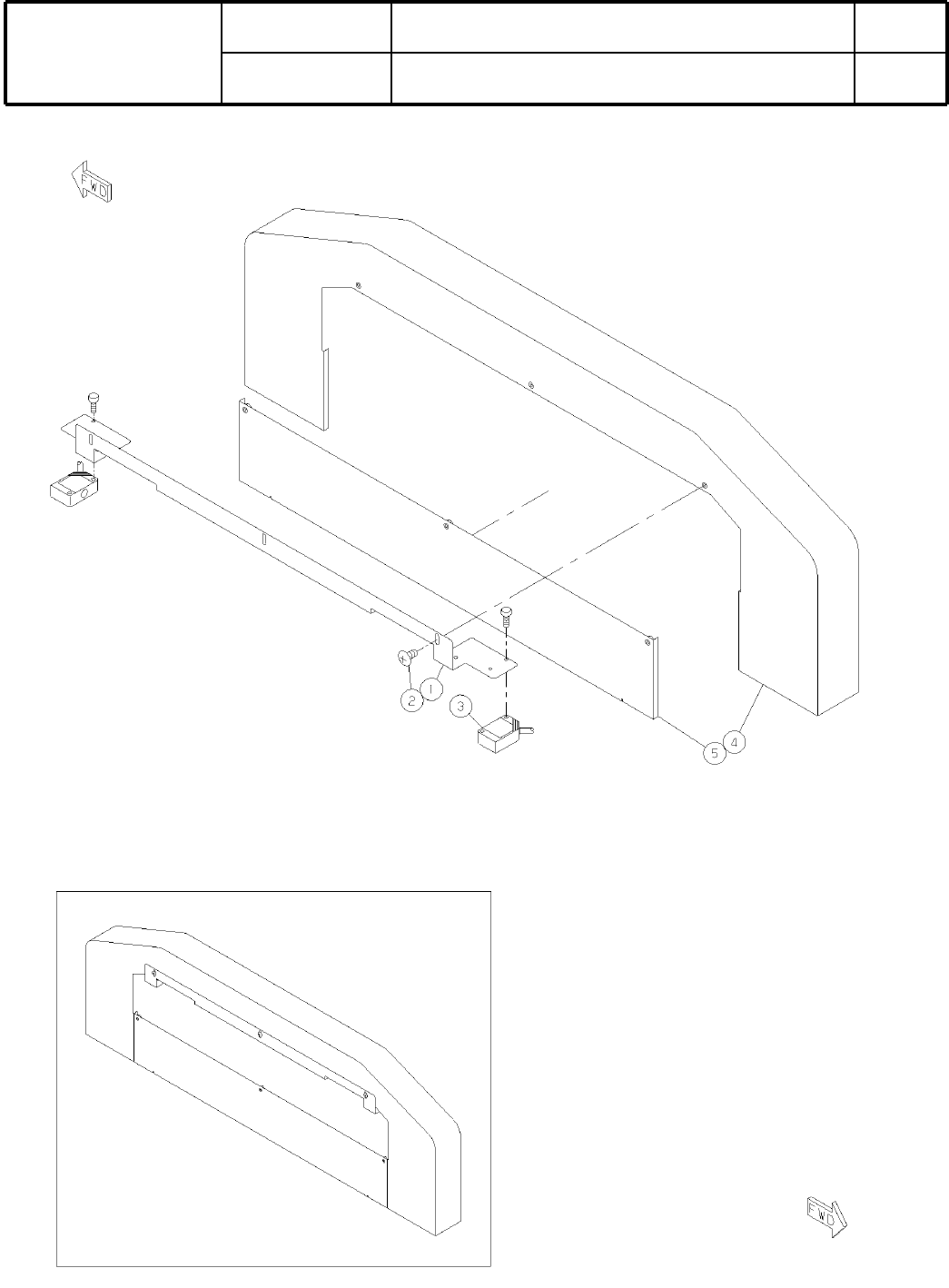

48
CE対応コンベア開口
部
PHユニット
Conveyer opening PH unit for CE
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610013518AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
S191
( KN610013518AA-03 )
Ref
No.
Remarks
R
1
Q'ty
48
CE対応コンベア開口
部
PHユニット
Conveyer opening PH unit for CE
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610013518AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 N210022976AA
SCREW
3
2 N510018282AA
Cross recessed Truss head machine screw M4X8-4.8 A2J (Trivalent)
SENSOR(270mm800mm)
1
3 N610013591AA
S
COVER
1
4 N210024436AA
S
COVER
1
5 N210024437AA
S
S192
--
( KN610013518AA-03 )
