Intelligent Tape Feeder 操作手册 7.1 关于故障 Page 7-26 INTF-C-OMB07-A01-06 7.1.16 顶层带在存储盒内堵塞的情况 (12 mm 以上 ) 在 12 mm 以上的编带供料器上使用粘着 性很强的顶层带的工件， 使压紧编带在存储盒内堵塞不 能 够卷入、脱离，发生吸着错误时使用 该工件。 安装方法，请按以下顺序进行操作。 详细情况、请参照下表。 模块机编号 KIT 编号 对象供料器…
Intelligent Tape Feeder
操作手册
7.1
关于故障
INTF-C-OMB07-A01-06 Page 7-25
9
状态显示
LED L
橙
色高速闪烁
自动运转中
检测出搬送电机
L
侧为超负载
没有正确设置元件
正确设置元件
供料器的区块安装错误
正确设置区块
设置了规格范围外的元件
设置规格范围内的元件
供料器的端部或滑动器部位被
载体编带堵住
取出堵住的编带
发生错误
供料器内部发生异常
(
搬送电机、基板
)
更换或修理供料器
10
状态显示
LED R
橙色高速闪烁
自动运转中
检测出搬送电机
R
侧为超负载
没有正确设置元件
正确设置元件
供料器的区块安装错误
正确设置区块
设置了规格范围外的元件
设置规格范围内的元件
供料器的端部或滑动器部位被
载体编带堵住
取出堵住的编带
发生错误
供料器内部发生异常
(
搬送电机、基板
)
更换或修理供料器
11
状态显示
LED L,R
两侧橙色高速闪烁
自动运转中
检测出搬送电机
的过电流
(L/R
两侧皆是
)
没有正确设置元件
正确设置元件
供料器的区块安装错误
正确设置区块
设置了规格范围外的元件
设置规格范围内的元件
供料器的端部或滑动器部位被
载体编带堵住
取出堵住的编带
发生错误
供料器内部发生异常
(
搬送电机
,
基板
)
更换或修理供料器
12 mm
以上的单式供料器上没有
“
状态显示
LED R
黄色
”
。

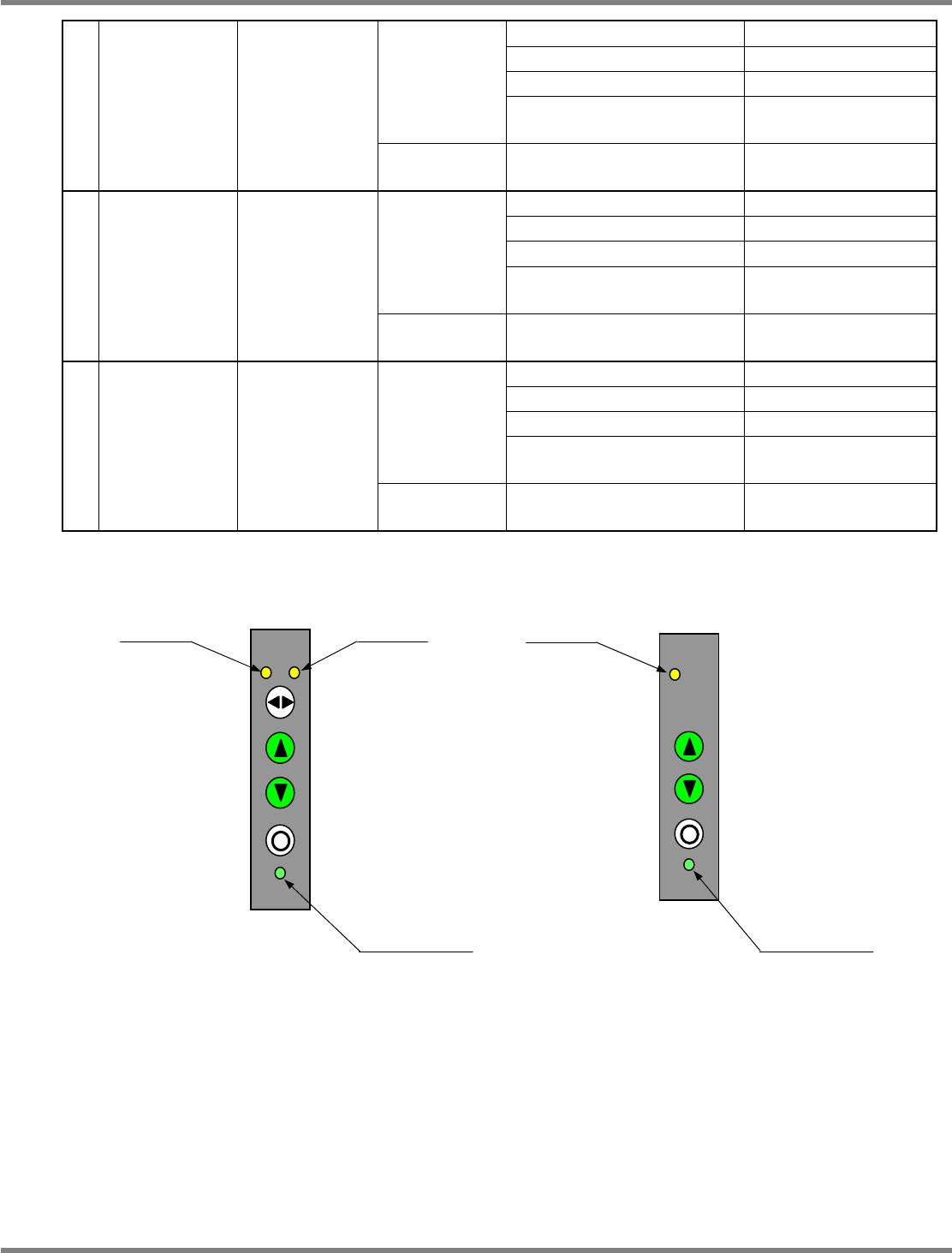

图
1) LED
配置图
(8 mm W)
图
2) LED
配置图
(12 mm
以上
S)
状态显示
LED L
状态显示
LED R
状态显示
LED L
(
单编带供料器时，
无效。
)
可导出显示
LED
可导出显示
LED
Intelligent Tape Feeder
操作手册
7.1
关于故障
Page 7-26 INTF-C-OMB07-A01-06

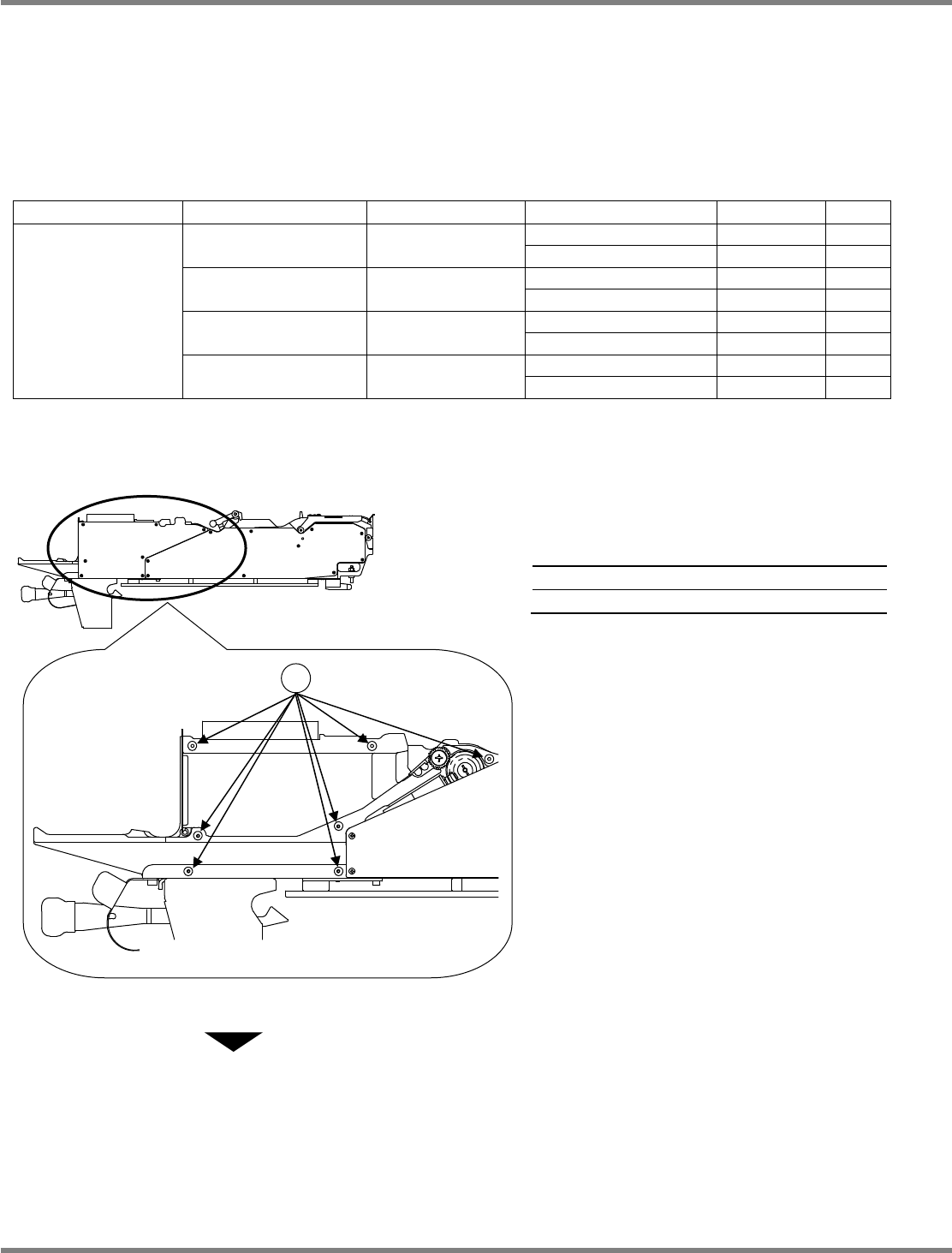

7.1.16
顶层带在存储盒内堵塞的情况
(12 mm
以上
)
在
12 mm
以上的编带供料器上使用粘着性很强的顶层带的工件，使压紧编带在存储盒内堵塞不能
够卷入、脱离，发生吸着错误时使用该工件。
安装方法，请按以下顺序进行操作。
详细情况、请参照下表。
模块机编号
KIT
编号
对象供料器
元件型号
图编号
履历
KXFW1KSAA00
KXFW1KVKA00 12 mm/16 mm
KXFA1Q08A
62010 00
KXFA1Q09A
62020 00
KXFW1KVLA00 24 mm/32 mm
KXFA1Q0AA
63010 00
KXFA1Q09A
62020 00
KXFW1KVMA00 44 mm/56 mm
KXFA1Q0BA
64010 00
KXFA1Q09A
62020 00
KXFW1KVNA00 72 mm
KXFA1Q0CA
65010 00
KXFA1Q0DA
65020 00
顶层带存储盒
(
选购件
)
的安装顺序
1.
拧开顶层带收藏部带有十字的埋头小
螺钉
M2.5
6L (SUS) 7
处、卸下外壳。
名称
十字埋头小螺钉安装部位
下一页
1
Intelligent Tape Feeder
操作手册
7.1
关于故障
INTF-C-OMB07-A01-06 Page 7-27

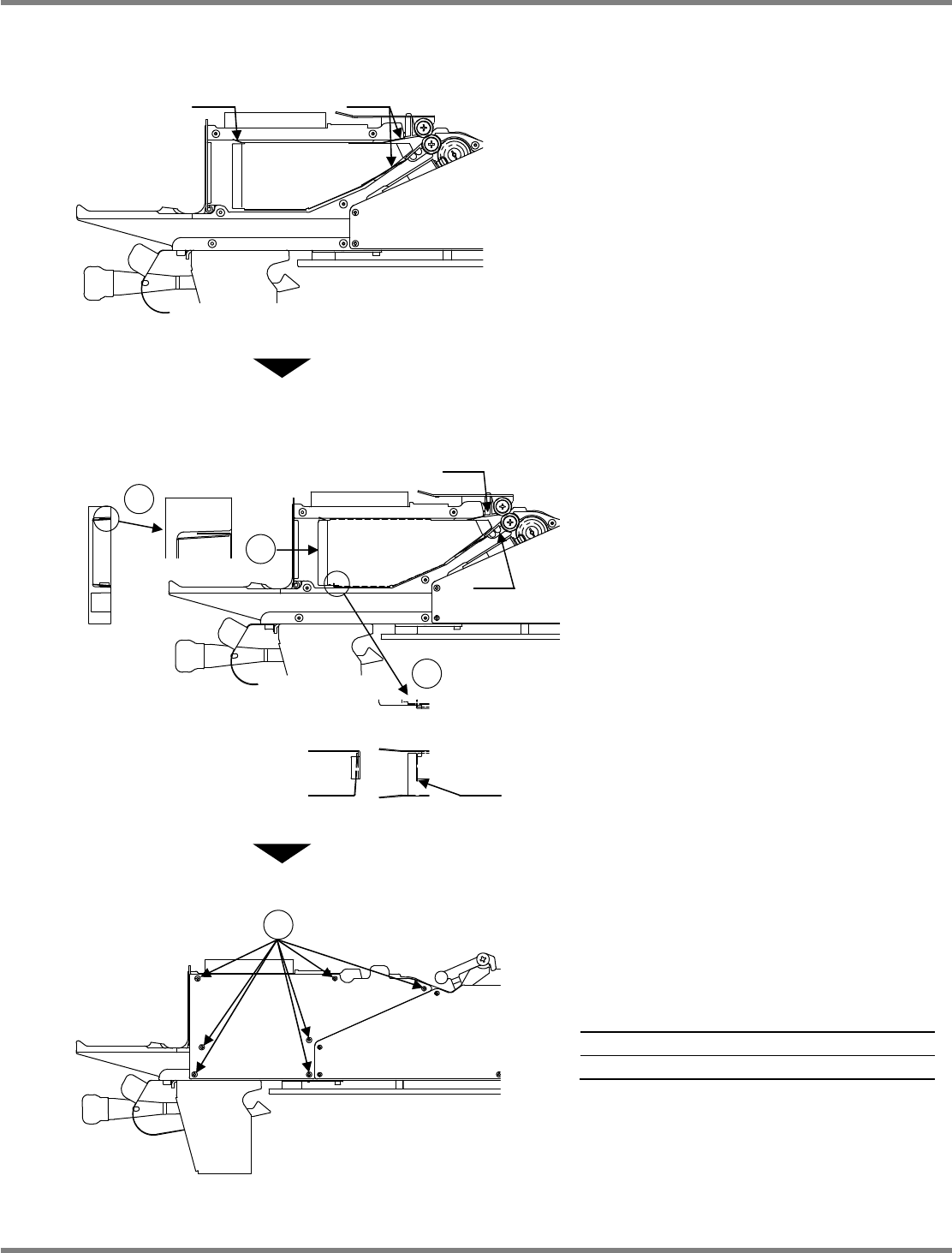

2.
一边关闭前后的片簧部一边将盒推入
顶层带收藏部。
片簧
片簧
3.
把顶层带存储盒盖也推入进去。
上
COMB
盖子的弯曲部分插入到框架和盒的中间。
使盖子的下面的弯曲部位插入到盒的狭
缝处。
(
为了前后一致
)
下
COMB
盒、盖安装完了之后、把盒子整体推向前
方直到盒的片簧碰到上面或下面的
COMB
。
4.
确认盖的上面没有超出框架盖的安装
面、拧紧顶层带收藏部的十字埋头小螺
钉
M2.5
6L (SUS) 7
处、安上外壳。
拧紧扭矩标准为
40 cN•m
5
。
名称
十字埋头小螺钉安装部
狭缝
2
3
1
1
