Intelligent Tape Feeder 操作手册 5.1 编带导轨 ( 编带压盖部 ) Page 5-4 INTF-C-OMB05-A01-02 2. 打开供料器的编带压盖。 3. 把编带导轨上的显示编带进给方向的 标记按照编带进给方向插入到供料器 的沟槽内， 用精密的十字螺丝刀 固定 在导轨的前侧。 名称 精密十字螺丝刀 盆头小螺钉固定用孔 埋头螺钉固定用孔 在编带导轨上显示编带宽度的标记 12 mm 用 …
Intelligent Tape Feeder
操作手册
5.1
编带导轨
(
编带压盖部
)
INTF-C-OMB05-A01-02 Page 5-3

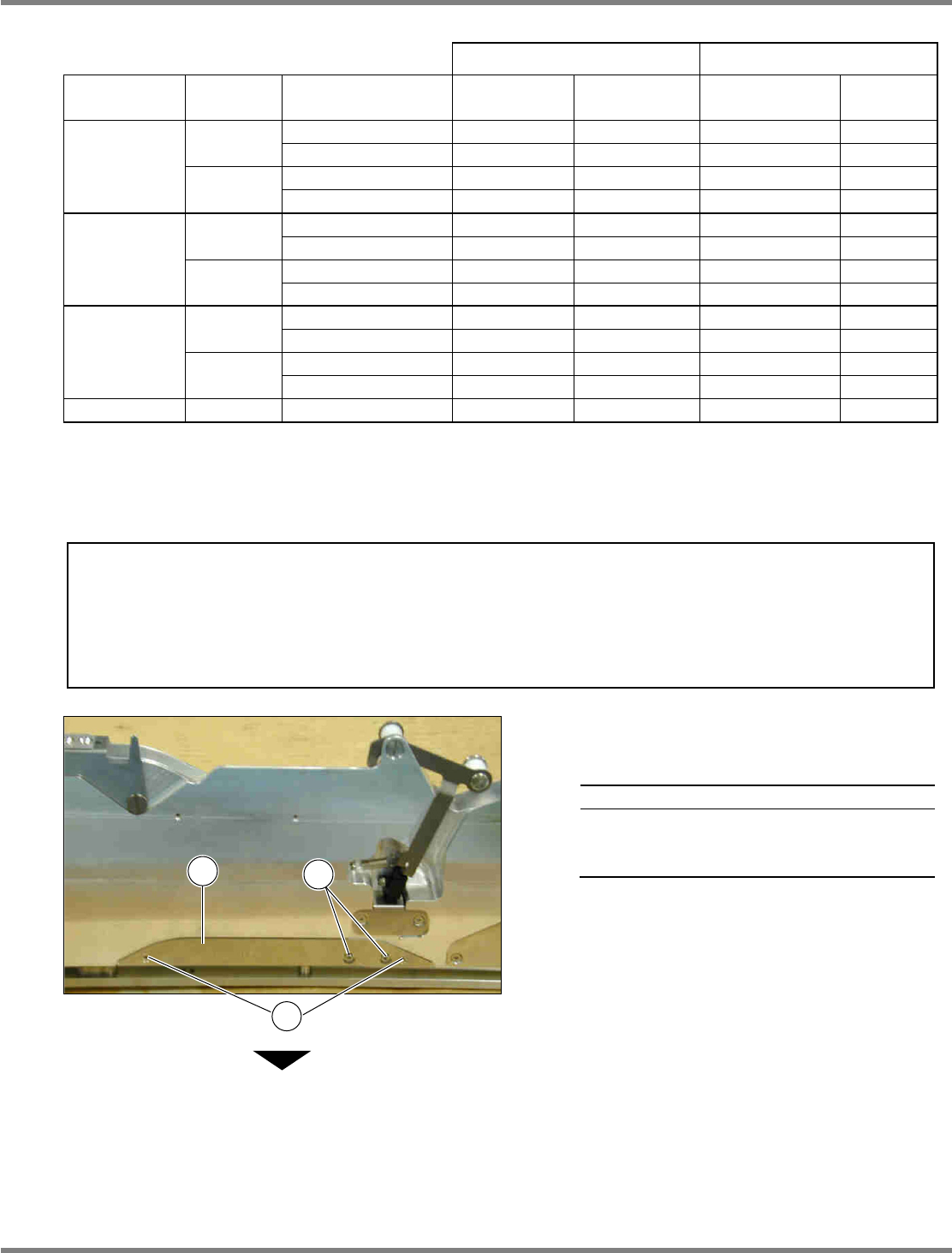

凸台和编带沟槽的尺寸
可供给工件
供料器的槽尺寸
供料器的种类
编带宽度 编带导轨
A.
最大凸台的
宽度
B.
最大凸台的
厚度
C.
槽宽
D
槽深
12 mm/16 mm
12 mm
(a)
埋头螺钉
8.3 mm 15 mm 8.4 mm 15.2 mm
(b)
盆头小螺钉
8.3 mm 13 mm
8.4 mm
以下
13.5 mm
16 mm
(b)
盆头小螺钉
10 mm 13 mm 11.475 mm 13.5 mm
没有编带导轨
12 mm 15 mm 12.275 mm 16 mm
24 mm/32 mm
24 mm
(a)
埋头螺钉
20 mm 15 mm 20.3 mm 15.2 mm
(b)
盆头小螺钉
20 mm 13 mm
20.3 mm
以下
13.5 mm
32 mm
(b)
盆头小螺钉
23 mm 13 mm 24.45 mm 13.5 mm
没有编带导轨
24.5 mm 15 mm 25.25 mm 16 mm
44 mm/56 mm
44 mm
(a)
埋头螺钉
37 mm 15 mm 37.55 mm 15.2 mm
(b)
盆头小螺钉
37 mm 13 mm
37.55 mm
以下
13.5 mm
56 mm
(b)
盆头小螺钉
47.3 mm 13 mm 48.6 mm 13.5 mm
没有编带导轨
49 mm 15 mm 49.4 mm 16 mm
72 mm 72 mm
没有编带导轨
58.5 mm 16 mm 59 mm 16 mm
5.1.2 12 mm
编带导轨
(
吸着下部
)
的安装步骤
1.
用精密螺丝刀把安装在供料器左侧面
的编带导轨
的埋头螺钉
卸下。
名称
编带导轨
埋头螺钉
盆头小螺钉
下一页
通知
24 mm, 44 mm
编带导轨的安装方法及步骤，请按照与
12 mm
编带供料器相同的步骤
进行。
通过本方法即使安装了编带导轨还会出现编带脱落的现象时，在和编带宽度相同位
置的编带导轨深孔处，用盆头小螺钉把编带导轨固定住。
INTF-054P
1
3
2
Intelligent Tape Feeder
操作手册
5.1
编带导轨
(
编带压盖部
)
Page 5-4 INTF-C-OMB05-A01-02

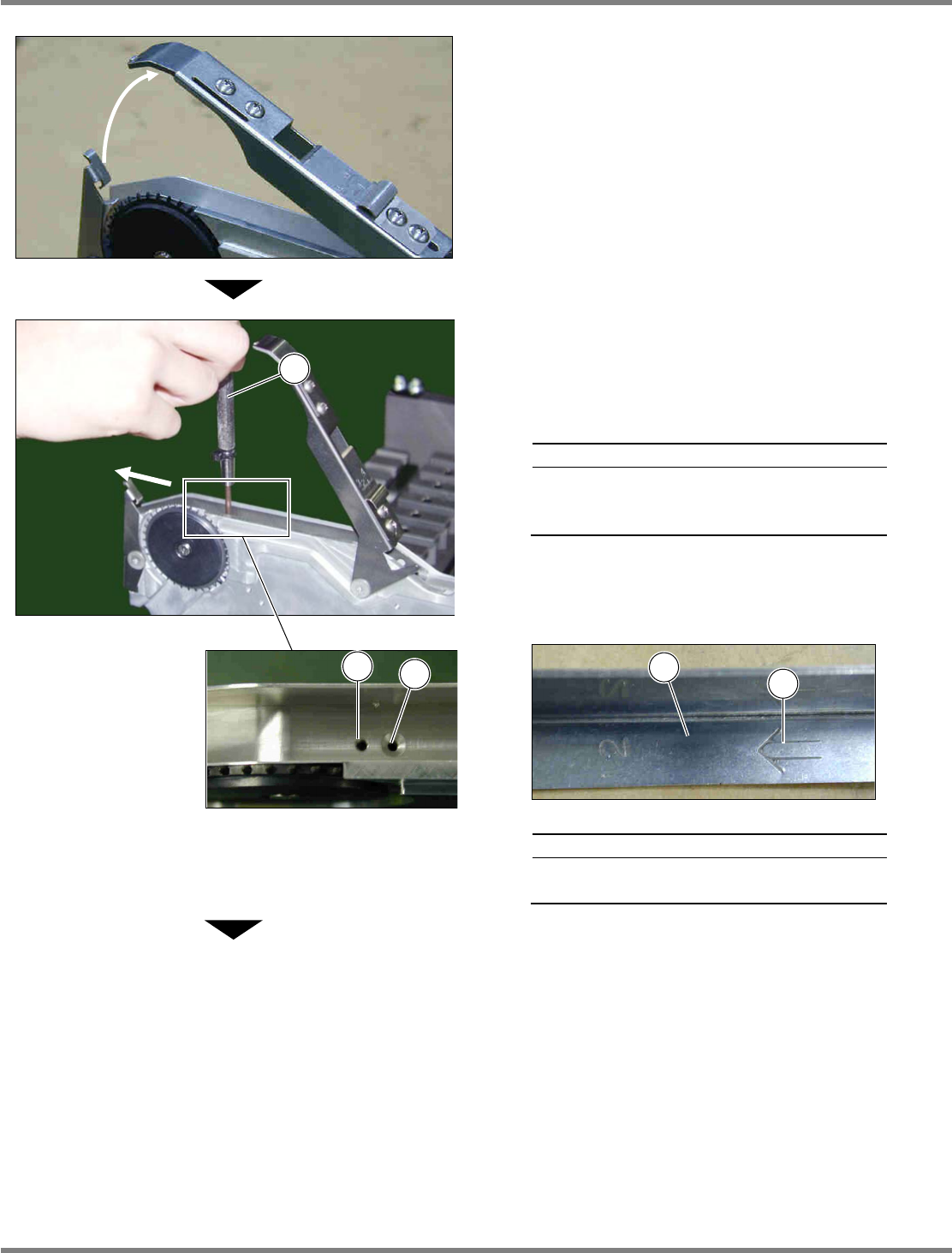

2.
打开供料器的编带压盖。
3.
把编带导轨上的显示编带进给方向的
标记按照编带进给方向插入到供料器
的沟槽内，用精密的十字螺丝刀
固定
在导轨的前侧。
名称
精密十字螺丝刀
盆头小螺钉固定用孔
埋头螺钉固定用孔
在编带导轨上显示编带宽度的标记
12 mm
用
: 12
24 mm
用
: 24
44 mm
用
: 44
。
名称
编带导轨
编带进给方向标记
下一页
INTF-056P
4
5
INTF-055P
INTF-057P
1
INTF-073P
2
3
Intelligent Tape Feeder
操作手册
5.1
编带导轨
(
编带压盖部
)
INTF-C-OMB05-A01-02 Page 5-5

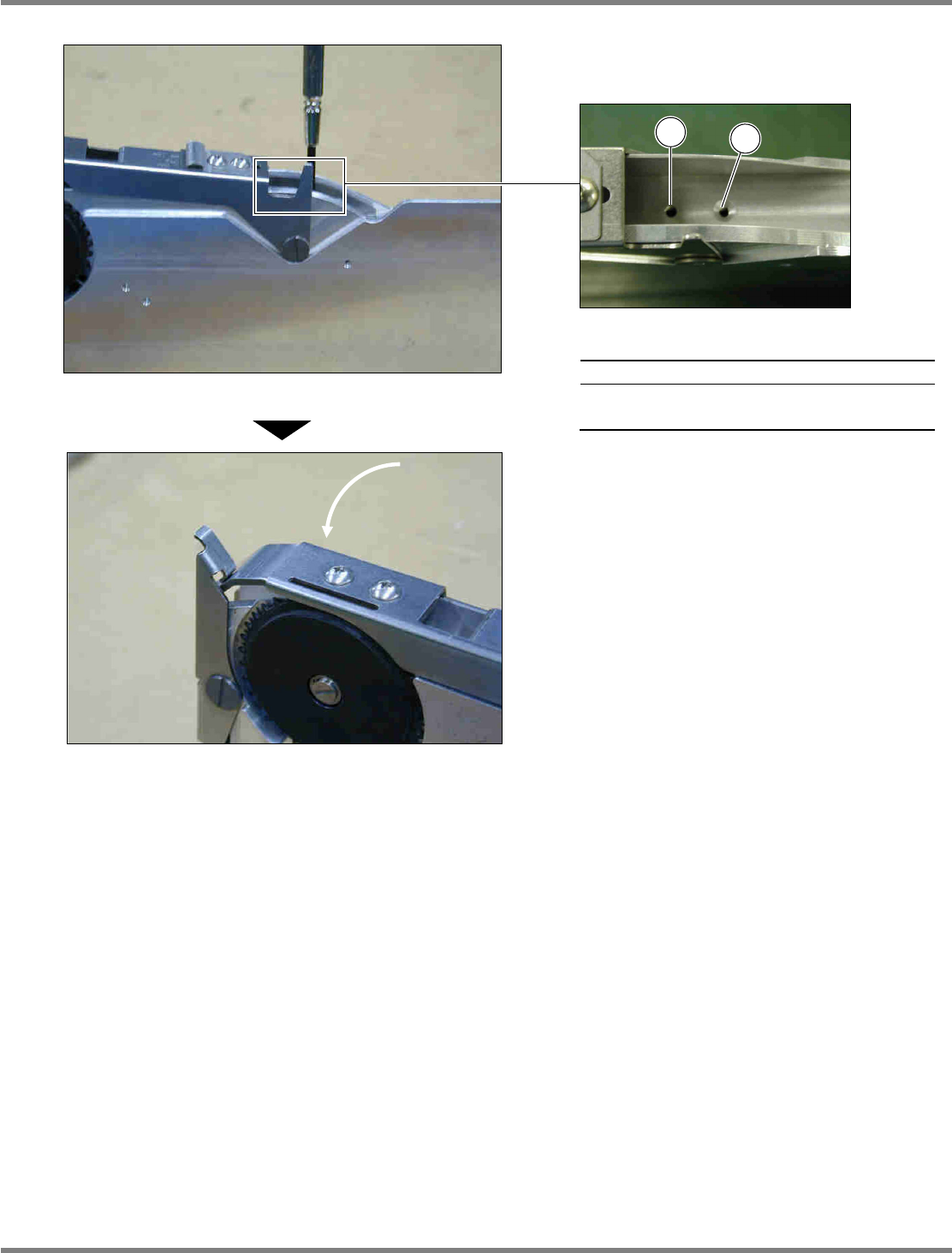

4.
把编带压盖倒向前侧，安装编带导轨的
后侧。
名称
盆头小螺钉固定用孔
埋头螺钉固定用孔
5.
关闭编带压盖。
INTF-059P
INTF-058P
INTF-074P
1
2
