Intelligent Tape Feeder 操作手册 6.2 编带搬送通路的清扫 INTF-C-OMB06-A01-06 Page 6-15 6.2.2 资料 (8 mm 编带导轨的安装步骤 ) No ◆テープガイドの準備 ・ 取付前にテープガイドの『爪の折れ』『変形 』 『バリ』などが無い事を確認します。 ◆テープガイドの取付け ・ 方向を間違えない様、テープガイ ドを取付けます。 ・ テープガイドの爪がセ ンサーブラケット端面に…
Intelligent Tape Feeder
操作手册
6.2
编带搬送通路的清扫
Page 6-14 INTF-C-OMB06-A01-06

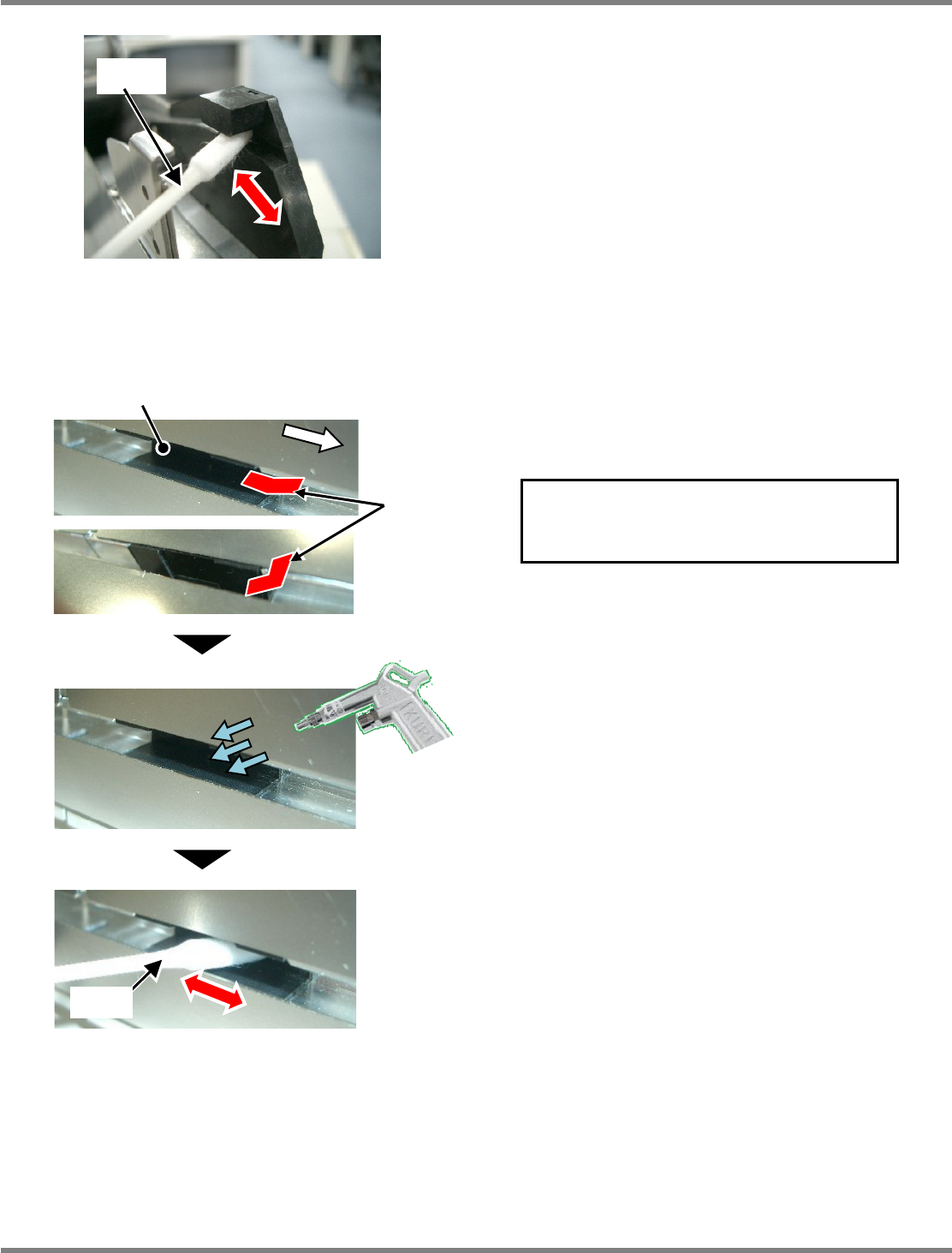

3.
当脏物严重而无法用气枪清除时，使用
干棉棒清扫编带走行面上的脏物、灰
尘。
请使用与
8 mm
编带供料器相同的棉棒。
请注意不要让金属等硬物体划伤传感器表面。
8 mm
薄型单供料器
8 mm
薄型单供料器的清扫步骤以及清扫
部位与前述
8 mm
编带供料器或
12 / 16
mm
～
104 mm
编带供料器相同。
要求
在设备上配置有供料器的状态下，以及
在设备附近，请不要使用气枪。
气枪
棉棒
棉棒
接头编带
废料
编带进给方向
编带走行
面
Intelligent Tape Feeder
操作手册
6.2
编带搬送通路的清扫
INTF-C-OMB06-A01-06 Page 6-15

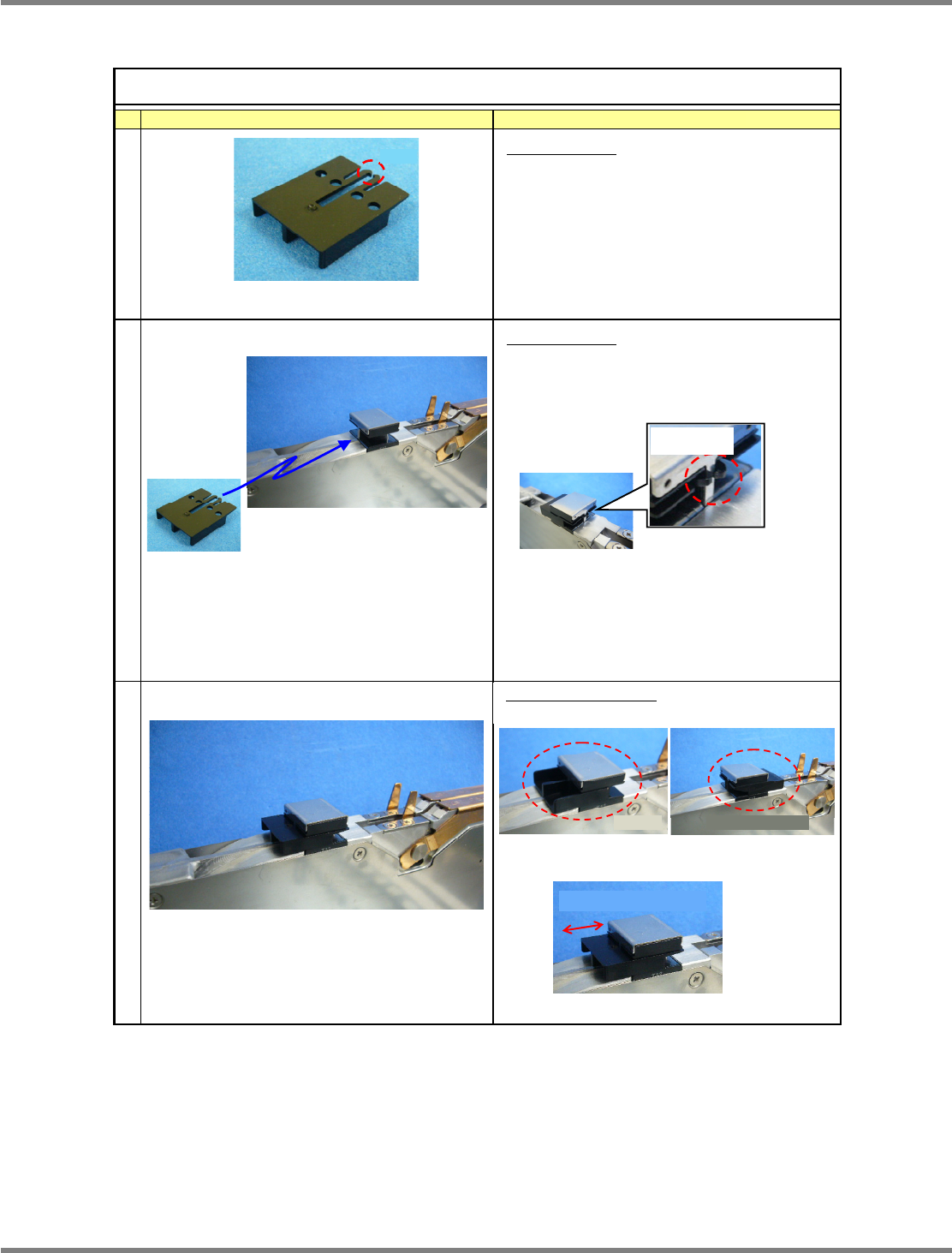

6.2.2
资料
(8 mm
编带导轨的安装步骤
)
No
◆テープガイドの準備
・ 取付前にテープガイドの『爪の折れ』『変形』
『バリ』などが無い事を確認します。
◆テープガイドの取付け
・ 方向を間違えない様、テープガイドを取付けます。
・ テープガイドの爪がセンサーブラケット端面に確実に
掛かるまで挿入します。
注） 取付方向を間違えると検出エラーの要因となります。
注） 挿入時に爪を変形、破損させないよう注意願います。
使用中にテープガイドが外れて検出エラーの要因と
なります。
◆テープガイド取付後の確認
・ テープガイドの向きが正しい事を確認します。
・ テープガイドが確実に取付いている事を確認します。
1
3
2
写 真 ・ 画 面 内 容
センサー付き8mm用インテリジェントテープフィーダー
【 テ ー プ ガ イ ド 取 付 手 順 書 】
×
×
爪
センサー
ブラケット
＜挿入方向＞
＜テープガイド＞
＜完成状態＞
上下逆 取付方向間違い
がたつき、外れが無い事
附带传感器的 8mm 用智能编带供料器
【编带导轨安装步骤说明】
照片/画面
内容
卡爪
<编带导轨>
◆编带导轨的准备
· 在安装之前确认编带卡爪是否发生
“卡爪折断”、“变形”、“毛边”等现象。
<插进方向>
<完成状态>
◆编带导轨的安装
·以正确方向安装编带导轨。
·将编带导轨的卡爪从传感器支架边缘插进，
注
)
如果安装方向错误，将会导致检测错误。
注
)
在插进时，请注意不要让卡爪产生变形或发生破
损。如果在使用中编带导轨脱落，将会导致检测错误。
◆安装编带导轨后的确认
· 确认编带导轨的方向是否正确。
安装方向错误 上下相反
·确认编带导轨已确实安装好
需没有松动，且不会脱落
传感器
支架
Intelligent Tape Feeder
操作手册
6.3
供给部槽沟的清扫
Page 6-16 INTF-C-OMB06-A01-06
6.3
供给部槽沟的清扫
在编带供料器的安装面、插槽上如果附着芯片、垃圾以及载体编带和顶层带的碎屑，会造成编带供
料器不能够安装在正常的位置上，编带进给时会被卡住，增加错误率，请及时进行清扫。
供给部槽沟上是否有芯片、灰尘、载体编带，
以及顶层带的碎屑。
供给部槽沟的插槽部位是否附着有芯片、灰尘。
供给部槽沟的插槽部位是否附着有芯片、灰尘。
INTF-061P
INTF-077P
INTF-080P
INTF-061P
