1 11DKC211071 PLATE 1

2 11DKC211082 PLATE 2

3 11DKC261050 PLATE 1

4 11DKC261121 BRACKET 1

5 KXF052EAA00 S-PIN Spring pin φ3×18L 4

6 KXF08B4AA00 LINEAR-WAY LWL15C1R430CSH 2

7 KXF07JRAA00 PH-SENSOR PM-L53-C1 1 A

8 KXF08SPAA00 POST LSBF17-164-M6-N6 4

9 KXF04BDAA00 WASHER Thick washer for M3 8

10 KXF04BJAA00 WASHER Thick washer for M6 4

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

NO

番号

ＭＯ機番

ユニット名称

右搬送ｺﾝﾍﾞｱ:SP22P-M

UNIT NAME

PART NUMBER

品番部品名型式数量ﾗﾝｸ備考

Right transfer conveyor:SP22P-M

PART LIST

MODULE NUMBER

パーツリスト

11DKC2M0000

11-C

UNIT NUMBER

ユニットＮｏ.

PART NAME TYPE Q'TY RANK REMARKS

− −82 06 0000−（）

1 11DJC211012 GUIDE 2

2 11DJC211032 FRAME 1

3 11DJC211050 PULLEY 2

4

5

6

7

8 11DJC211062 BRACKET 2

9 11DJC261060 DOG 1

10 11DJC261080 PW109A1 1

11 KXF02VHAA00 MOTOR M61A6G4L 2

12 KXF0890AA00 GEAR-HEAD M6GA6B 2

13 11DJC281031 SCREW TMR12-R×491(DA) 1

14 KXF03G0AA00 BEARING SFB38-10 2

15 KXF07TDAA00 T-BELT 006-F10-1125Z-JVYY 2

16

17

18

19 KXF06G5AA00 NUT TTM12-R 1

20 11DJC261111 BRACKET 2

21

22 11DJC211310 GUIDE 1

23 11DJC281360 CAM-FOLLOWER CF4-28WVBE02(DA) 4

24 11DJC281370 CAM-FOLLOWER CF5-28WVBE01(DA) 4

25 KXF04KSAA00 SCREW Hexagon socket set screw M5×8L 4

26

27

28

29

30

NO

番号

ＭＯ機番

ユニット名称

左搬送ｺﾝﾍﾞｱ:SP22P-M

UNIT NAME

PART NUMBER

品番部品名型式数量ﾗﾝｸ備考

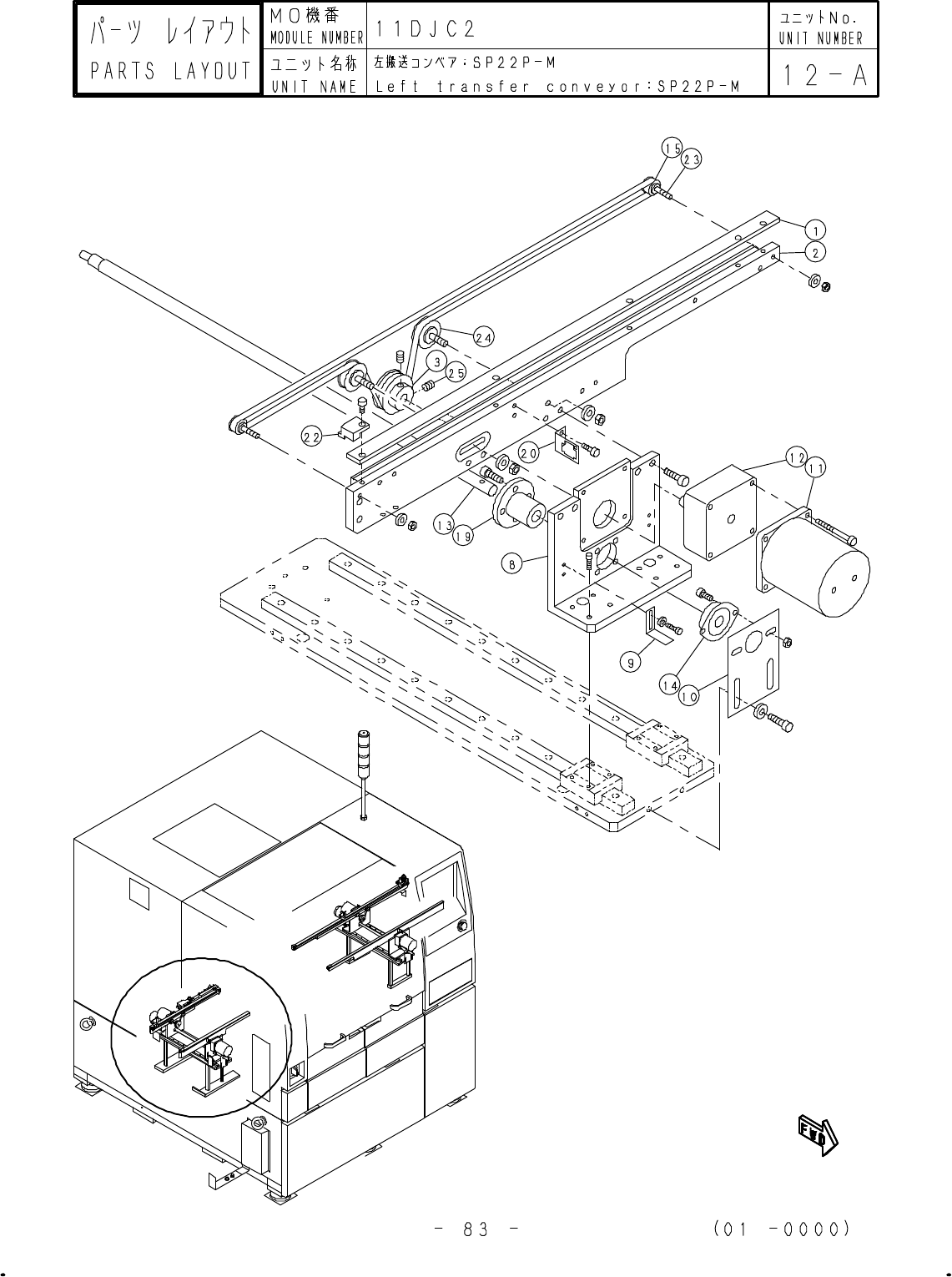

Left transfer conveyor:SP22P-M

PART LIST

MODULE NUMBER

パーツリスト

11DJC2M0000

12-A

UNIT NUMBER

ユニットＮｏ.

PART NAME TYPE Q'TY RANK REMARKS

− −84 02 0001−（）
