Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
1-14
维护用工具
维护条件

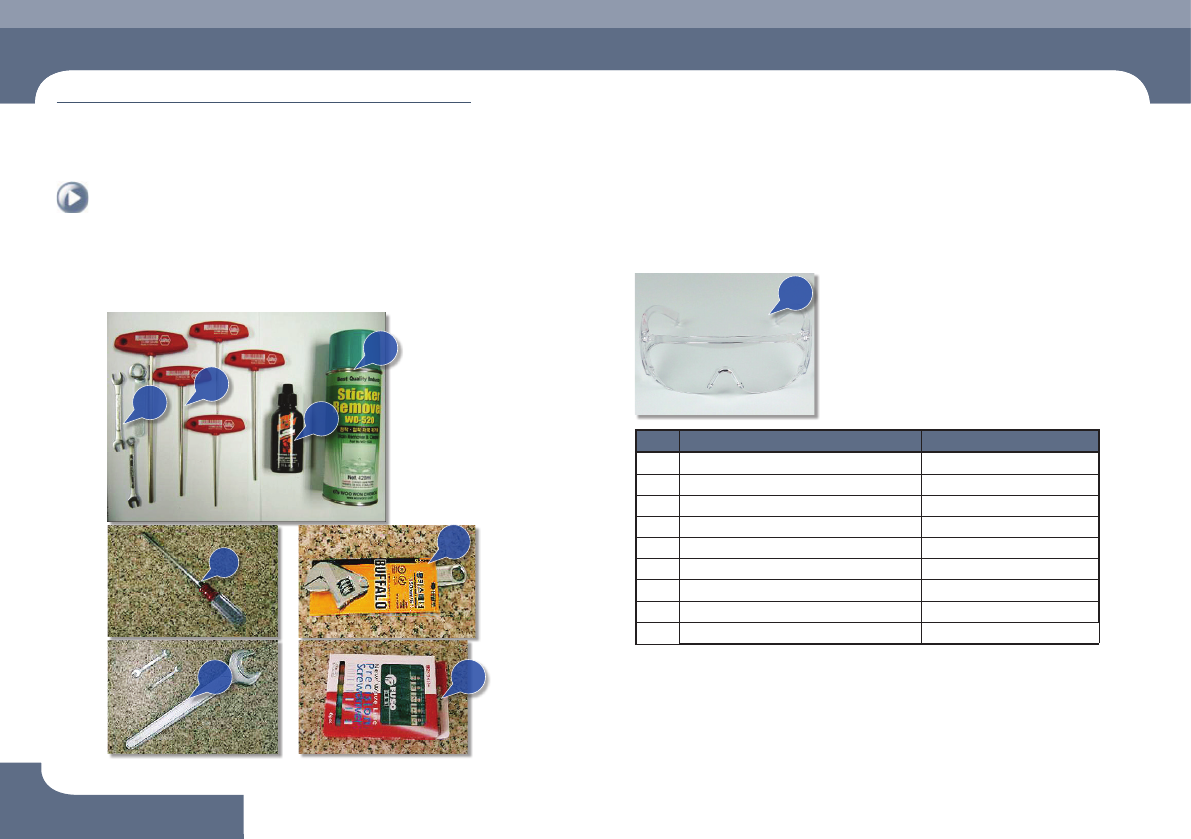

5. 维护用工具
主要描述维护本设备所需的其他工具和个人防护装备的用途（须单独购买）
1
2
3
4
5
6
7
8
9
序号 名称 器材编号
1 扳手(7mm) TO03-900148
2 T板钳 J9099034A
3
吸嘴用润滑油
CM01-900473
4
喷射器
CM01-900472
5
起子
TO03-900168
6
活动扳手
TO03-900169
7 46mm扳手 TO03-900149
8
精密螺丝刀组
TO03-900043
9
防护眼镜
3M 1611
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
1-15
维护用工具

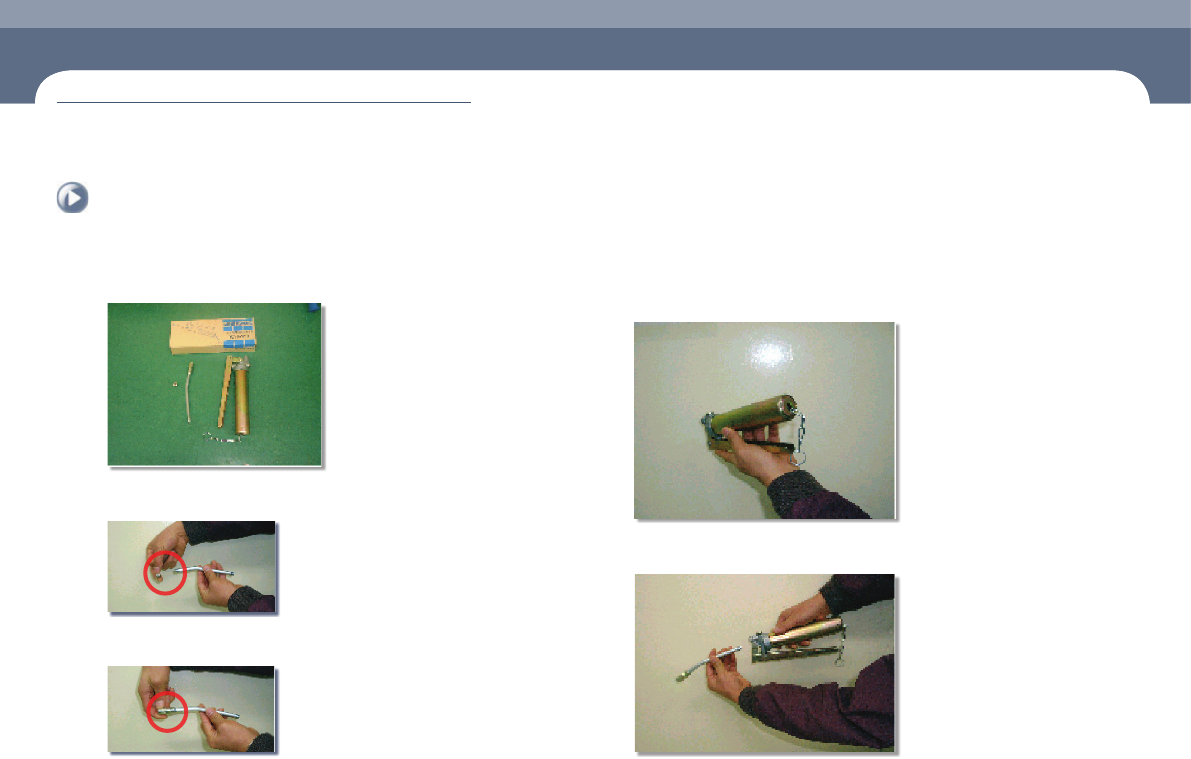

6. 注油器的使用方法
Step 1. 注油器的构成：注油器-1、连 接 管 - 2、Nipple Tip-2
Step 2. 对其它共使用部分注油时、使用长型Nipple Tip。
Step 3. 对X L/M Guide注 油 时 、使 用 短 型 Nipple Tip。
Step 4. 往后拉气缸杆并且挂在后面的槽(home) 上 、然 后 注 入 润 滑 脂
(Grease)。
Step 5. 组装注油口与本体。
Chapter 1
本部分介绍设备维护作业环境、作业工具、维修项目等。
维护条件
Advanced Chip Shooter
DECAN S2 Maintenance Handbook
1-16
维护用工具
维护条件

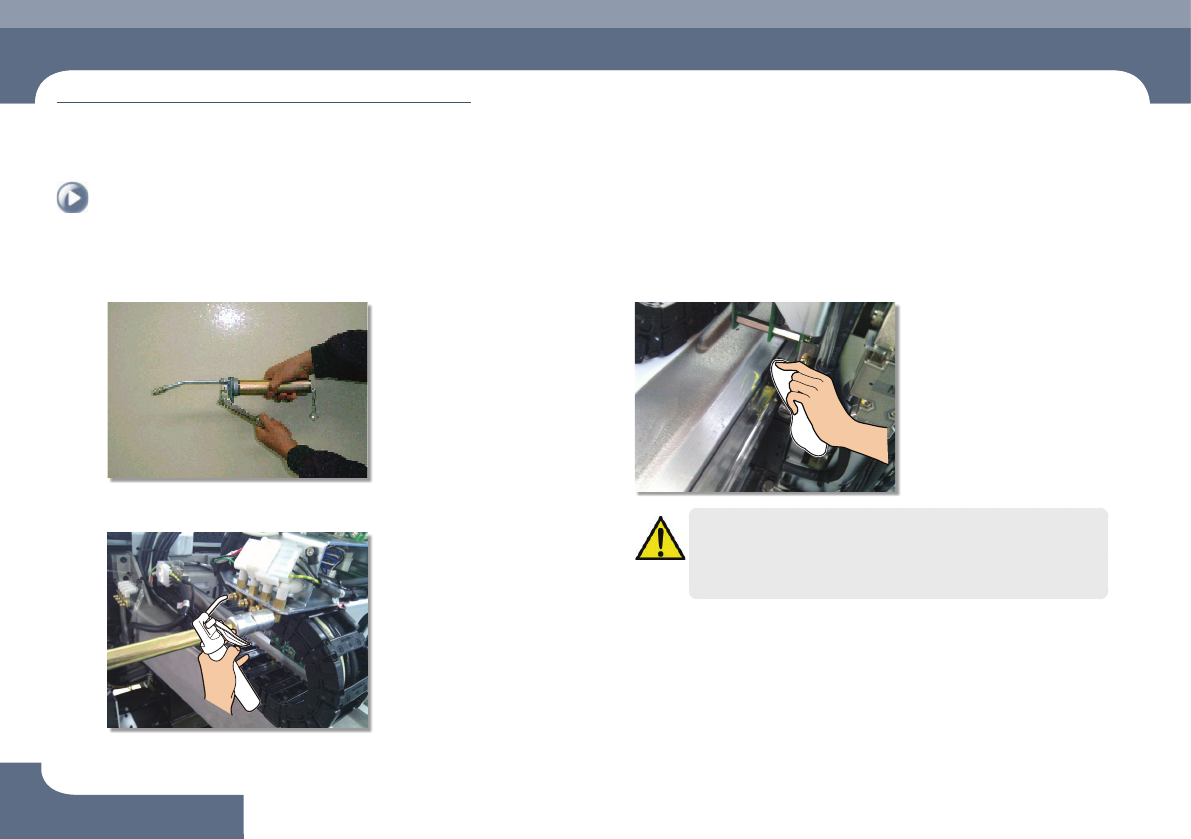

Step 6. 让后面的杆前进、用手排除里面的空气。
Step 7. 肉眼检查后、用手按住并适量注入。
Step 8. 注 油 后 、清 除 新 出 来 的 废 润 滑 脂 。
注 意
使用指定的注油器按照指定方法注入指定润滑脂。
不得使用其它方法注油。
设备的运行条件严酷时、请随时注意注油状态后进行注油。
